Byta ut elkabel, samt strömbrytare i källaren
Hej,
Vid tapetsering i källaretrappan så rev vi ned en gammal kabel.
All el är förövrigt utbytt i hela huset med automatsäkringar etc, IMTECH har gjort jobbet.
Men denna kabel byttes inte ut av någon anledning..
Hur som haver, IMTECH har inte tid förrens om 1 månad.
Tänkte att jag gör detta själv, då man klarat av att göra enklare el jobb förrut. Men nu blev jag fundersam. Har gjort en liten illustration som påvisar problemet.. det kan vara rörigt till en början men för den insatte så går det snart upp ett ljus..

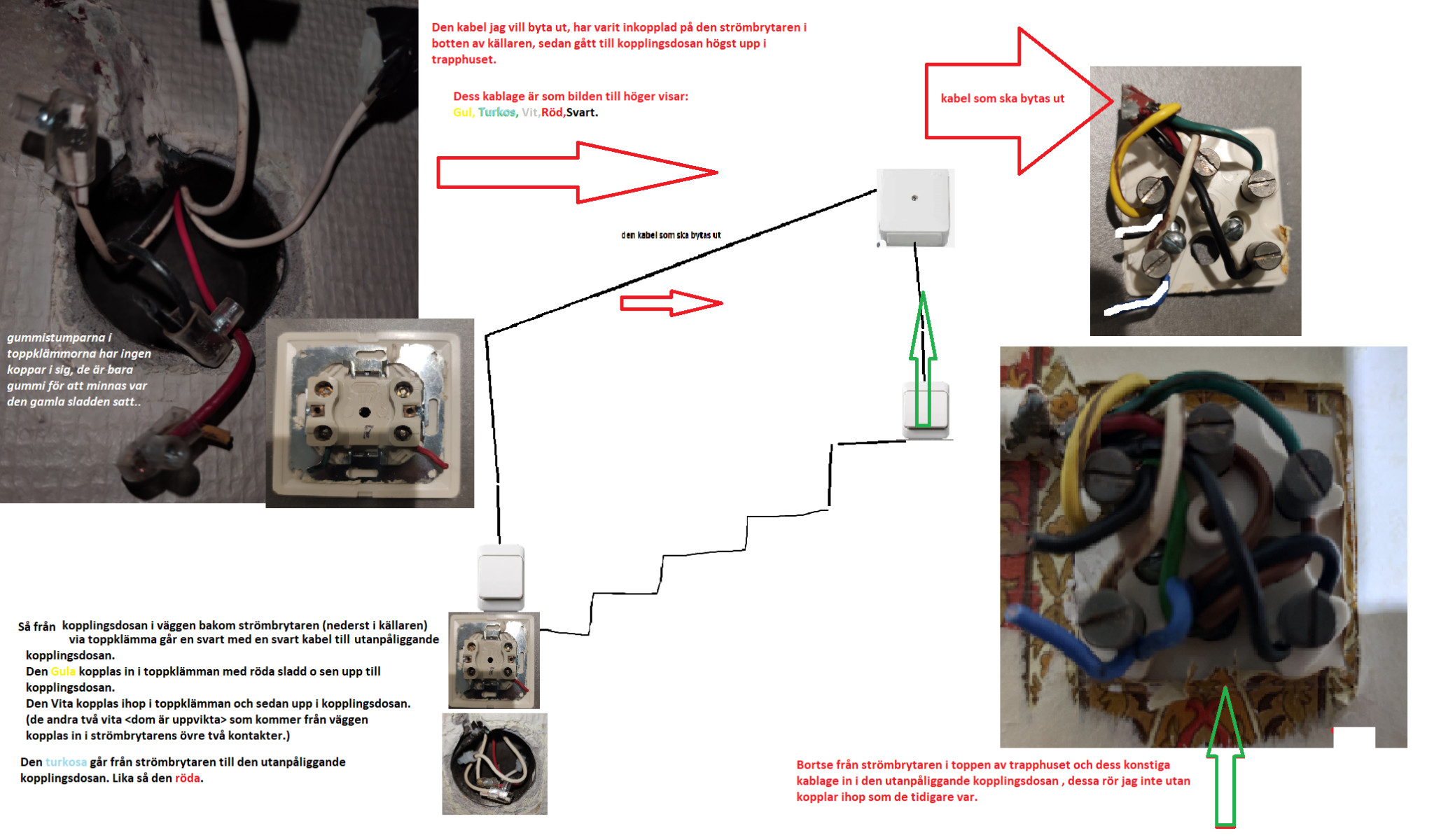

Förtydligar bara att illustrationen har BILDER som är döpta. (BILD 3, och BILD 4) är nere i källaren där matningen börjar från en strömbrytare.. denna matning går sedan via denna gamla sladd som vi ska byta ut till en kopplingsdosa (BILD 1). (BILD 2 är bara en sladd som går till en strömbrytare som är i bruk först när matning från (BILD 5) kommer till (BILD 1). Rörigt? Se bild..
Snälla hjälp mig att omvandla gamla färger till nya.
Se det som en tankenöt..
Vid tapetsering i källaretrappan så rev vi ned en gammal kabel.
All el är förövrigt utbytt i hela huset med automatsäkringar etc, IMTECH har gjort jobbet.
Men denna kabel byttes inte ut av någon anledning..
Hur som haver, IMTECH har inte tid förrens om 1 månad.
Tänkte att jag gör detta själv, då man klarat av att göra enklare el jobb förrut. Men nu blev jag fundersam. Har gjort en liten illustration som påvisar problemet.. det kan vara rörigt till en början men för den insatte så går det snart upp ett ljus..
Förtydligar bara att illustrationen har BILDER som är döpta. (BILD 3, och BILD 4) är nere i källaren där matningen börjar från en strömbrytare.. denna matning går sedan via denna gamla sladd som vi ska byta ut till en kopplingsdosa (BILD 1). (BILD 2 är bara en sladd som går till en strömbrytare som är i bruk först när matning från (BILD 5) kommer till (BILD 1). Rörigt? Se bild..
Snälla hjälp mig att omvandla gamla färger till nya.
Se det som en tankenöt..
Det är ingen tankenöt, och någon tabell hjälper inte. Det är bara att börja mäta upp kablarna, annars vet du inte vad som är vad.
Om bilden du skickade i första inlägget, skall bli begriplig, så behöver man veta var matningen kommer in, jag tolkar att det är till dosan i bild 1. Men det är för många trådar som kommer in i den dosan. Det måste vara mer inblandat här?
Och var sitter lampan i detta schema? Är det bara en lampa?
Finns det några eluttag som också är inkopplade här?
Det du har här bör vara en trappkoppling (sök bilder), där har man i princip två trappomkopplare, med 3 anslutningar.
Du har matande fas in på en anslutning, svå s.k "mellantrådar" som går till nästa trappomkopplare. Och tändtråd ut till lampan från den 3e anslutningen på "andra" omkopplaren.
Det finns även en s.k "sparkoppling" för trappomkopplare. Med den kan man spara in en tråd till den bortre omkopplaren, OM det även skall matas ett uttag därborta.
Och var sitter lampan i detta schema? Är det bara en lampa?
Finns det några eluttag som också är inkopplade här?
Det du har här bör vara en trappkoppling (sök bilder), där har man i princip två trappomkopplare, med 3 anslutningar.
Du har matande fas in på en anslutning, svå s.k "mellantrådar" som går till nästa trappomkopplare. Och tändtråd ut till lampan från den 3e anslutningen på "andra" omkopplaren.
Det finns även en s.k "sparkoppling" för trappomkopplare. Med den kan man spara in en tråd till den bortre omkopplaren, OM det även skall matas ett uttag därborta.

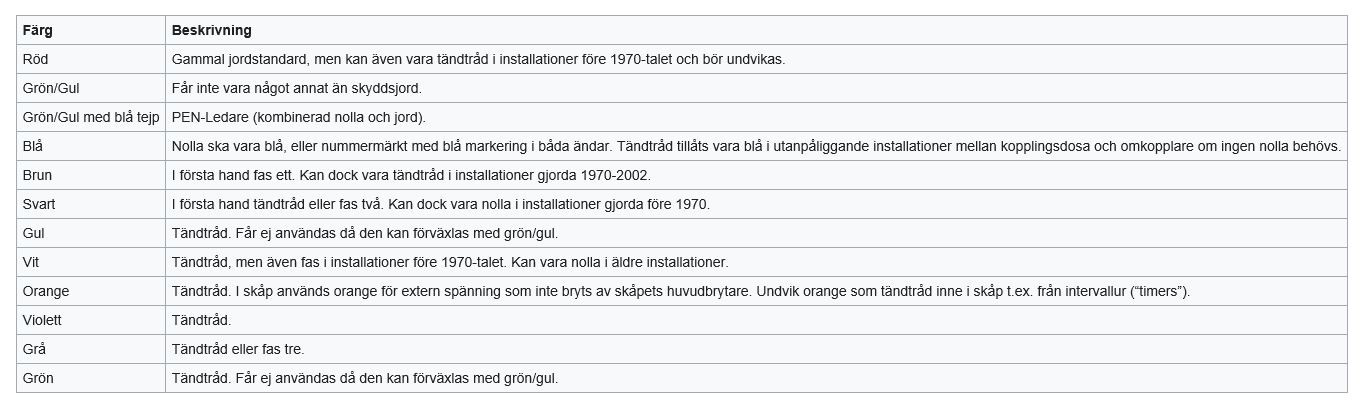

Färgkoderna anger vilka färger man bör/ska använda vid nyinstallation. Dom säger inte ett dyft om vad de olika kablarna i din installation har för funktion.D donca skrev:
Dels behöver du klargöra vad varje kabel har för funktion och dels behöver du veta exakt hur slutresultatet ska bli. Klarar du inte det så får du nog bita i det sura äpplet och ringa någon som kan. Det är inget som går att göra via bilder i ett forum.
Innan jag slet bort den gamla kabeln så fungerade det på följande vis:H hempularen skrev:
När man slog på strömbrytaren i toppen av trapphuset (BILD 2 går till en strömbrytare som inte finns med på bild) eller botten av detsamma(bild 3,4) så tänds lamporna i källaren. Den funktionen finns inte längre då jag dragit bort den gamla tjärfyllda sladden.
BILD 1, är dosan som sitter högst upp i trapphuset. Matning till den dosan gick från den kabel som är bortsliten nu.
Alltså, matningen kommer från BILD 3 upp till BILD 1. (BILD 1 har ingen matning alls nu när dem gamla sladden är bortsliten) Nu vill jag koppla in den nya sladden (BILD 5) precis som det var innan, men då det är andra färgkombinationer så blir jag förvirrad.
Inga eluttag är inblandade. 2 strömbrytare (+1 strömbrytare 20meter bort i källaren går till samma funktion), 2 lysrörsarmaturer. Samt 1 tidigare lampa som är bortkopplad enligt (bild1)
Medlem
· Blekinge
· 12 262 inlägg
Ärligt talat är det väldigt rörigt och otydligt i dina beskrivningar och bilder. Svårt att få hjälp då.
Jo jag vet, anlita en elektriker är inte problemet här. Jag har ringt elektriker, men dom har inte tid.useless skrev:
Det är mörkt i källarkorridoren nu. Kan jag lösa problemet via er hjälp på ett forum är de bara bra. Kan förstå att illustrationen är snurrig ..
Bild3 ger matning till Bild 1. Jag vill ju koppla in rätt NY kabelfärg i rätt gammal kabelfärg som på bild3.
Inga förändringar kommer ju göras mer än att jag byter ut den gamla tjärkabeln till en ny med nya färger.
Ska försöka göra de bättre, inkommer med ny illustration snartT Thomas_Blekinge skrev:
jag kan bara instämma med vad som skrivits i tidigare inlägg
din beskrivning är fortfarande inkomplett -- du skriver att det finns tre strömbrytare för att tända belysningen (lysrör och f.d. lampa) men du har bara med inkopplingen kring två av dom...
för att uppnå en trappfunktion (https://www.kjell.com/se/kunskap/hu...gsinstallationer#Dubbeltrapp-/-kronomkopplare) så krävs tre trådar till en strömbrytare, förutom till korsomkopplarbrytaren dit det krävs fyra -- varför har du en kabel med fem trådar?
om den gamla kabeln använder sig av alla fem trådar och ingen av dom är jord -- av för oss okänd anledning -- då kan du inte använda din förslagna kabel ("BILD 5") då en tråd är markerad gul/grön och får aldrig, aldrig, aldrig användas till något annat än just jord
du är definitivt på rätt väg med att dokumentera och försöka förstå den gamla installationen! du är bara inte klar med den uppgiften ännu och det lär vara svårt för någon på ett forum att gissa hur resten av huset ser ut...
din beskrivning är fortfarande inkomplett -- du skriver att det finns tre strömbrytare för att tända belysningen (lysrör och f.d. lampa) men du har bara med inkopplingen kring två av dom...
för att uppnå en trappfunktion (https://www.kjell.com/se/kunskap/hu...gsinstallationer#Dubbeltrapp-/-kronomkopplare) så krävs tre trådar till en strömbrytare, förutom till korsomkopplarbrytaren dit det krävs fyra -- varför har du en kabel med fem trådar?
om den gamla kabeln använder sig av alla fem trådar och ingen av dom är jord -- av för oss okänd anledning -- då kan du inte använda din förslagna kabel ("BILD 5") då en tråd är markerad gul/grön och får aldrig, aldrig, aldrig användas till något annat än just jord
du är definitivt på rätt väg med att dokumentera och försöka förstå den gamla installationen! du är bara inte klar med den uppgiften ännu och det lär vara svårt för någon på ett forum att gissa hur resten av huset ser ut...
Som sagt, väldigt otydligt. Här finns för många trådar för att förklara den funktion du beskriver. Det måste vara fler saker inblandade.
Nu såg jag att det finns även en 3e omkopplare inblandad. Det kan kanske förklara en del. En av din "brytare" är i så fall en s.k korsomkopplare. En sådan har 4 anslutingar. Du kan alltså styra samma lampor från 3 olika ställen?
Nu såg jag att det finns även en 3e omkopplare inblandad. Det kan kanske förklara en del. En av din "brytare" är i så fall en s.k korsomkopplare. En sådan har 4 anslutingar. Du kan alltså styra samma lampor från 3 olika ställen?
dessa två strömbrytare, plus en till tänder
Jag får väl öppna upp de andra brytarna också och återkomma
Yes det stämmer, från dessa strömbrytare kan jag tända o släcka, lamporna i korridoren.. oberoende läge på dessa tre brytare..H hempularen skrev:
Jag får väl öppna upp de andra brytarna också och återkomma
Förstår inte riktigt problematiken, men de kanske behövs mer information...
Huvudfrågan är som sagt kabeln som ska bytas ut. En kabel med dåtidens trådar som är GUL, SVART; VIT; TURKOS; RÖD ledare.
Dessa byts ut till en ny kabel med lika många ledare, vad är färgöversättningen liksom.. skit i allt annat
ingen kopplingsdosa byts ut, en ny strömbrytare med samma förmåga sätts in. Men kablaget är de samma i rören, det enda som byts ut är den utanpåliggande kabeln som var gammal....
