Hur kopplar jag in en rörelsedetektor till 12 volts switch

[2433711]

Hej
Jag koppla till en ny rörelsedetektor på en 12v svagsströmskabel.

Frågan är om någon kan förklara vilka trådar skall in i dom olika plintarna på detektorn.
Det finns idag 5 plintar och jag har en 4 trådig telefonkabel.



[mexitegel]

Om du tar en bild och laddar upp så underlättar det



[roli]

Fabrikat och modellbeteckning på detektorn underlättar också för att kunna ge ett svar.



[tommib]

Gärna också kopplingen i andra änden av tråden....



[Bo.Siltberg]

Rörelsedeckare brukar ha ett potentialfritt relä på utgången. Detta är ett krav för att blanda in 12 V. Även om reläet är potentialfritt så är det inte säkert det uppfyller kraven på separation så det är kanske inte helt säkert. Läs tillverkarens anvisningar.



[2433711]

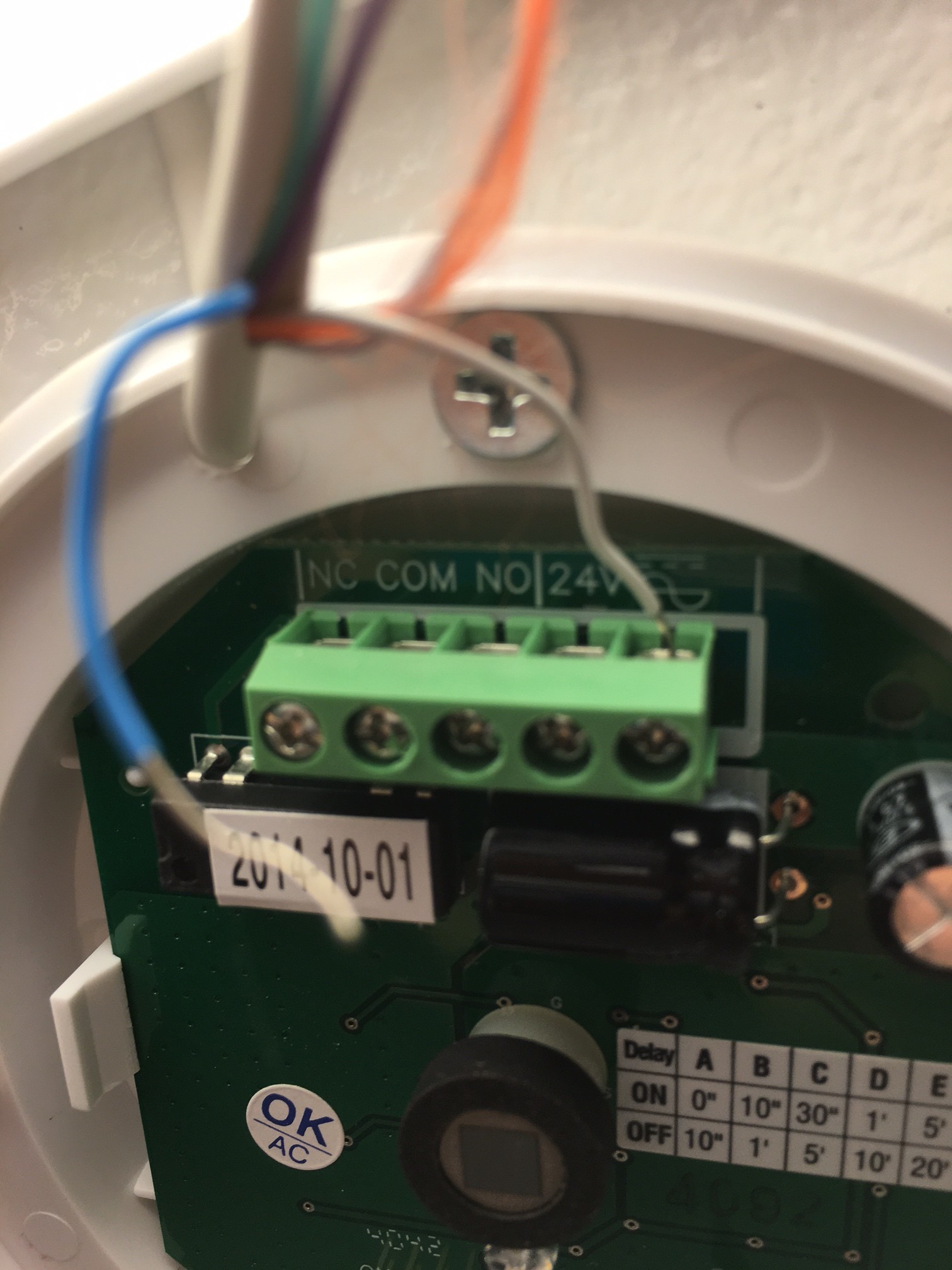

Hej här är bilden. Vilken färg skall in i 12v trafon (antar att den skall mata sensorn? med 12v). och vilken skall in i brytraktorns puls utgång?

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder



[mexitegel]

Till att börja med så är ju sensorn märkt 24V och inte 12V ?

Vilka färger du ska använda är helt omöjligt att svara på eftersom vi inte vet hur det är kopplat i andra änden.
MEN med en multimeter kan du troligen lista ut vilka trådar som är matningen (som då ju ska vara 24 V och det ser ut som att det inte spelar någon roll hur du vänder de kablarna). Matningen ska alltså sitta på skruven märkt 24V och den som har en "vågsymbol"

Sen har du två trådar kvar, den ena sätter du på "COM" och den andra beror på vilken funktion som är tänkt. Men mest troligt så är det på "NO" som den sista tråden ska sitta. Funkar det inte som du tänkt dig så flytta den till "NC".
