Hur koppla in tryckknappsdimmer Vadsbo LD220 1-200W??

[LeVicomte]

Hej!

Hur kopplar jag in tryckknappsdimmer Vadsbo LD220 1-200W i 1-polig vippkontakt?

Tack på förhand för svar!!

Med vänlig hälsning,
Henrik



[Peter2400]

Vad är det du undrar?

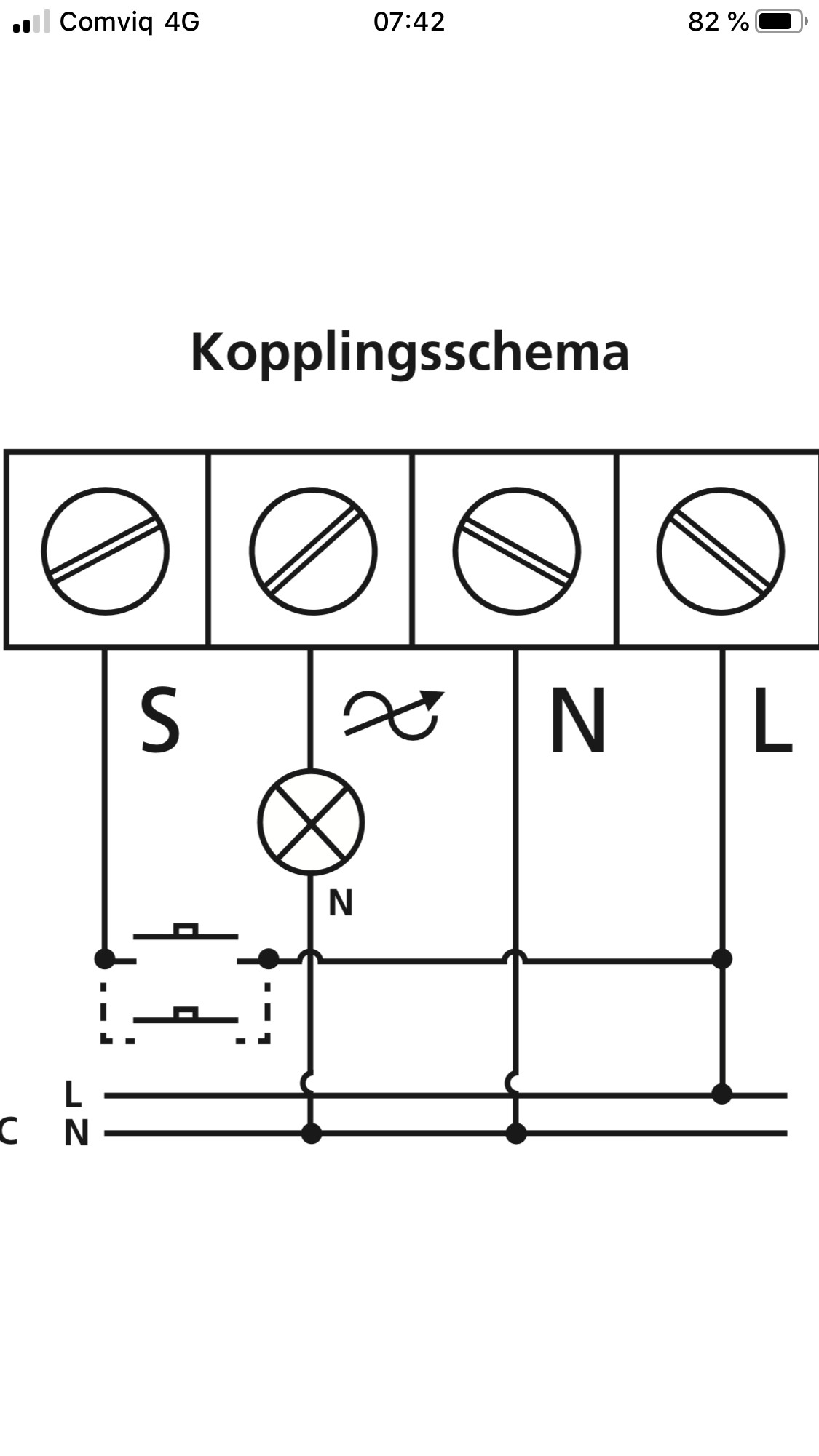

Kopplingsschemat har du ju, eller är det något på schemat som du inte kan tolka?



[LeVicomte]

Hej!

Jag vet inte hur kopplingsschemat skall tolkas.

Kan du hjälpa mig?

Med vänlig hälsning,
Henrik



[leby]

Överväg att ta hjälp om du inte förstår schemat. Jag hade nog gissat som nedan...
N = Nolla
L = Fas
Kurva med pil = till lampan (som förövrigt är symbolen "överkorsad cirkel")
S till momentan brytare



[Härryda2015]

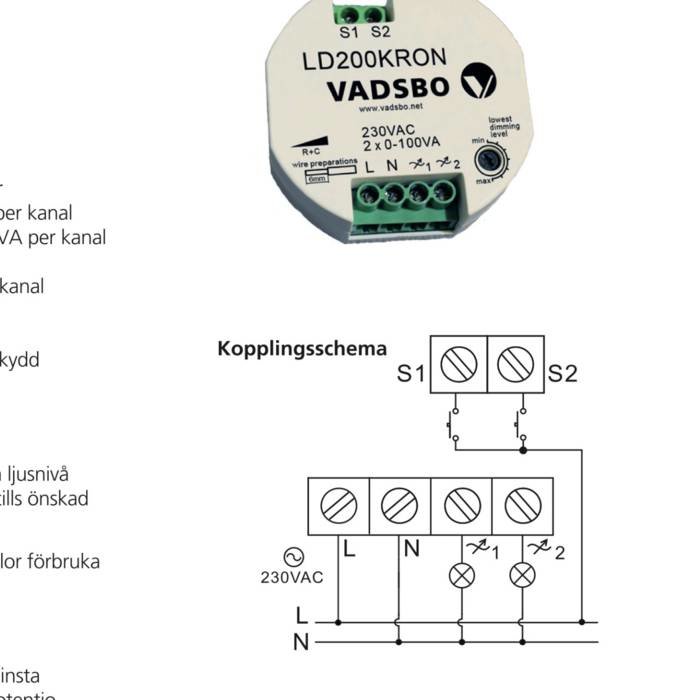

Denna kanske hjälper dig, enda skillnaden är att det är en krondimmer (du kan koppla in och styra två lampor) på bilden.



[tommib]

Som sagt, överväg att ta in hjälp om du inte kan tolka kopplingsschemat. Det är viktigt att du förstår vad du gör och inte bara kopplar blint på någon annans instruktioner. Då kan det lätt bli fel.

Med det sagt, hur tänker du själv? Vilken ledare ska in var?

Tips: Du måste göra om din vippbrytare till en impulsbrytare. Vad tror du det innebär? Hur gör man det rent praktiskt?

Välkommen till forumet!



[LeVicomte]

Hej!

jo, jag har köpt impulsfjäder, så det fixar jag själv. Dock osäker på de olika ledarna och var de skall kopplas in

Med vänlig hälsning,
Henrik



[Immobil]

Du kan väl gissa här i tråden, sedan får du säkert hjälp med rättningen.



[etompau]

Har du en neutralledare i dosan? Utan det så går det inte att få dimmern att fungera.
