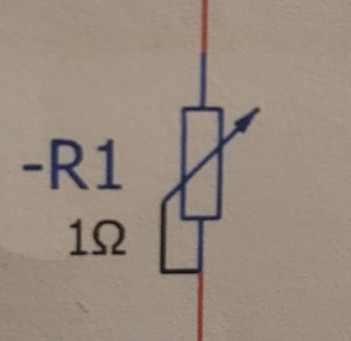

Elektrisk symbolfråga

  1. Tomtom79
    Medlem · Skåne · 1 618 inlägg
  2. Krokben
    Husägare · Uppland · 559 inlägg

    Krokben

    Husägare
    Är det inte en symbol för en potentiometer? Kanske talar ur nattmössan.

  3. Bästa svaret

    D
    Medlem · E · 23 943 inlägg
    Jo, det är just en variabel resistor.
    Någon lista nämnde den symbolen specifikt för reostat. Då är 1ohm rimligare men fortfarande väldigt lågt.

    • Laddar…
  4. Tomtom79
    Medlem · Skåne · 1 618 inlägg
    Tycker detsamma. Har bara sett symbolen med resistorn och pilen genom tidigare, inte de extra svarta linjerna som leder mina tankar till någon slags feedback. Men en variabel resistor (reastart) 0-1 Ohm då helt enkelt.

  5. Mikael_L
    Medlem · 44 790 inlägg
    Japp, en potentiometer, eller annan variabel resistor.
    1 ohm vid max utslag. Japp, det är ovanligt lågt, men det är ju så det står.

    Finns det bild över mer av kretsen? det kanske då går att förstå det låga resistansvärdet.

  6. D
    Medlem · Södra Skåne · 1 683 inlägg

    Dilato

    Medlem
    Symbolen är potentiometer som kopplats som variabel resistor, inget konstigt med det.
    Värdet 1 ohm måste vara fel, visst det finns reostater på 1 ohm men då snackar vi många watt och många kronor i pris.


    [​IMG]

    • Laddar…
  7. blackarrow
    Elektroniktokig · 4 804 inlägg
    Det skulle kunna vara en trådlindad potentiometer som tål lite högre effekt. Om man kopplar in ena änden och släpkontakten/löpare samt låter ”andra änden” vara oansluten, så här:
    Inloggade ser högupplösta bilder Logga in

    så får man samma funktion, men man riskerar förkorta livslängden. :thinking:
    Lite övergångsresistans och ev oxid bränns bort, men sliter också på resistanstråd och släpkontakt.
    Kopplar man samman ”oanvända änden” och släpkontakten så kommer ström att flyta genom denna del av resistorn om det blir hög övergångsresistans eller glapp och därmed blir det inte lika mycket ström som kan bränna kontaktytorna. :cool:

  8. Tomtom79
    Medlem · Skåne · 1 618 inlägg
    Tack för hjälpen! Har inte sett sådan tidigare och det verkar vara en ovanlig fågel ser det ut som!

    Kan inte dela mycket mer av ritningen, inte jag som äger rättigheterna. Men den ska sitta i serie med en 24V motor som sitter i en linjärenhet. Har inga uppgifter på effekt eller ström på motorn så får testa och mäta mig till det under dagen men det är nog inte otänkbart med 1 ohm.

    I de texter som är förknippade med den finns inget om justerbarhet utan bara att det i ett visst driftläge används R1 för att sänka hastigheten på motorn. Därför jag ville vara lite mer säker på vad det kan tänkas vara.

    Tackar för god hjälp på vägen alla!

  9. prototypen
    Medlem · Västerbottens län · 17 454 inlägg

    prototypenPremiumikon: Hand

    Medlem
    [​IMG]

    Till vänster symbol för en amerikansk potentiometer, fasta motstånd ritas också veckade
    Europa kör mer boxmodellen till höger, fasta motstånd är också boxar.
    TS symbol är ett justerbart motstånd som inte är tänkt att det ska ändras på i tid och otid utan det justeras en gång för alla.
    Bild på ett av mina justerbara, behövs skruvmejsel för justering
    Inloggade ser högupplösta bilder Logga in

    1 ohm är väl inget omöjligt värde för t.ex. i en strömbegränsning för att begränsa farten på motorn och stänga av om motorn drar för mycket ström (kört fast).
    IOM att löparen är ansluten till ena änduttaget så kallas det reostat, annars potentiometer.
    Varför man ansluter löparen till ena änduttaget..........om löparen glappar så blir det inte värre än att löparen står i ändläge.

    Protte

  10. C
    Medlem · 13 548 inlägg
    Om man skall hårddra det antyder symbolen enligt IEC 60617 tvärtom att det är en reostat med ratt som användaren kan påverka, i och med pilspetsen. Hade den varit förinställd är symbolen ett tvärställt streck istället för pil.

    Men det är ju inte säkert att den som framställt schemat haft den känslan för detaljer.


    • Laddar…
  11. Mikael_L
    Medlem · 44 790 inlägg
    Tja, det brukar i slutänden bero på vilka symboler som redan finns i CAD-programmet.
    De flesta orkar inte rita egna om de hittar en "good enough".

    • Laddar…
