Vilken färg är vad?

[litari]

Jag ska installera ny dimmer i ett 60-tals hus. Bröt elen och tog glatt bort den befintliga och förväntade mig att "bara koppla på samma sätt". Nix!

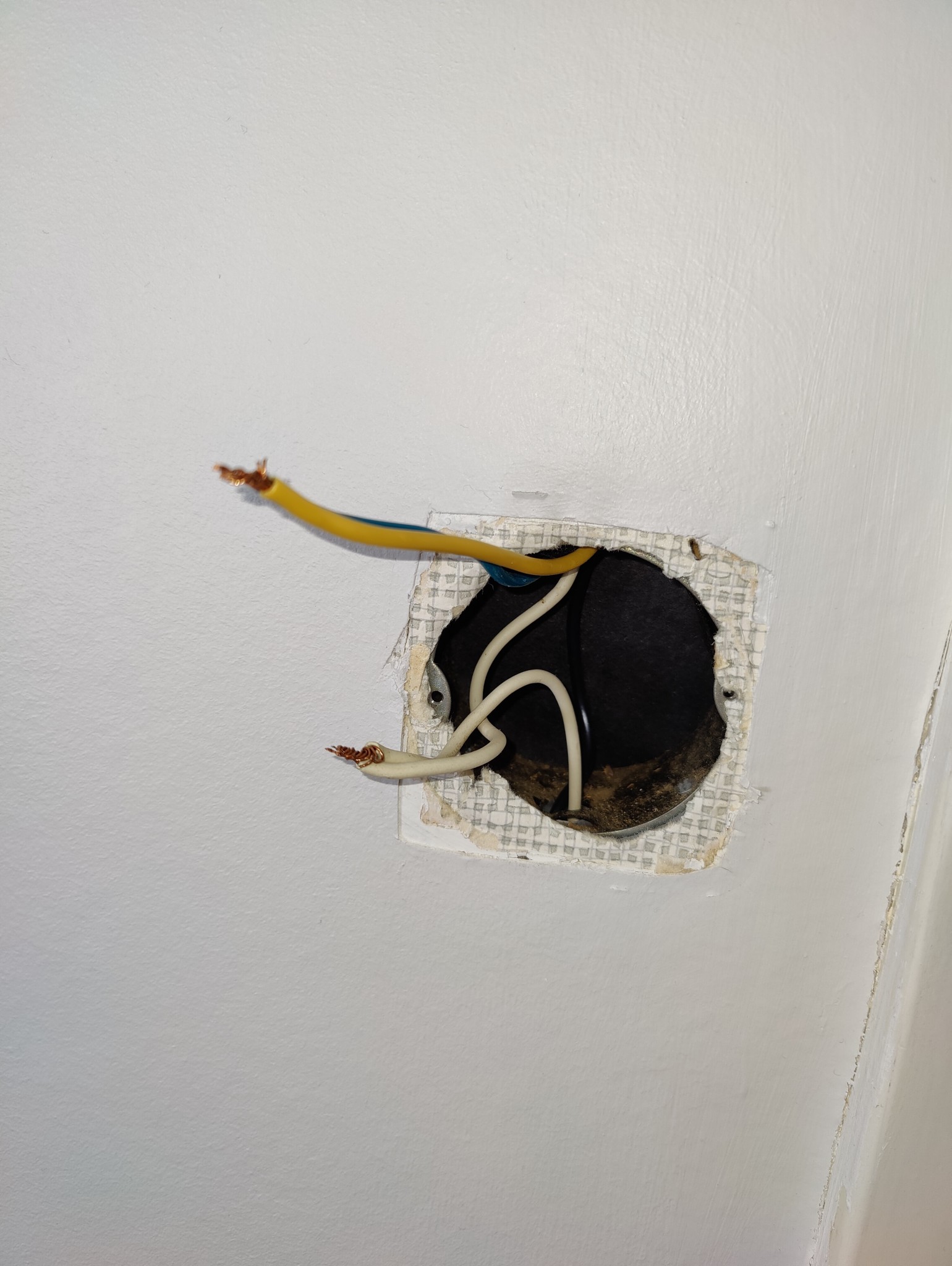

hade två vita sladdar som var ihoptvinnade och instuckna i ett (omarkerat) hål på den gamla dimmern. en gul och en blå sladd som också var ihoptvinnade och instoppade i ett omarkerat hål. Samt en svart sladd (svår att se på bilden) som helt passerade den gamla knappen och gick rakt upp till lampan.

Har dessutom ingen jord (nästan helt säker). Finns det risk att jag skadar den nya dimmern om jag bara skippar jorden? Hoppas ni blir lite kloka på mina bilder



[etompau]

Sannolikt satt där en dimmer som ej krävde neutralledare (N).
Du tycks ha köpt någon ny dimmer som nu kräver detta. Du kan således inte bara koppla in ny dimmer med bef. ledare.



[Resistor]

Dimmern kräver inte jord. Du kan tyvärr inte förlita dig på färgerna utan behöver mäta dig fram till vad som är vad.



[useless]

Troligen är den svarta som passerar dosan nolla, men det behöver undersökas på plats vad som är vad.



[Fairlane]

Har du ett vägguttag under dimmern? Svart och vit ner dit? Det är en ledtråd isåfall.

Den gula och den blåa som är ihoptvinnade, går de åt samma håll sen? Jag skulle gissa att gul är tändtråd, men en gissning är bara just en gissning och man måste verifiera att den stämmer innan man kopplar.



[Logad]

Jag skulle tro att det är en gammal kronkoppling där gul och blå är tändtrådar och svart är antingen fas eller nolla. Den som satt in dimmern har kopplat ihop tändtrådarna och de vita som är antingen fas eller nolla. Någon skyddsjord finns inte och hade den funnits hade den sannolikt varit röd.

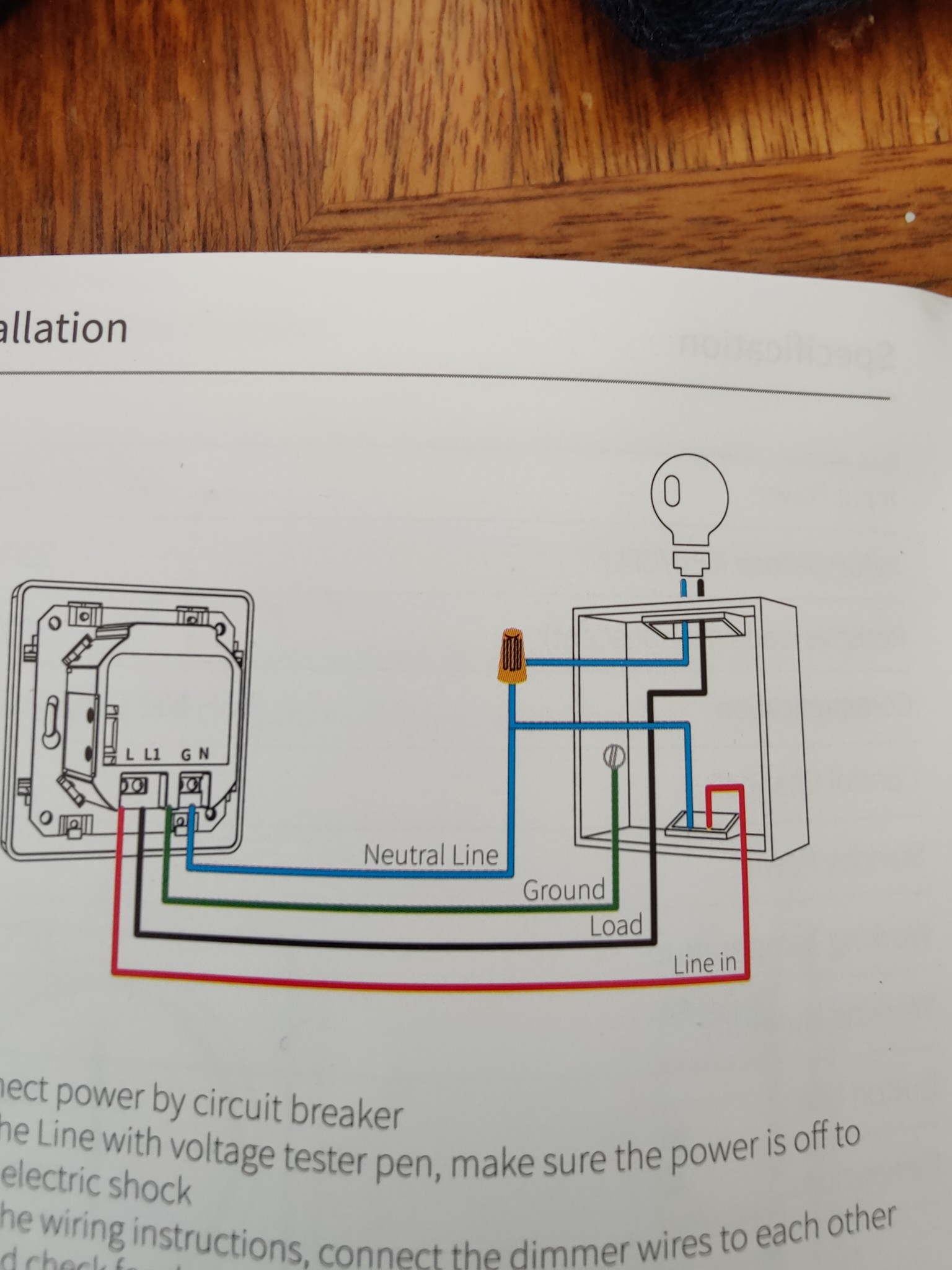

Man behöver först mäta upp vilken av vit och svart som är fas. Man kan även se i centralen om vit eller svart går till säkringen. Enligt kopplingsschemat vill dimmern ha en skyddsjord och i så fall behöver man dra en sådan.

Vit eller svart fas är hugget som stucket och valdes av elektriker efter eget tycke vid den tidsepoken.



[Fairlane]

Jag skulle tro att det är en gammal kronkoppling där gul och blå är tändtrådar och svart är antingen fas eller nolla. Den som satt in dimmern har kopplat ihop tändtrådarna och de vita som är antingen fas eller nolla. Någon skyddsjord finns inte och hade den funnits hade den sannolikt varit röd.

Man behöver först mäta upp vilken av vit och svart som är fas. Man kan även se i centralen om vit eller svart går till säkringen. Enligt kopplingsschemat vill dimmern ha en skyddsjord och i så fall behöver man dra en sådan.

Vit eller svart fas är hugget som stucket och valdes av elektriker efter eget tycke vid den tidsepoken.

klart det är en kronkoppling, korkad jag är som inte tänkte på det. Eller åtminstone är det väldigt sannolikt.

Med tanke på att svart går rakt igenom borde det vara nollan och vit fas.



[elmont]

Jag skulle tro att det är en gammal kronkoppling där gul och blå är tändtrådar och svart är antingen fas eller nolla. Den som satt in dimmern har kopplat ihop tändtrådarna och de vita som är antingen fas eller nolla. Någon skyddsjord finns inte och hade den funnits hade den sannolikt varit röd.

Man behöver först mäta upp vilken av vit och svart som är fas. Man kan även se i centralen om vit eller svart går till säkringen. Enligt kopplingsschemat vill dimmern ha en skyddsjord och i så fall behöver man dra en sådan.

Vit eller svart fas är hugget som stucket och valdes av elektriker efter eget tycke vid den tidsepoken.

Det ska INTE dras en fas för att enbart jorda dimmern, eftersom rummet är lite äldre ska det högst troligt vara ojordat. Om dimmern jordas ska ALLT i rummet jordas.
OBS det har aldrig varit apparater som reglerat om dom ska vara jordade utan det är RUMMET som apparaten sitter i som avgör.



[GK100]

klart det är en kronkoppling, korkad jag är som inte tänkte på det. Eller åtminstone är det väldigt sannolikt.

Med tanke på att svart går rakt igenom borde det vara nollan och vit fas.

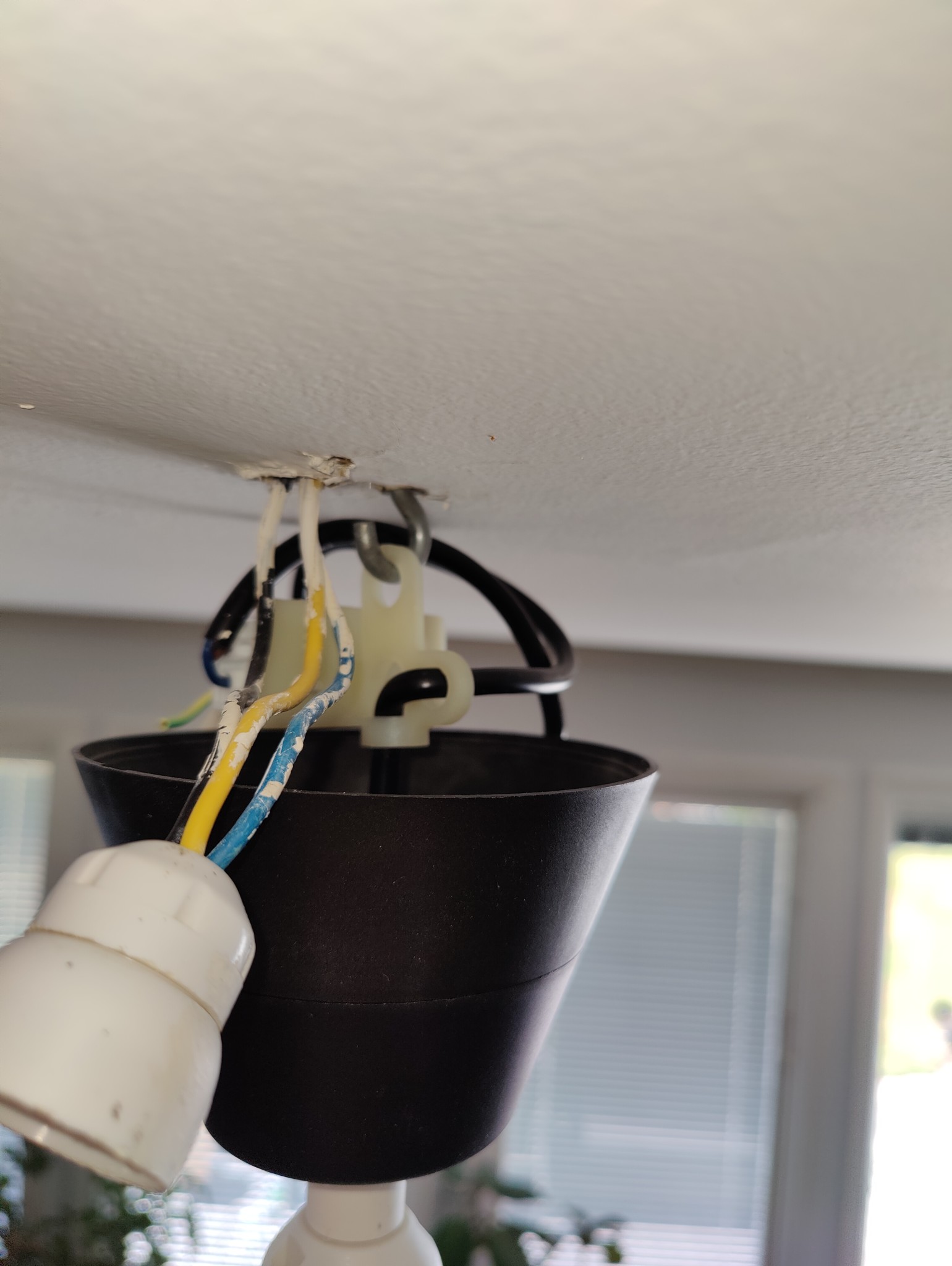

Tittar man på bilden vid taket är det tydligt att blå och gul har varit tändtrådar i kronkoppling och svart nolla. I kombination med det som syns vid gamla dimmerns plats och färgerna där inklusive svart som går förbi och två vita behöver man inte vara överdrivet försiktig trots allt.

Om antagandet att svart kan användas som nolla och de vita är fas inte stämmer är det oerhört märkligt och nästan inga eljobb av denna typen är möjliga. Dessutom i TS fall inget ditekt farligt att testa med vita på L, gul-blå på L1 och med inskarvad svart på N. Svarta då med fördel uppdelad i dosan med tex Wago e,dyl och det kan passa de vita också så man slipper två trådar under en skruv.



[Logad]

Det ska INTE dras en fas för att enbart jorda dimmern, eftersom rummet är lite äldre ska det högst troligt vara ojordat. Om dimmern jordas ska ALLT i rummet jordas.
OBS det har aldrig varit apparater som reglerat om dom ska vara jordade utan det är RUMMET som apparaten sitter i som avgör.

Ja det är ju sant, slarvigt av mig att inte tänka på det.



[litari]

Har du ett vägguttag under dimmern? Svart och vit ner dit? Det är en ledtråd isåfall.

Den gula och den blåa som är ihoptvinnade, går de åt samma håll sen? Jag skulle gissa att gul är tändtråd, men en gissning är bara just en gissning och man måste verifiera att den stämmer innan man kopplar.

gul och blå går båda rakt upp till lampan verkar det som. Jag har ett eluttag under, men har inte öppnat och kollat där



[litari]

Tittar man på bilden vid taket är det tydligt att blå och gul har varit tändtrådar i kronkoppling och svart nolla. I kombination med det som syns vid gamla dimmerns plats och färgerna där inklusive svart som går förbi och två vita behöver man inte vara överdrivet försiktig trots allt.

Om antagandet att svart kan användas som nolla och de vita är fas inte stämmer är det oerhört märkligt och nästan inga eljobb av denna typen är möjliga. Dessutom i TS fall inget ditekt farligt att testa med vita på L, gul-blå på L1 och med inskarvad svart på N. Svarta då med fördel uppdelad i dosan med tex Wago e,dyl och det kan passa de vita också så man slipper två trådar under en skruv.

Ska testa, tack!
