Strul med inkoppling av dimmer.

[Mazze60]

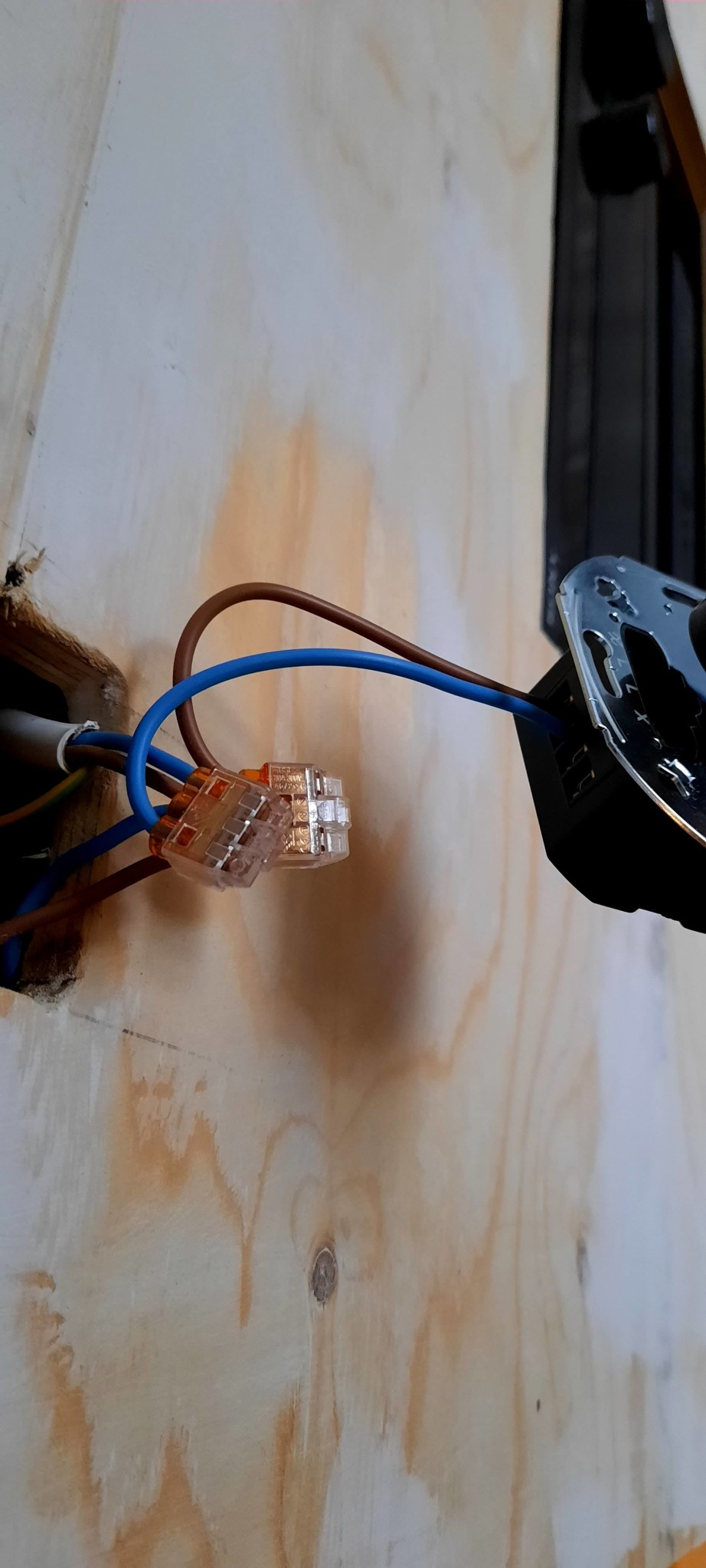

Jo jag vet inte vad jag gör för fel. Ska dra ström till ett nytt uttag ovan ett fönster och vill kunna dimra lamporna som ska sitta i fönstret. MEN det är ström hela tiden i kontakten. Jag har testa att byta sladdarna hur de sitter i dimmern men de hjälper mig inte. Så kom gärna med hur fasen de ska vara



[etompau]

Har du anslutit de båda ledarna till respektive L-ingång?
I så fall är det fel, du ska använda en L-ingång och utgången med våg/pil.

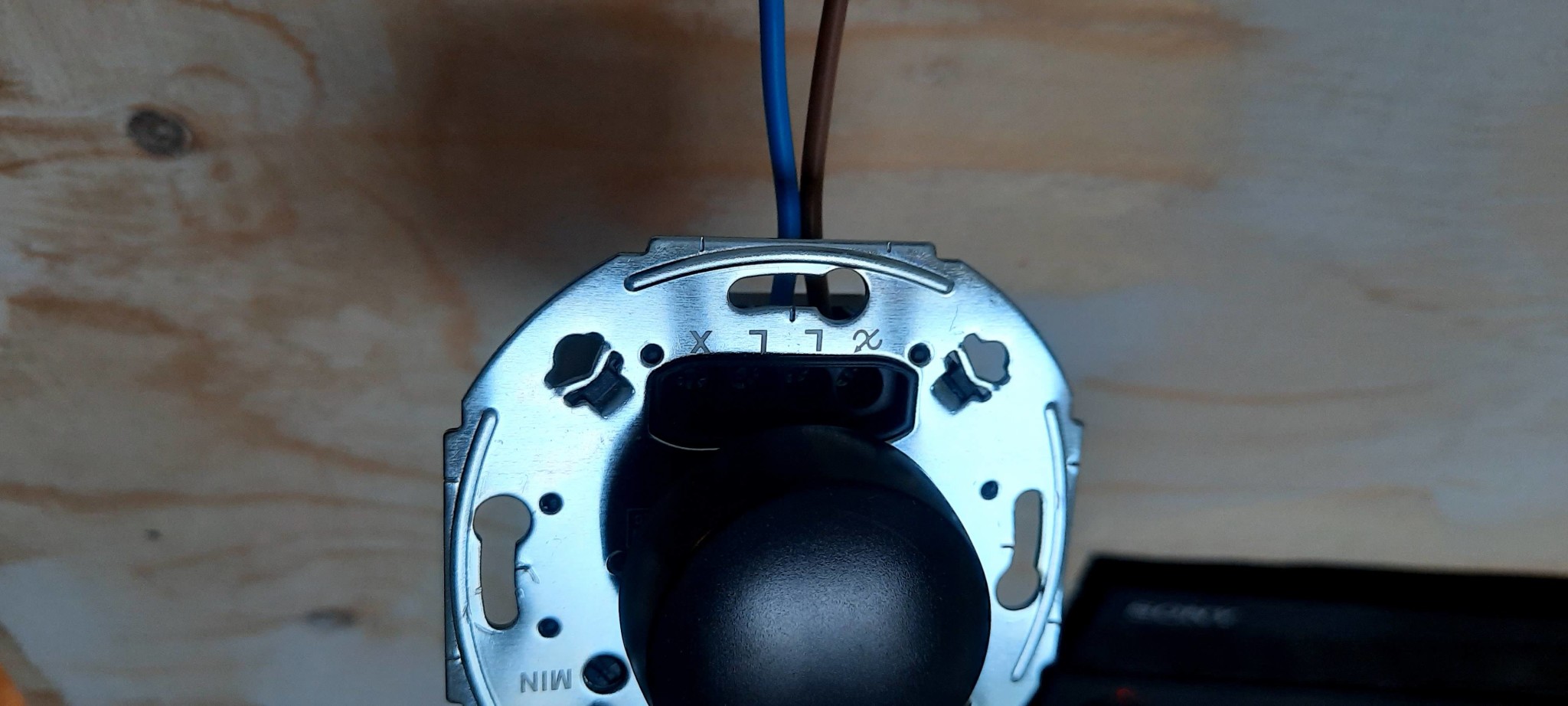

På din andra bild ser det ut som dimmer ligger parallellt över matningen, det är också fel.
Dimmern kopplas i serie med fasledningen, neutralledaren går direkt till ljuskällan.


https://www.kjell.com/se/kunskap/hur-funkar-det/elelektronik/starkstrom/belysningsinstallationer



[Mazze60]

Nej de sitter ej i samma hål. Kan du förklara hur du menar med hur man gör? Jag har testat att byta de två men de blir samma resultat. Stöm hela tiden



[etompau]

Följ bilden som visar hur en dimmer kopplas in. Jämför ritning/bild med hur du har kopplat dina grejor.
Vi ser bara dina två bilder och kan ej veta hur du har gjort övriga kopplingar mm.



[Bo.Siltberg]

Felet du gör är att du "testar". Man gör aldrig så. Du ska istället sätta dig in i kretslösningen så att du förstår hur det fungerar och kan koppla in dimmern korrekt från början. Det är inte svårt. Du har fått ett schema.



[HasseTeknik]

Det finns en stor risk för att du även behöver byta ut den inbyggda säkringen ( om det finns en), för det ser ut, som om du kopplat in dimmern mellan fas och nolla ( = kortis ).
