En av världens första interkontinentala kraftkabel går mellan Spanien och Marokko.

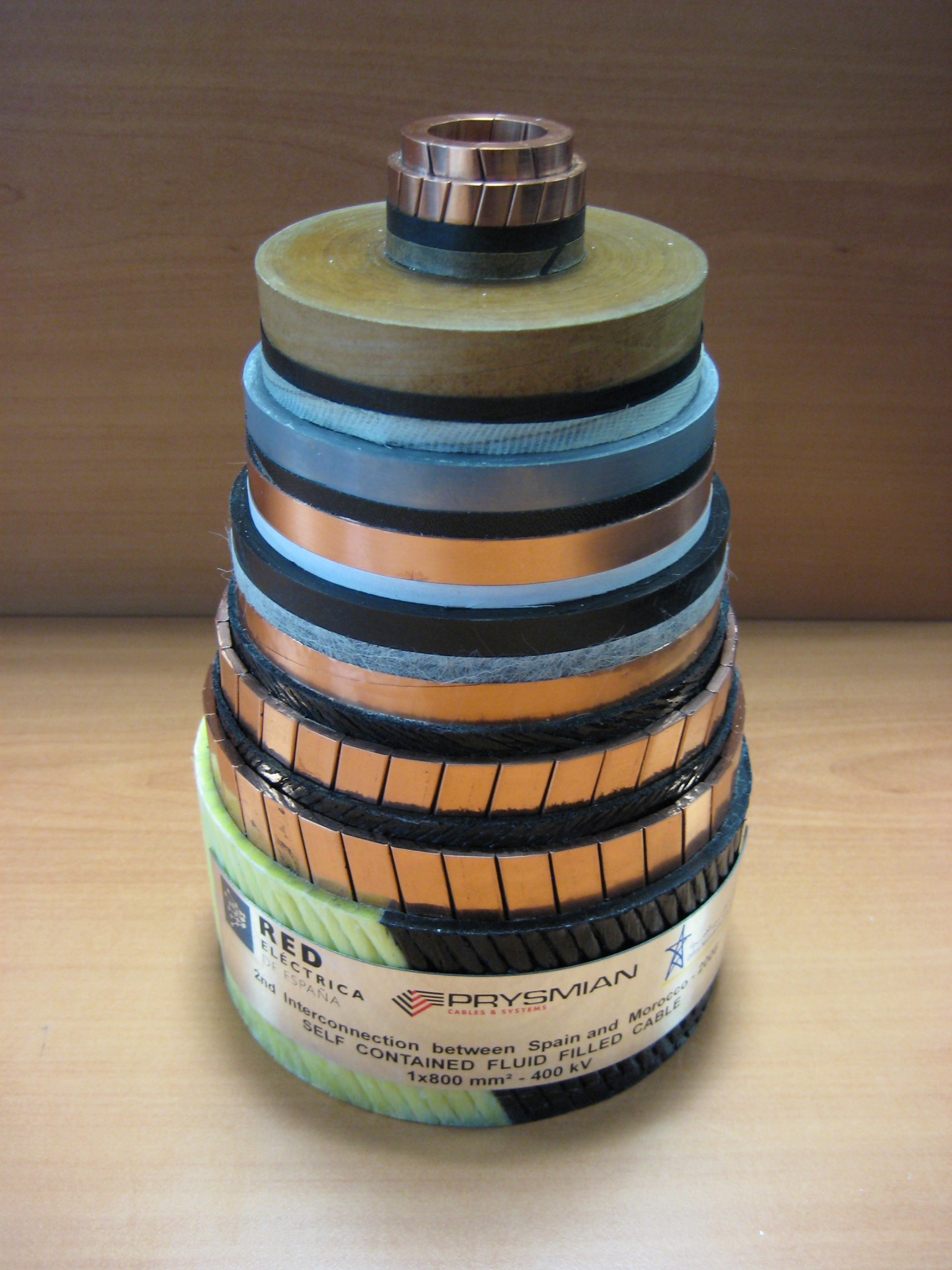

Installerades 1997. Enfasig oljefylld växelspänningskabel. Systemet omfattar 4 kablar (en i reserv) med totalt 700 MW överföringseffekt. Oljekanal i mitten, 800 mm2 Cu-ledare med keystone-trådar, pappersisolering, blymantel. Två lager flattrådsarmering i koppar (inte stål, för att förhindra magnetiska förluster). Klassisk design. Det blå skimret tror jag är en belysningsfråga vid fototillfället.
Oljekanalen används inte för kylning utan för att oljan ska kunna strömma till/från landbaserade expansionskärl vid temperaturändringar. Denna funktion begränsar faktiskt längden för oljefyllda sjökablar.
Kabeln korsar Gibraltarsundet med 26 km längd. Största vattendjup är 610 m. Det betyder att kabeln hänger 610 m fritt från båten. Kabeln väger 40 kg/m i vatten så den hängande kabeln väger 24 ton.
Oljekablar är inte så gammaldags som man kanske tror. Så sent som 2012 installerades oljekablar tvärs under Oslofjorden.
Kabeln i bilden kvalificerades både för ac och dc. Kanske någon dag framöver den kommer att transportera marokkansk sol-el till Europa?
