Inkoppling motorskyddsbrytare klyvsåg
Tappat bort noteringen om hur det var kopplat, så nu vet jag inte hur kablarna ska sitta.
Är det nån standard på nummerbeteckningarna på kopplingsplinten? Annars är det väl kört antar jag.
Inkommande L1 och L2 är OK. Tror att den lösa inkommande L3 satt på nr 14.
Från klyven kommer:
jord (går direkt på CEE-pinnen)
Nolla
3 st fas varav den ena är dubbel (byglad)

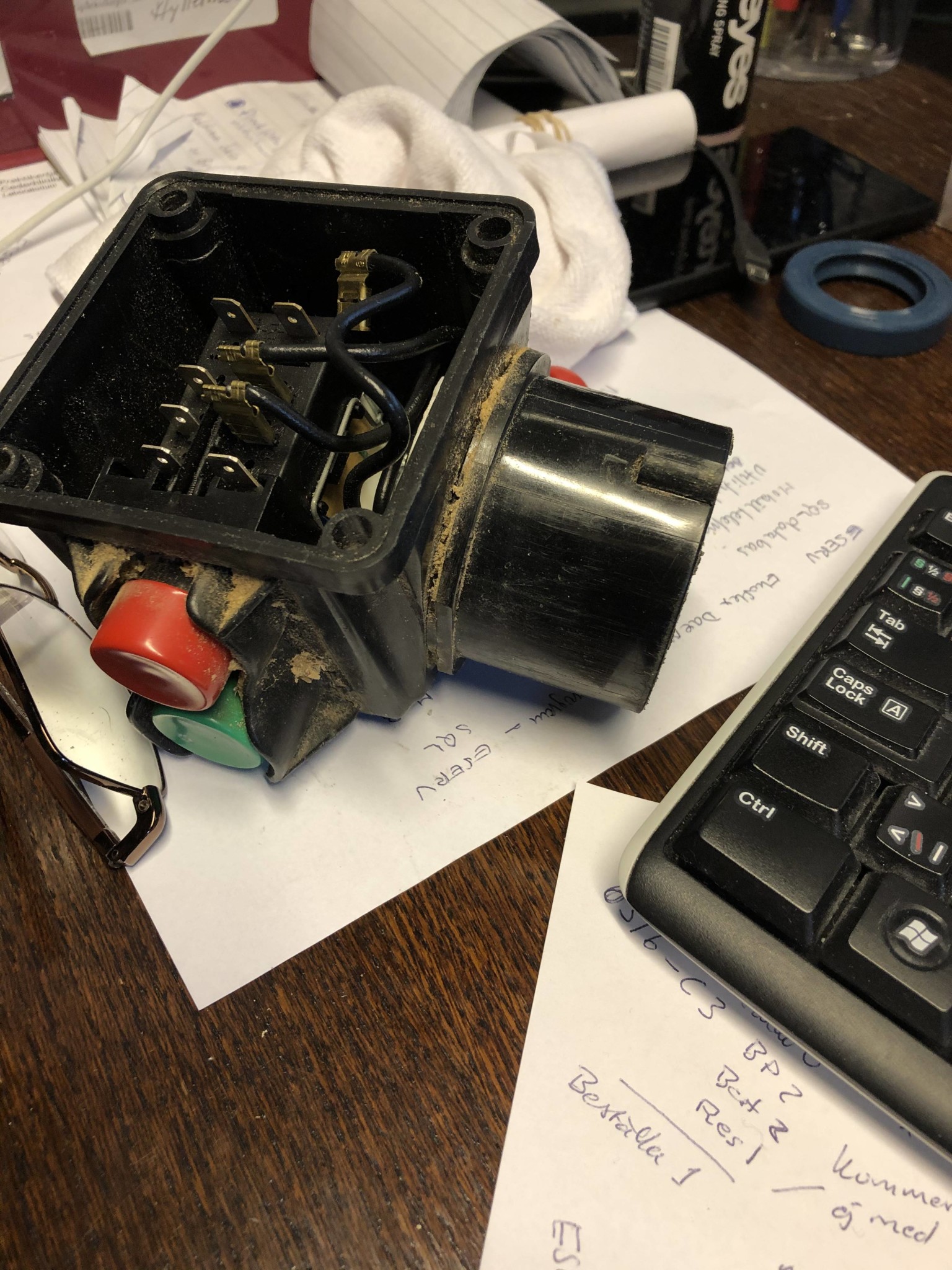

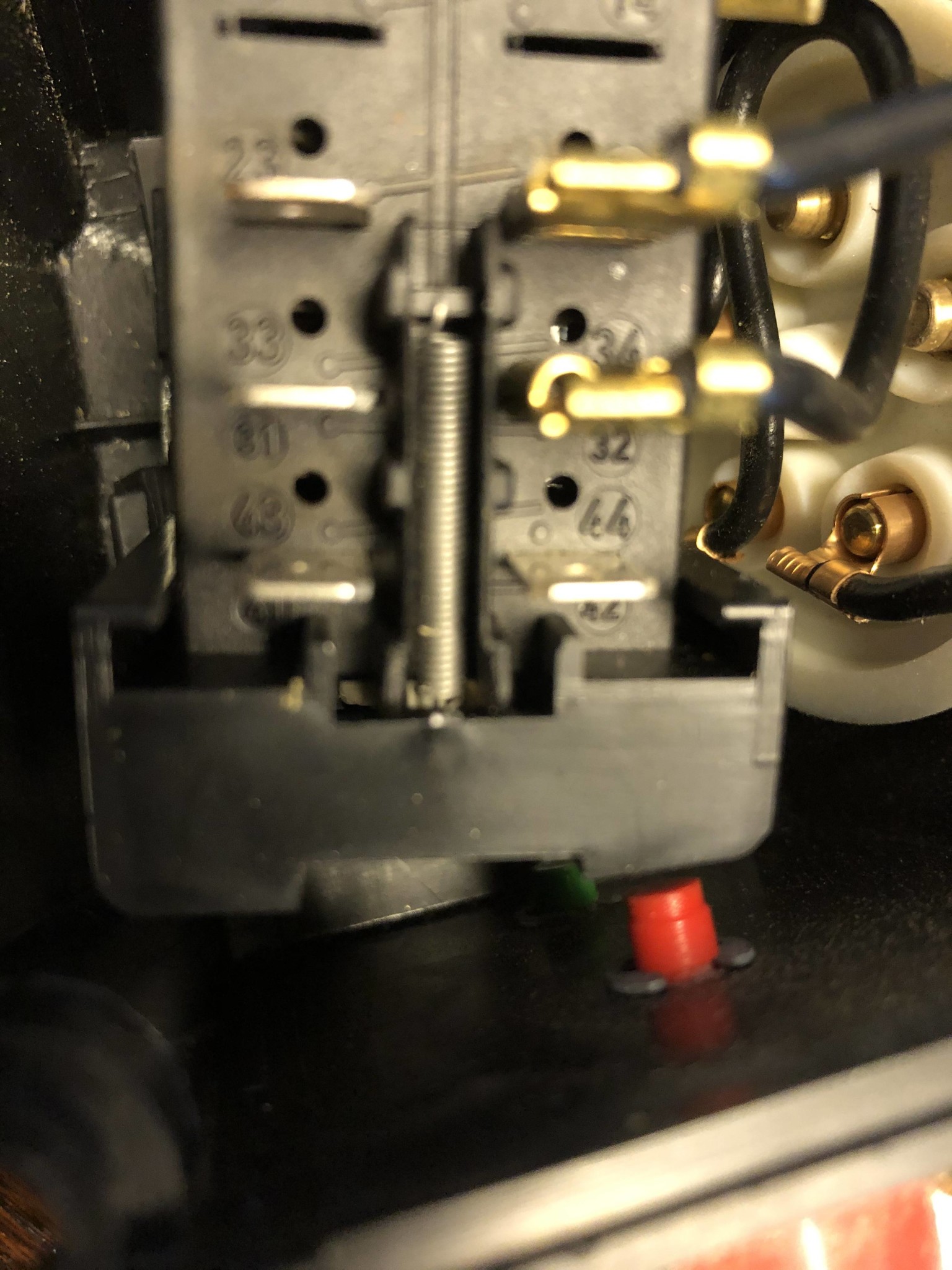

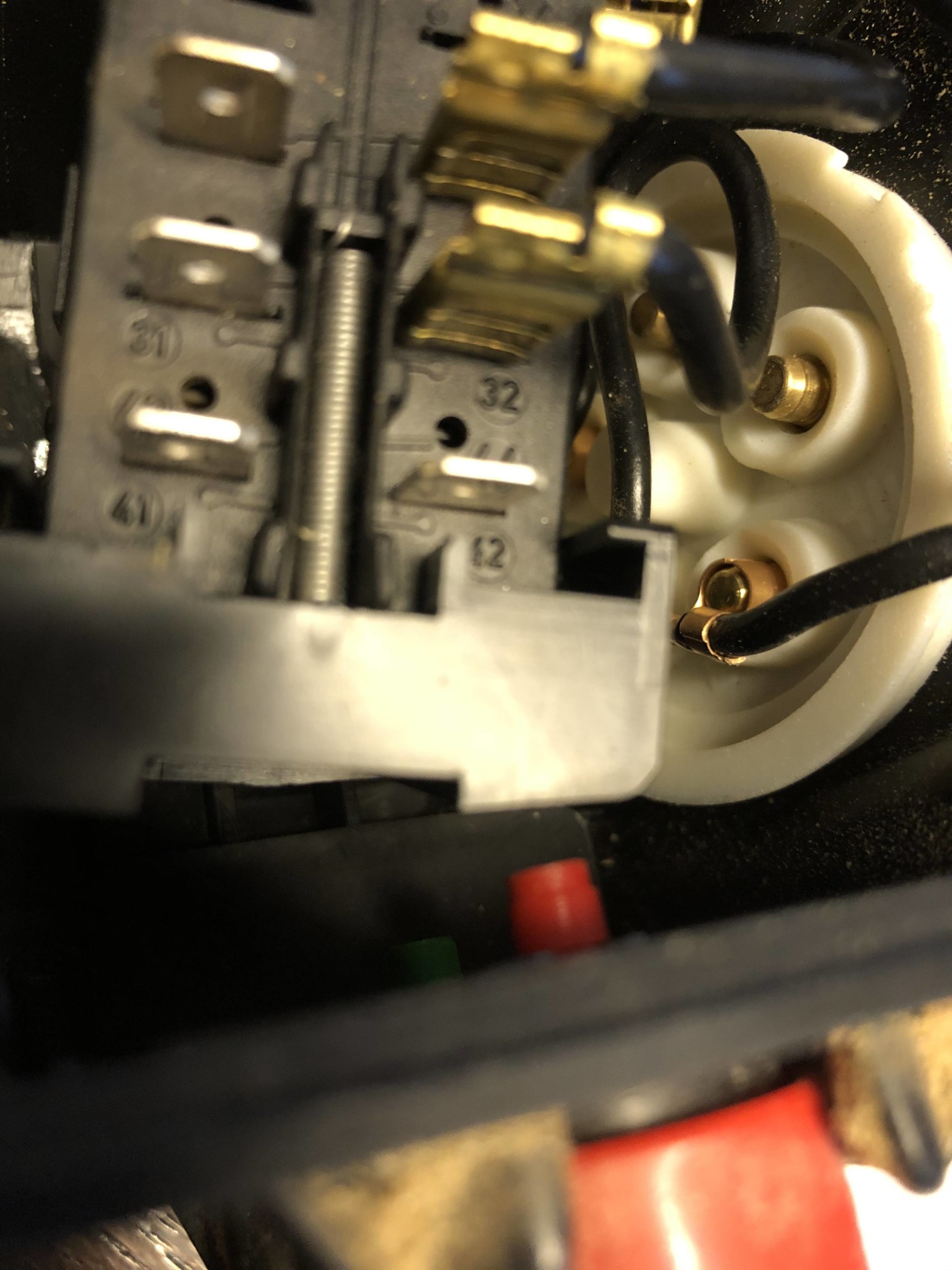

Om det är svårt att se, är numreringen:
13 - 14
23 - 24
33/31 - 34/32
43/41 - 44/42
Är det nån standard på nummerbeteckningarna på kopplingsplinten? Annars är det väl kört antar jag.
Inkommande L1 och L2 är OK. Tror att den lösa inkommande L3 satt på nr 14.
Från klyven kommer:
jord (går direkt på CEE-pinnen)
Nolla
3 st fas varav den ena är dubbel (byglad)
Om det är svårt att se, är numreringen:
13 - 14
23 - 24
33/31 - 34/32
43/41 - 44/42
Bästa svaret

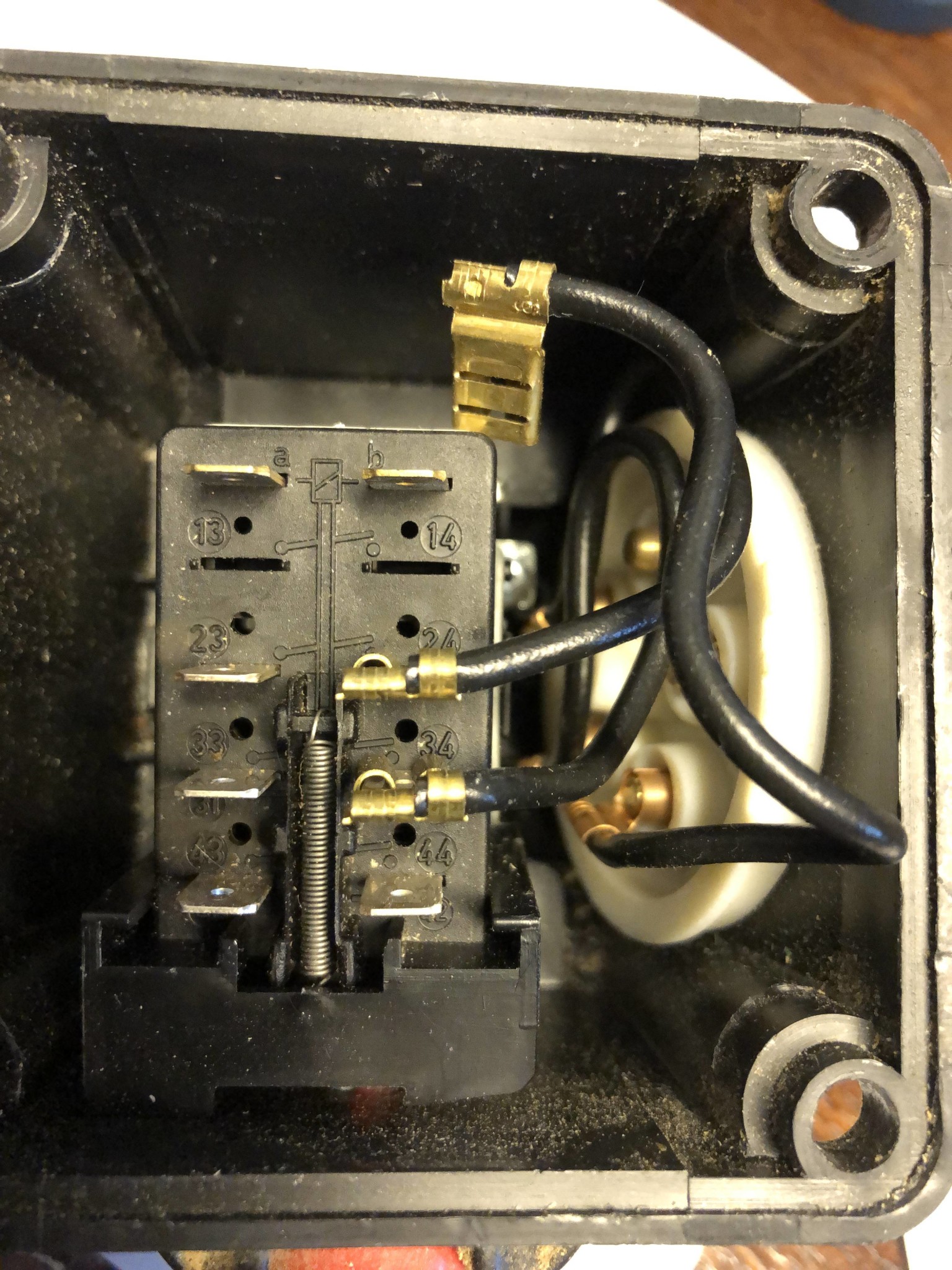

Den lösa på första bilden får du sätta på stiftet nere till höger dvs 44. Läs bara beteckningarna ovanför stiften så du har inga 13-14 där är det istället a-b på de övre och sen neråt 23-24, 33-34, 43-44. Den som har bygel från motorsidan bör sitta på 23 och a och de två andra faserna på 33 och 43 den du kallar nolla i så fall rimligt med b. Är det något som verkar stämma med minnet av hur det var gjort?
