Inkoppling frånluftsfläkt

[Dennis K]

Halloj, farsans takfläkt/frånluftsfläkt gav upp häromveckan, har beställt en ny fläkt och skall koppla in den, men förstår inte riktigt hur det är kopplat. Någon som kan hjälpa mig? Se bilder nedan.

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder

Såhär ser det ut idag, den svarta tåten kommer från själv fläkten.

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder

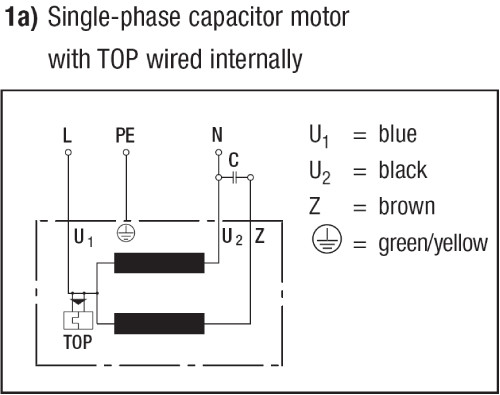

Kopplingsschema för fläkten

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder

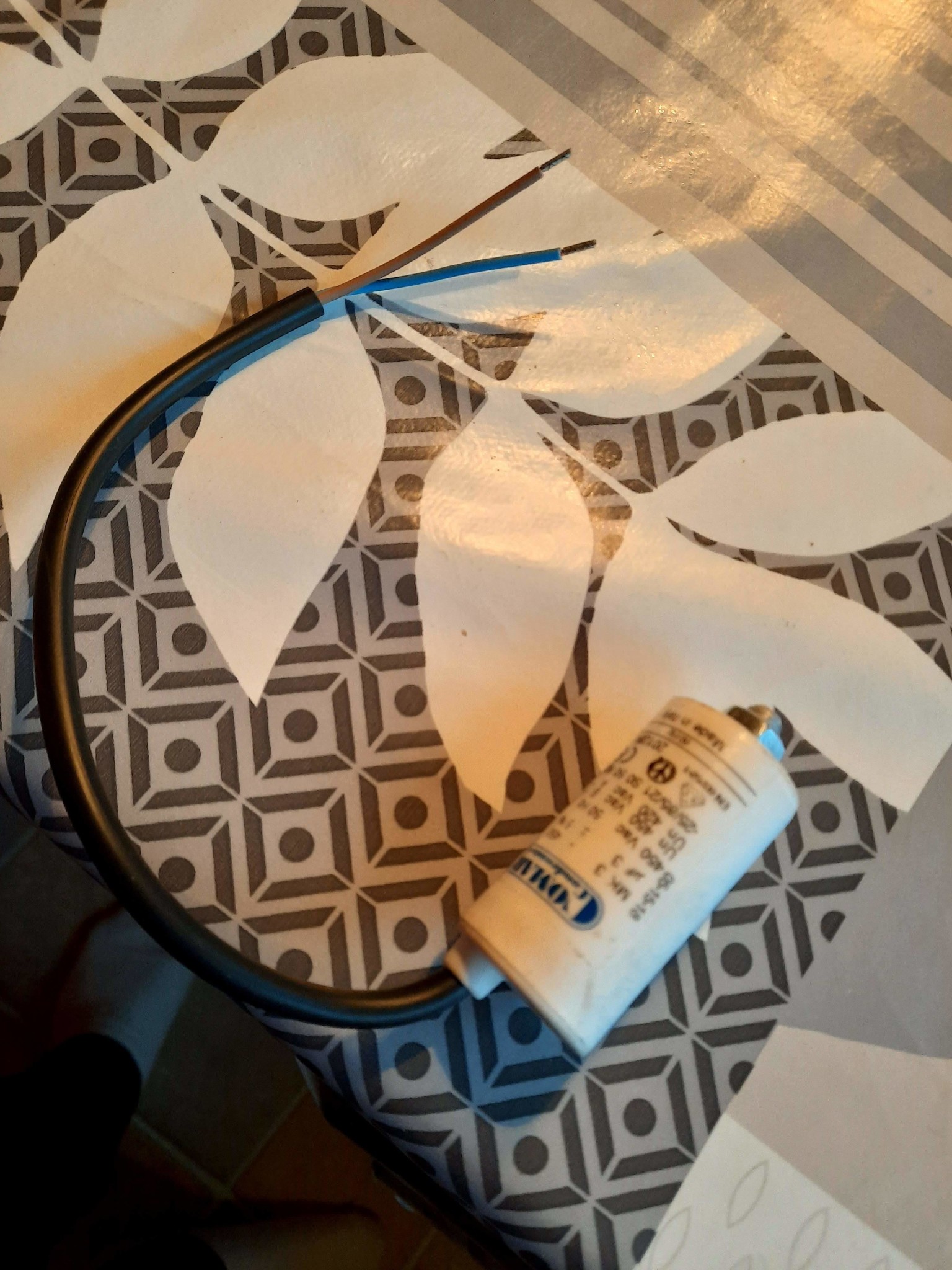

Samt nya kondensatorn som följde med



[etompau]

Vad är det som är oklart? Tycker att ritningen är begriplig. Kondensatorn ska sitta mellan U2 och Z, alltså svart och brun ledare.
Nätspänning ansluts till U1 (blå) och U2.
Jord till chassiet.



[Dennis K]

Vad är det som är oklart? Tycker att ritningen är begriplig. Kondensatorn ska sitta mellan U2 och Z, alltså svart och brun ledare.
Nätspänning ansluts till U1 (blå) och U2.
Jord till chassiet.

Oj, snabbt svarat! Jag funderar på vad man ska fimpa av prylarna som redan sitter där?



[etompau]

Vad är felet på fläkten? Är det lagerfel så ska du kunna bibehålla kondensatorn. Annars är det väl lämpligt att byta även den när ni nu rotar runt med grejorna.
Bef. kondensatorn tycks ha en extra kabelskoanslutning för överkoppling vilket den nya inte har,det får du tänka på när grejorna ska kopplas in.



[Dennis K]

Okej. Fläkten hade enligt uppgift helst sonika lagt av.



[kammarej]

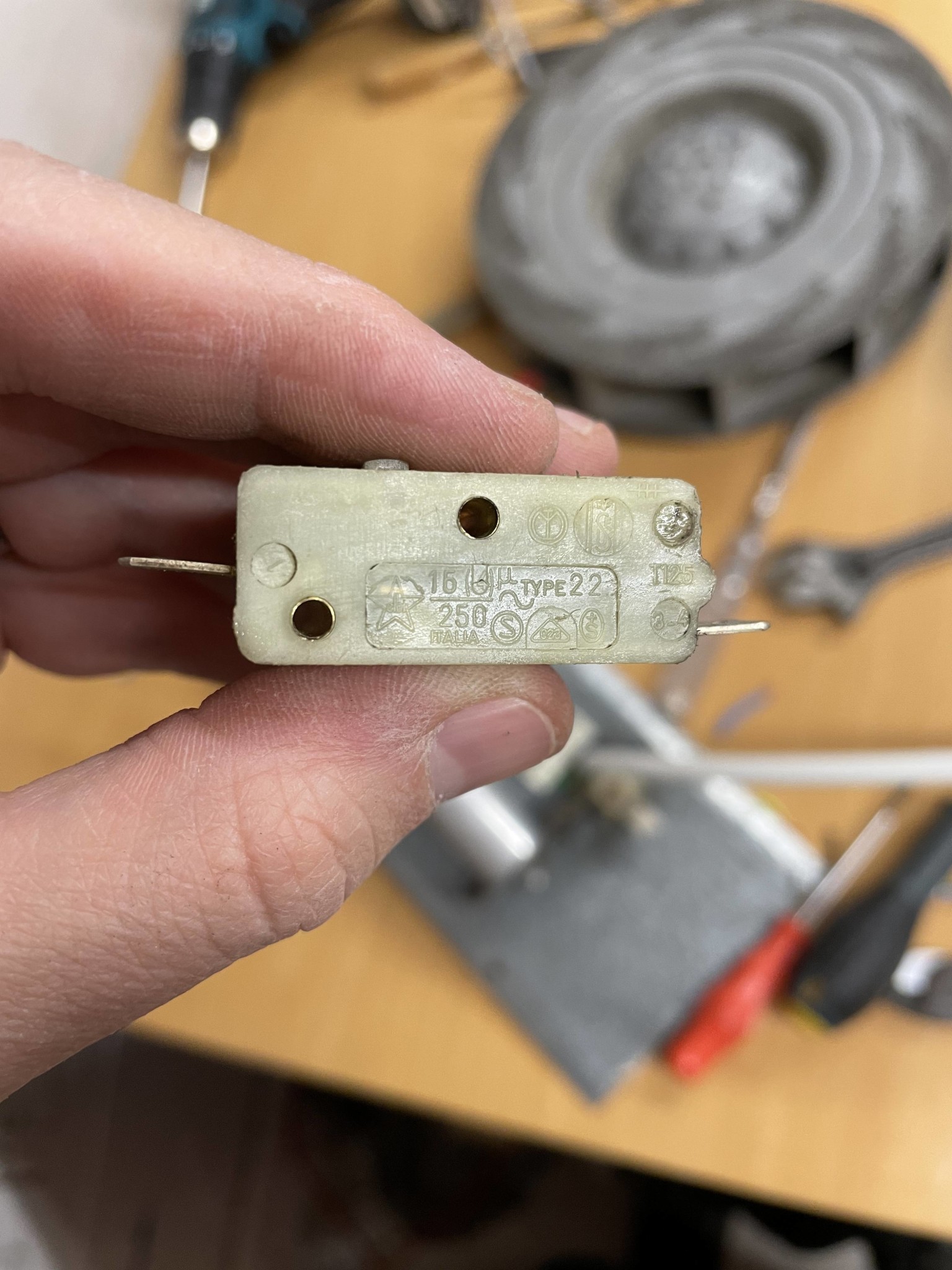

Jag har en identisk fläkt som nu lagt av. Någon av er som vet vad den svagt vita komponenten i bilden är och gör? Har mätt och strömmen kommer inte förbi den. Se bild.



[hempularen]

Är det inte en strömbrytare? Ser ut att sitta en liten knapp, där du har fingret.



[kammarej]

Jo, du har rätt, det var en strömbrytare. Det fanns en liten arm av metall som trycker in knapparna när den är monterad på plats. När armen släpper så bryts strömmen. Tog mig en bra stund att lista ut... Det visade sig sedan att kondensatorn verkar funka också så det är själva fläktmotorn det är fel på.



[hempularen]

hur testade du kondensatorn?



[kammarej]

Jag kopplade ifrån motorn och lät en tråd gå från strömbrytaren till kondensatorn. Testade sen att sluta kretsen mellan andra utgången från strömbrytaren och ett av de två lediga stiften på kondensatorn med voltmetern. Jfb gick, det blev nog fas och fas ihop. Återställde sen jfb och testade samma setup men att jag bara duttade kort på de två lediga stiften med voltmetern. Den gav utslag på båda. Så jag tänker att ström i alla fall går igenom kondensatorn. Vet i och för sig inte om det betyder att den funkar, den kanske kan vara trasig ändå?
