Inkoppling av termostat vart ska jordkabeln sitta? (Bild)

[ratax]

Vi ska byta termostat till vår golvvärme då den gamla gått sönder. Vi beställde en EBECO Therm 205 samma märke men denna är nyare förstås och ser också annorlunda ut.

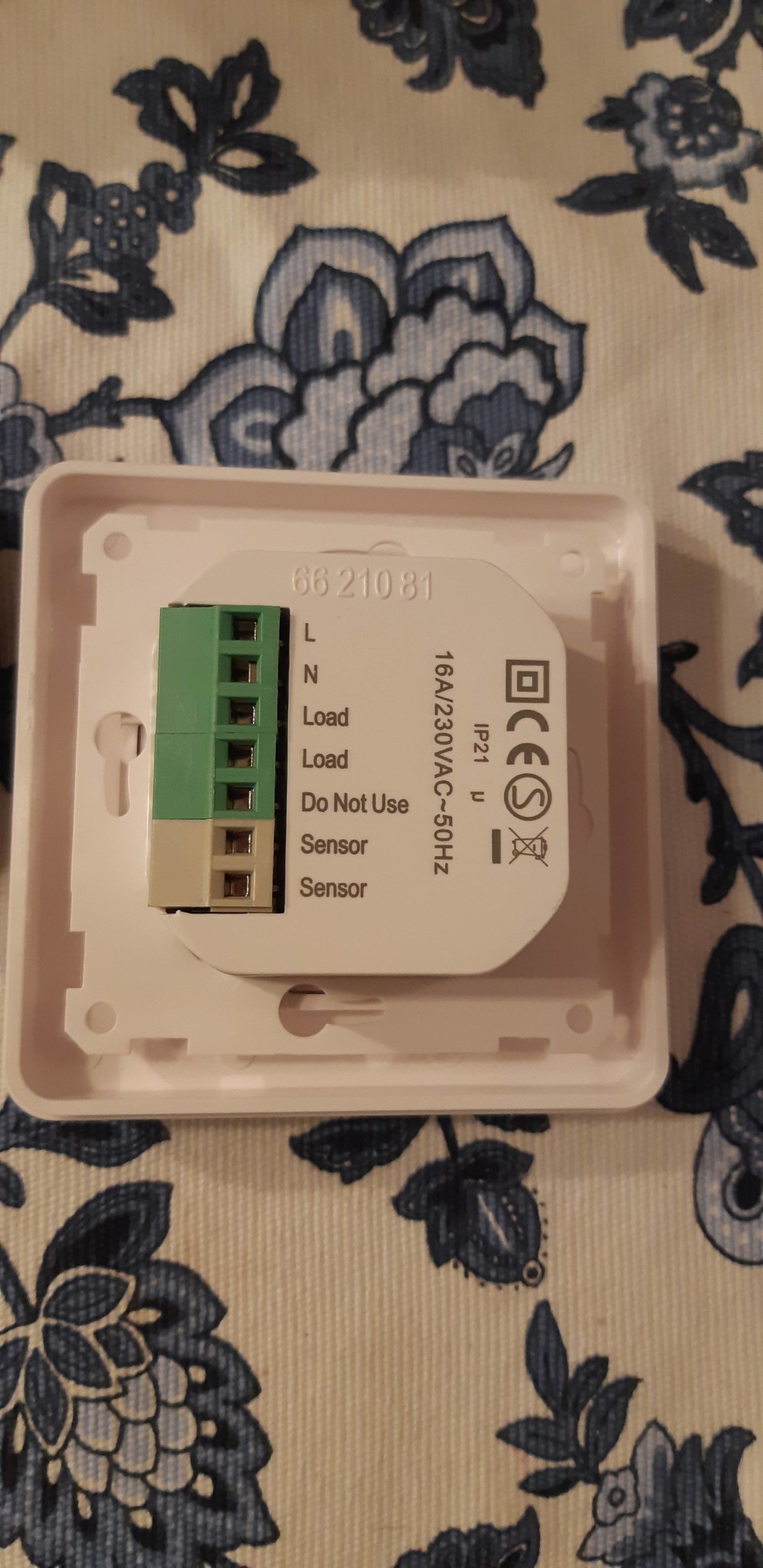

Så frågan är egentligen vart ska jorden sitta utifrån denna bild?

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder



[Avemo]

Utifrån bilden kan man anta att jorden inte skall anslutas till termostaten. Om det finns en skärm på värmekabeln som skall jordas så får du lösa det i en separat kopplingsklämma. Hur ser det ut på den gamla termostaten?



[ratax]

Utifrån bilden kan man anta att jorden inte skall anslutas till termostaten. Om det finns en skärm på värmekabeln som skall jordas så får du lösa det i en separat kopplingsklämma. Hur ser det ut på den gamla termostaten?

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder

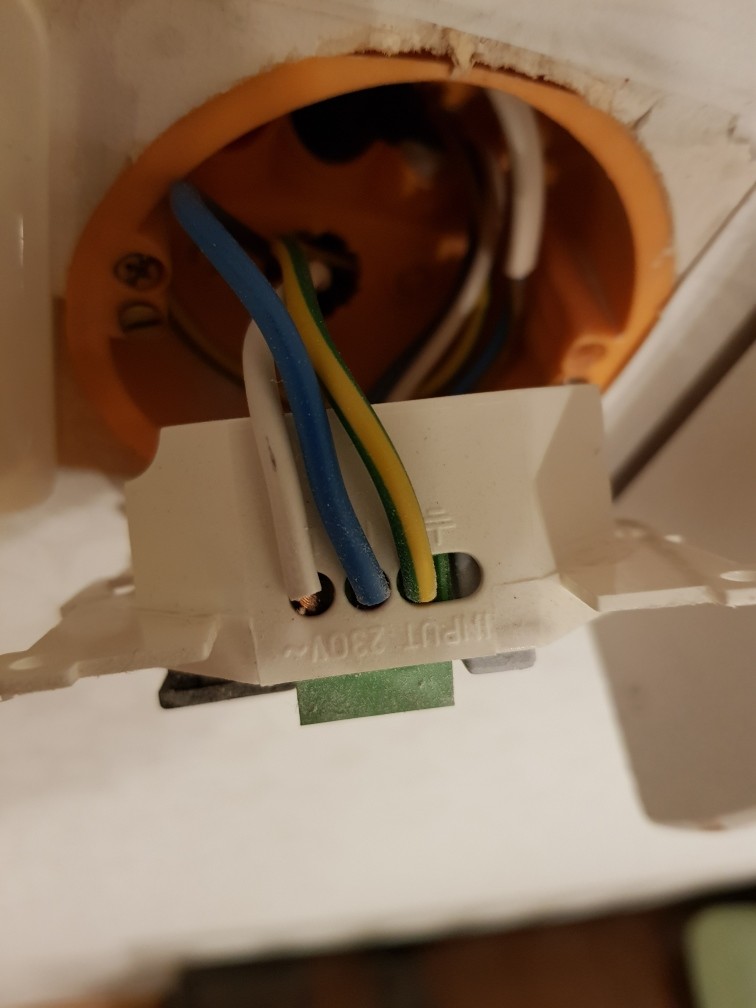

Så ser den gamla ut



[etompau]

Den nya termostaten är dubbelisolerad och kan/ska ej jordas.



[Avemo]

Jag antar att det också finns en jordplintplint på andra sidan termostaten där skärmen till värmekabeln är ansluten. Det finns många sorters kopplingsklämmor. Wago 221 är öppningsbar och fungerar även med en mångtrådig skärmfläta.



[Härryda2015]

Fick du inte med en toppklämma i förpackningen, denna är tänkt till skarvning av jordkabeln.



[ratax]

Den nya termostaten är dubbelisolerad och kan/ska ej jordas.

Så var det och nu är den inkopplad och fungerar perfekt
