Hur fungerar reläet (4 poligt 230v, 6A)
Hej!

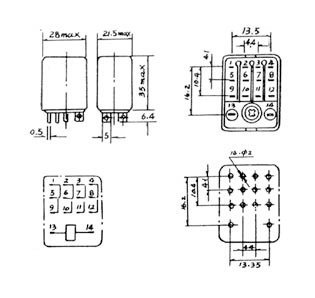

Hittade ett relä som jag tidigare fått av en elkille, det är ett 4-poligt relä för 230V, identiskt med bilden fastän mitt är sluter/bryter 6A. standard-relä växlande
Tänkte ha det till att ha kontroll på faserna i huset, NO tror jag, för att har koll på att alla tre faser finns tillgängliga i elcentralen, har även hållare till för DIN-skena. Finns ju driftlampor för DIN-skena som jag tänkte koppla in, en per fas, så att lampor tänds för de faser som ev saknas, vid strömavbrott etc
13) & 14) verkar ju vara för drift av reläet, ska då koppla en fas 13 och Nolla på 14?
9)L1 fas in 1) ut till lampa L1
10)L2 fas in 2) ut till lampa L2
11)L3 fas in 3)ut till lampa L3
kan det funka?
Hittade ett relä som jag tidigare fått av en elkille, det är ett 4-poligt relä för 230V, identiskt med bilden fastän mitt är sluter/bryter 6A. standard-relä växlande
Tänkte ha det till att ha kontroll på faserna i huset, NO tror jag, för att har koll på att alla tre faser finns tillgängliga i elcentralen, har även hållare till för DIN-skena. Finns ju driftlampor för DIN-skena som jag tänkte koppla in, en per fas, så att lampor tänds för de faser som ev saknas, vid strömavbrott etc
13) & 14) verkar ju vara för drift av reläet, ska då koppla en fas 13 och Nolla på 14?
9)L1 fas in 1) ut till lampa L1
10)L2 fas in 2) ut till lampa L2
11)L3 fas in 3)ut till lampa L3
kan det funka?
Vad är det du vill se?
Tre lampor kopplade till varsin fas och nolla kommer att ge motsatt indikering. Det vill säga lysa när fasen finns och vara släckt eller möjligen lysa svagt när fasen saknas. För den funktionen behövs inget relä. Inkopplingen du beskriver kommer inte att utföra något vettigt.
eller som Avemo säger, skippa relät, då kommer dock funktionen bli omvänd, lamporna lyser så länge det finns spänning, när någon fas faller bort slocknar den lampan.
Vill du bestämt att det ska börja lysa vid problem behöver du en separat spänningsmatning (typ batteri) för lampans drift, men då börjar det bli lite mer avancerat. (men i så fall är det, precis som du säger, så att du ska ha tre 1-pols relän)
Vill du bestämt att det ska börja lysa vid problem behöver du en separat spänningsmatning (typ batteri) för lampans drift, men då börjar det bli lite mer avancerat. (men i så fall är det, precis som du säger, så att du ska ha tre 1-pols relän)
En riktig fuling är att koppla de tre lamporna mellan en "säker" fas och mot den som ska övervakas.
Dvs
L1 i säkringsskåpet -> lampa -> L1 vid värmepumpen.
L2 i säkringsskåpet -> lampa -> L2 vid värmepumpen.
L3 i säkringsskåpet -> lampa -> L3 vid värmepumpen.
Det är ju inte direkt snyggt, kanske rent av olagligt???
Det kräver också att lasten i värmepannan lastar tillräckligt mot nollan för att tända lampan.
OBS! Jättedum idé, läs nästa inlägg från mig.
Dvs
L1 i säkringsskåpet -> lampa -> L1 vid värmepumpen.
L2 i säkringsskåpet -> lampa -> L2 vid värmepumpen.
L3 i säkringsskåpet -> lampa -> L3 vid värmepumpen.
Det är ju inte direkt snyggt, kanske rent av olagligt???
Det kräver också att lasten i värmepannan lastar tillräckligt mot nollan för att tända lampan.
OBS! Jättedum idé, läs nästa inlägg från mig.
Redigerat:
Med reläerna du har kan du enkelt koppla så att du får den funktion du önskar så länge du har en fas kvar. Frågan är varför du vill ha det så men med det du har är det lätt fixat utan att det blir udda eller felaktigt utfört.
Ursäkta, det jag skrev var ju ett synnerligen dumt förslag.
Då matar man ju strömkretsen baklänges via kontrollamporna. Vilken kan bli en riktig dödsfälla vid arbete på värmeanläggningen.
OBS. Så gör inte så .... OBS ..
Då matar man ju strömkretsen baklänges via kontrollamporna. Vilken kan bli en riktig dödsfälla vid arbete på värmeanläggningen.
OBS. Så gör inte så .... OBS ..
Mikael_L skrev:
Hmm, tre enpolsrelä för 230V och ett 12vbatt och tre dioder skulle kanske vara smartast!? Eftersom jag inte är elkraftingenjör så undrar vad som händer om nollan försvinner externt eller intern på nätet? om den nu kan göra det externt(?)ullberg skrev:
Redigerat:
Då går väldigt mycket eldrivna prylar i huset sönder.johan5588 skrev:
Skulle nätägaren tappa nollan till ett lite större område kan det bli saftigt dyrt för dom.
Nollan ska du nog förutsätta alltid finns. Alternativet är liksom ett ickealternativ, typ.
