Byte av kontaktor! Hjälp!

[sträss]

Hej,

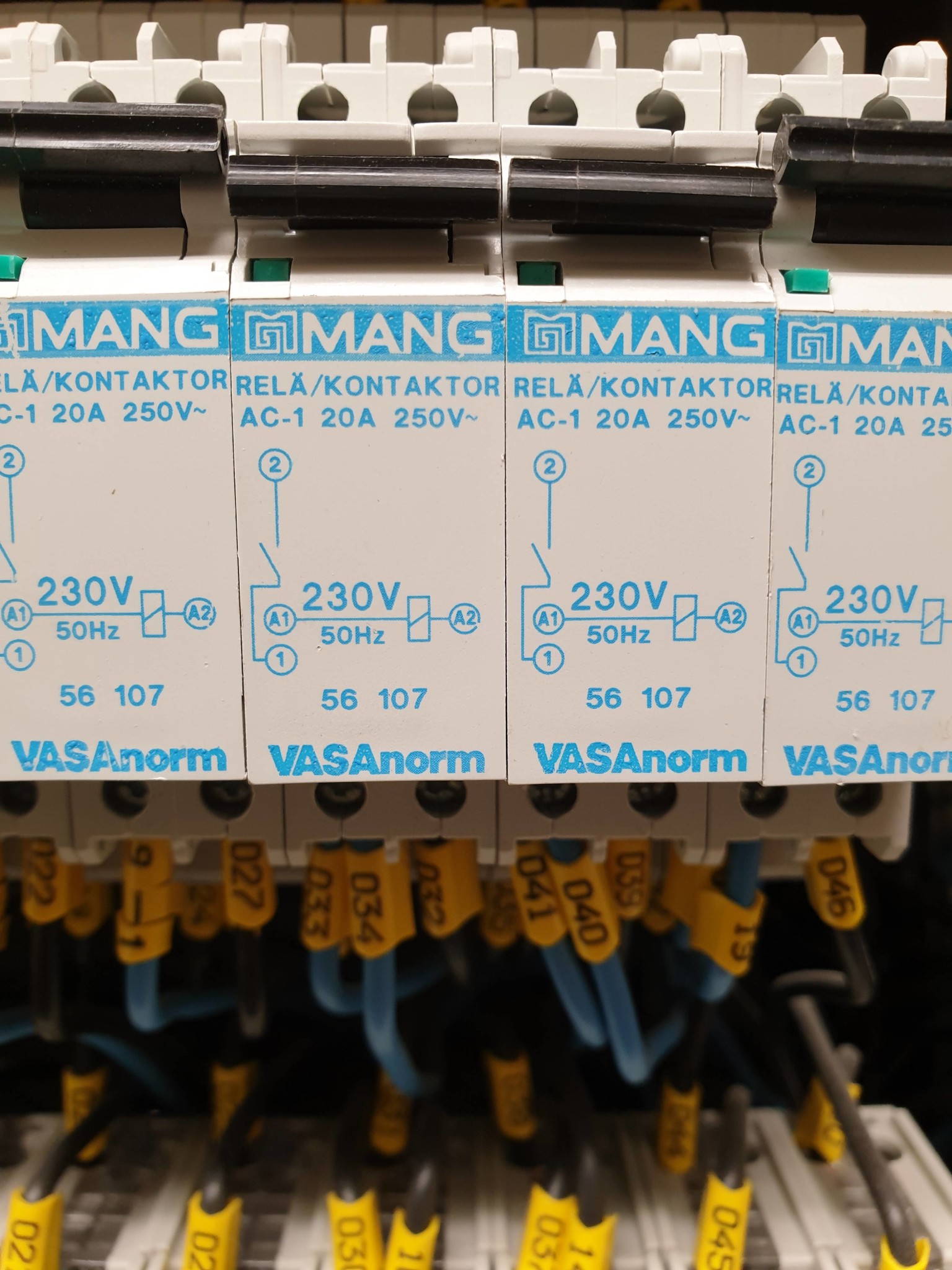

Skall byta en kontaktor enligt bild.

Kan någon förklara på ett enkelt sett hur principen fungerar,

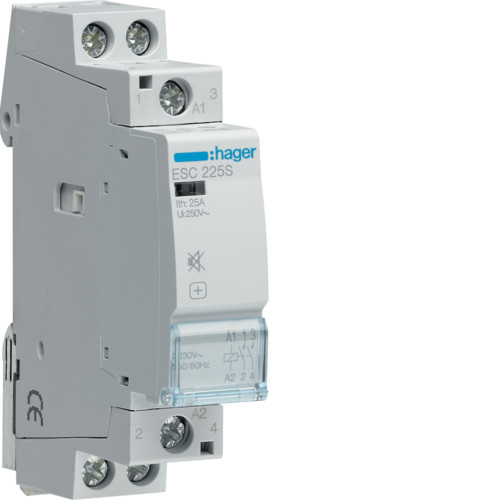

Den nya är alltså hagern, men hur ska den kopplas?



[Guson]

Du skall flytta kablarna A1 -> A1, A2 -> A2, 1 -> 1 och 2 -> 2. Svårare än så är det inte.



[etompau]

Spole ligger över A1 och A2.
Slutande kontakt över 1 och 2 samt 3 och 4.

Det gamla reläet är identiskt med det nya när det gäller anslutning förutom att det enbart har ett kontaktpar.



[sträss]

Hur vet jag vilka plintar den gamla är kopplad, är de exakt samma motsvarade plintar på den nya?



[etompau]

Är där ingen markering på det gamla reläet?
Fö ser det inte ut som en normal heminstallation, det liknar mer något från en industrianläggning.
Kanske idé att låta någon som begriper sig på grejorna rota runt där.



[Guson]

Det känns som "behöver du fråga har du inte där att göra".



[Thomas_Blekinge]

Fö ser det inte ut som en normal heminstallation, det liknar mer något från en industrianläggning

...hoppas inte det är styrsystemet på Ringhals...



[Intresserad22]

Lite mera bakgrundsinfo om detta tack, spännande så att säga!



[snaggletooth]

Problemet är väl att placeringen av anslutningarna skiljer sig åt, bl.a. A1 där måste tråden flyttas till ovansidan på den nya kontaktorn, kan vara lite olika krångligt beroende på hur man väljer att lösa det.
