3-fasskena med tändning från två ställen.

[JW74]

Hej!

Jag planerar för en 3-fasskena med spottar i ett rum och tändning/släckning från 2 ställen. Tänker att man sätter dosdimmer i kopplingslådan också. Håller på och förbereder med rör och misstänker att det blir rätt många trådar mellan strömbrytarna. Är det någon som vet hur många trådar jag behöver förbereda för mellan strömbrytarna?

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder



[kanonkula]

*Ska du ha en kopplingslåda eller en vanlig kopplingsdosa?(typ 80mm)
*ska du kunna tända och släcka allt från båda ställena?
*ska du ha vägguttag under brytarna?
Blir som mest 7st trådar till båda brytarna(om man planerar) dvs lägg 20mm rör



[JW74]

Tack!
Ja, det blir ett vägguttag under den ena och en stor kopplingslåda på ett undanskymt ställe. Ja, tända och släcka och dimma från båda ställena.



[useless]

Hur många strömbrytare ska du ha på varje ställe? Sätter du dosdimmrar i kopplingsdosan så blir det betydligt färre trådar då det inte behövs trappkoppling med trådar mellan brytarna.



[JW74]

Precis! Dosdimmrar i kopplingslådan och 3 ströbytare på båda ställena. Skulle det räcka med 4 trådar i så fall?



[useless]

Ja, med 'centrala' dosdimmrar och impulsfjädrar i strömbrytarna så behövs vara 4 trådar; Gemensam fas till strömbrytarna och tre 'signaltrådar' tillbaks till puckarna. Sen tillkommer nolla och skyddsjord om du ska ha ett uttag vid brytarna.



[JW74]

Tack för alla kloka svar.

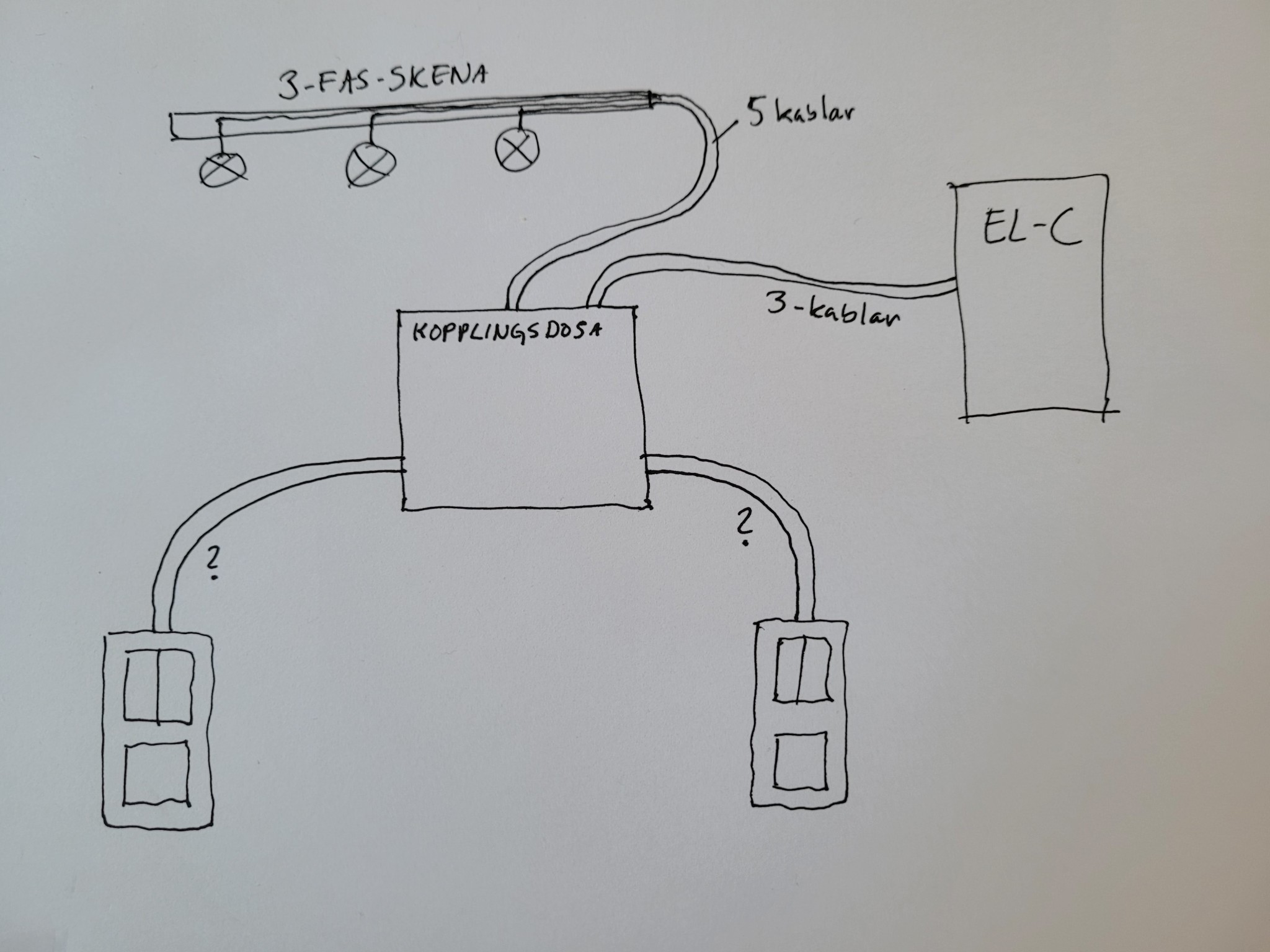

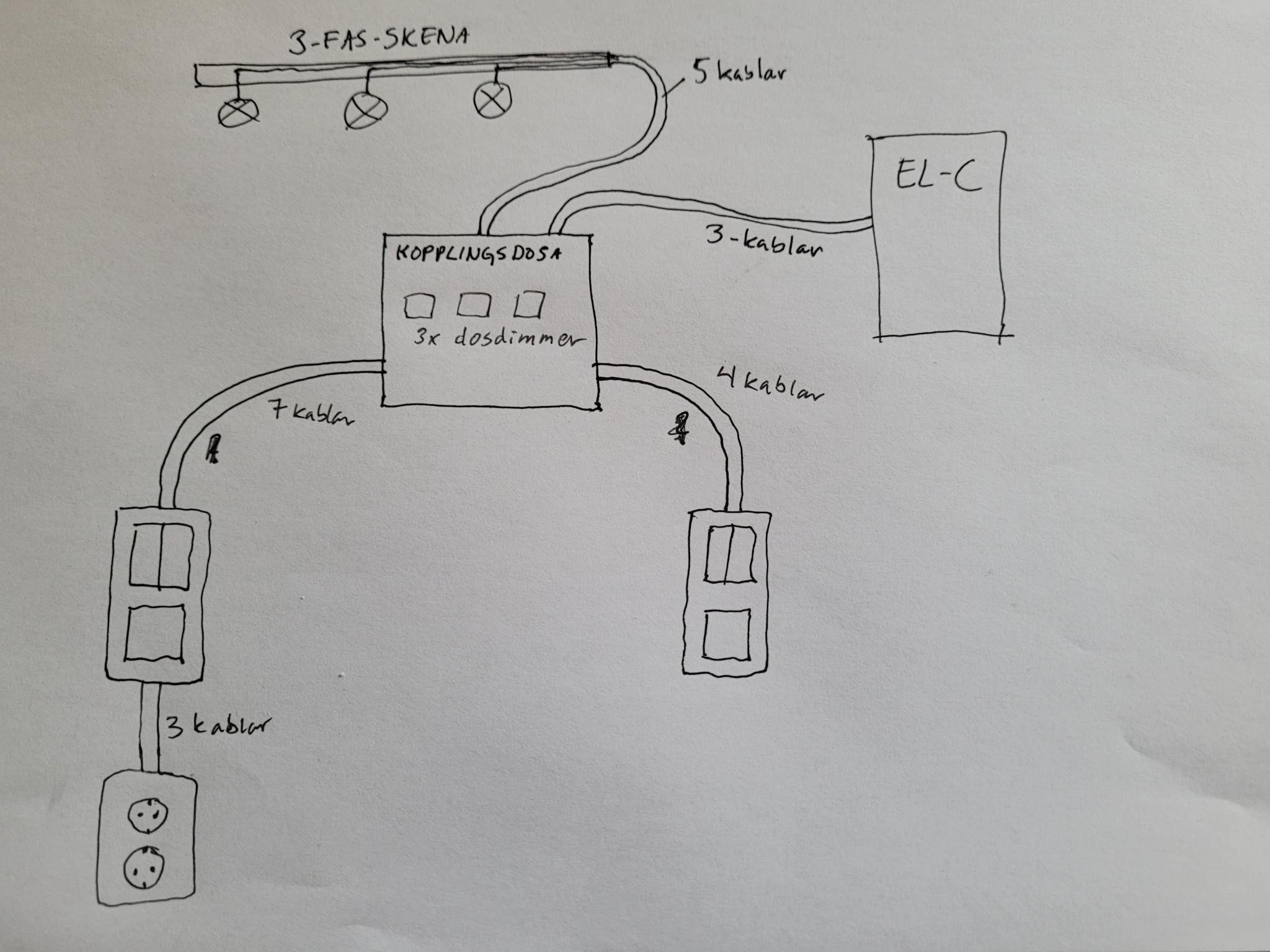

Då skulle det alltså se ut så här!

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder



[nisse123]

Fast det räcker med 6st trådar till vänstra brytarna, Fas Nolla Jord & 3 Tändtrådar



[JW74]

Sant!



[Daniel 109]

Du har alltså en belysning med tre tändtrådar, inte trefas.



[JW74]

Japp med strömskenprofil för trefasdrift med tre separat styrbara strömkretsar.
