Vägguttag jordat uterum
Hej,
Skruvade av kåpan till ett utanpåliggande vägguttag i vårt uterum och noterar att det finns en jordat ledning även om kåpan är ojordat. Är det vanligt att en elektriker drar runt kablar med 3 trådar (fas, nolla och jord) i ett hus även om den jordade tråden inte "används"? Eller kan det vara så illa att det är fel kåpa som sitter på vägguttaget?
Tack för svaret på förhand.
/Beeo
Skruvade av kåpan till ett utanpåliggande vägguttag i vårt uterum och noterar att det finns en jordat ledning även om kåpan är ojordat. Är det vanligt att en elektriker drar runt kablar med 3 trådar (fas, nolla och jord) i ett hus även om den jordade tråden inte "används"? Eller kan det vara så illa att det är fel kåpa som sitter på vägguttaget?
Tack för svaret på förhand.
/Beeo
Bild på kåpan vore bra
Finns det någon markering vid skruv där jord är inkopplad?
Har de två skruvarna förbindelse med varandra?
Om de inte har det så är jorden bortkopplad i apparater som sitter efter uttaget.
Och är jord ansluten till PE skenan i centralen?
Hoppas du kan svara på detta
Finns det någon markering vid skruv där jord är inkopplad?
Har de två skruvarna förbindelse med varandra?
Om de inte har det så är jorden bortkopplad i apparater som sitter efter uttaget.
Och är jord ansluten till PE skenan i centralen?
Hoppas du kan svara på detta
En kan ju också undra över varför det sitter ett ojordat uttag i ett uterum. Även om det tekniskt eventuellt skulle kunna vara tillåtet så är det ytterligt olämpligt.
Uttaget bör bytas oavsett. Då är det bra att det finns en jordledare (om den faktiskt är inkopplad, enl det som Uffe A frågar ovan).
Uttaget bör bytas oavsett. Då är det bra att det finns en jordledare (om den faktiskt är inkopplad, enl det som Uffe A frågar ovan).
Jag för min del tror att det har hamnat fel kåpa där.

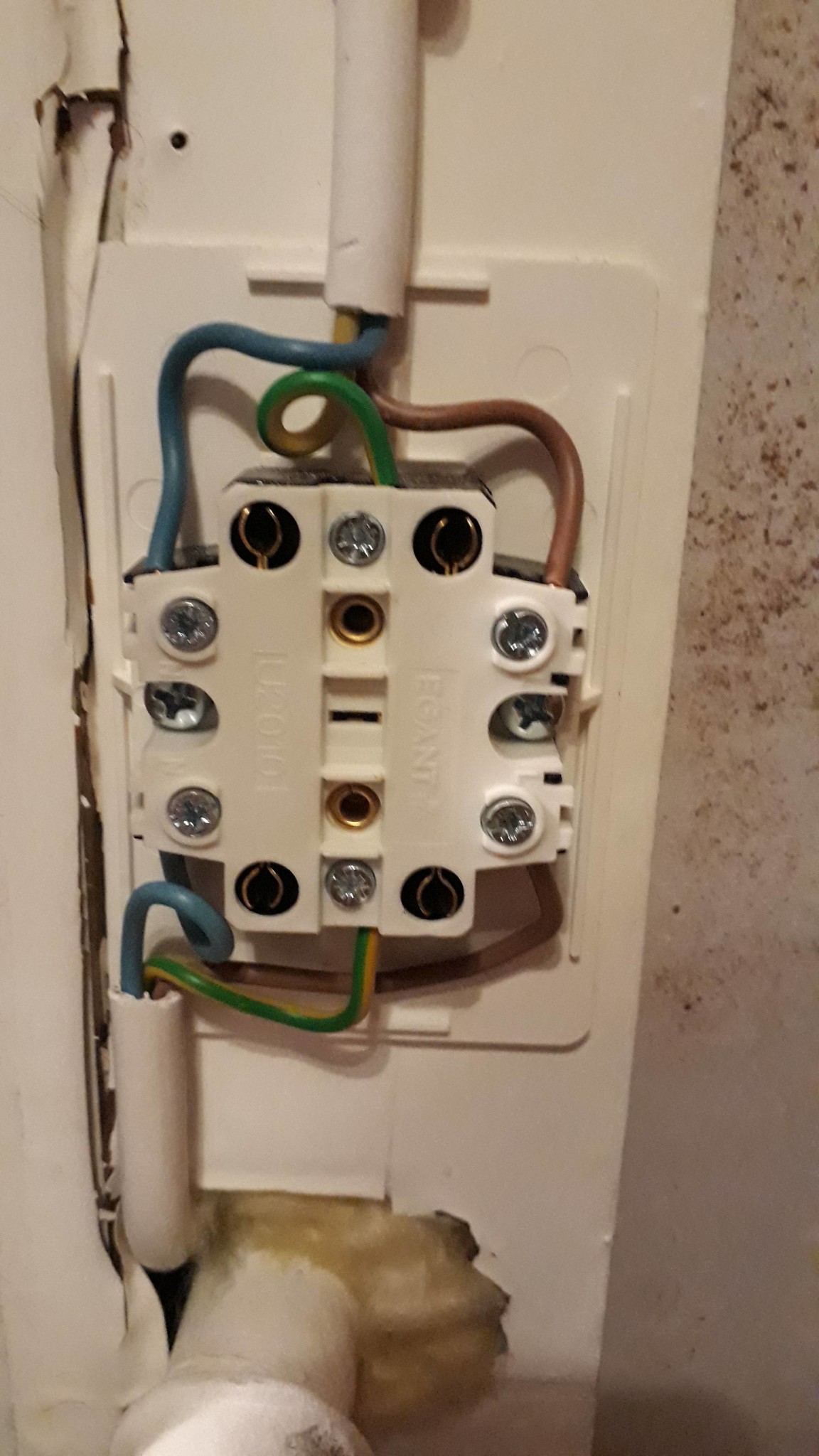

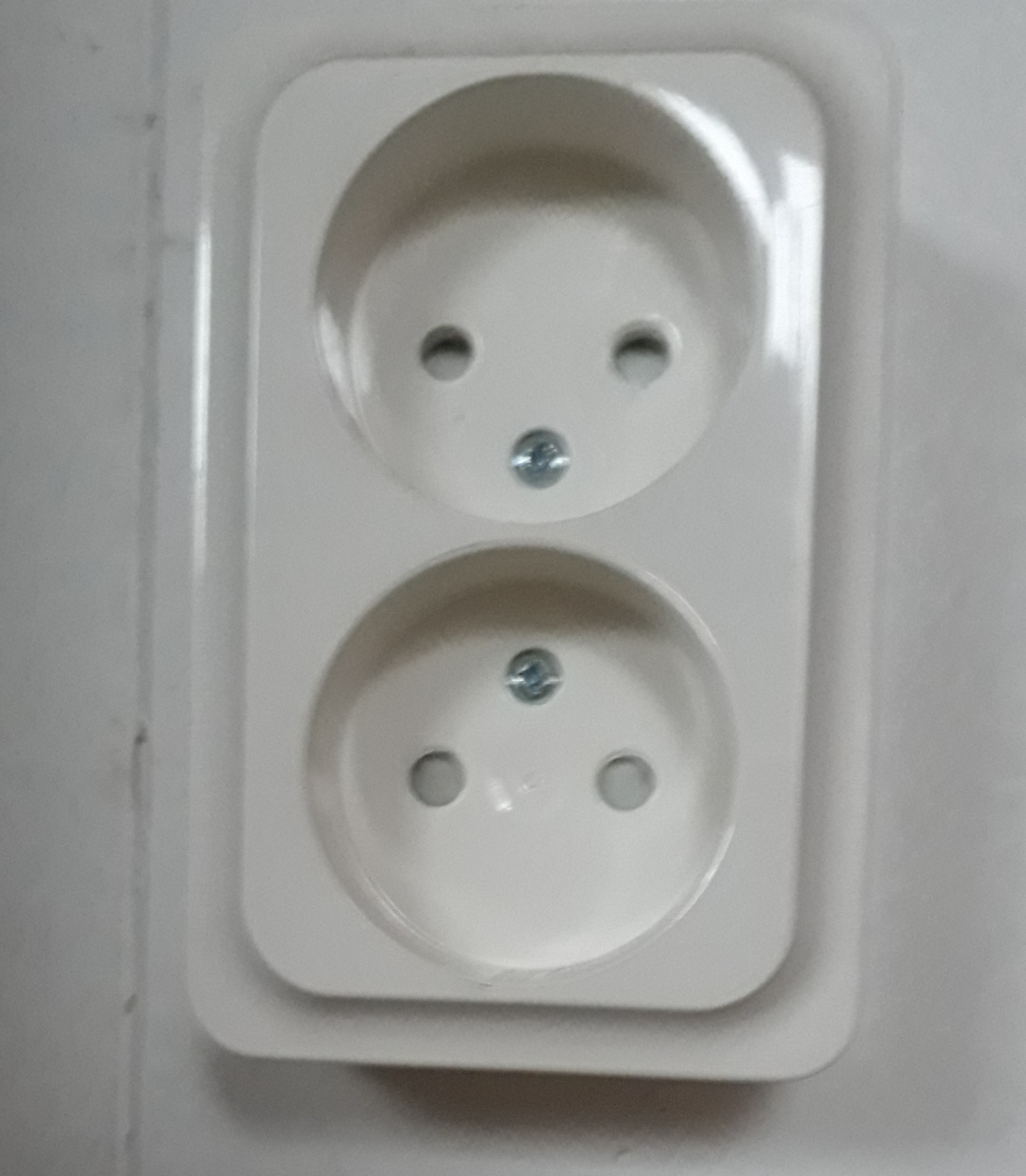

Synar man bilden noga syns det metall i hålet i mitten, där jordbyglarna i kåpan ska få kontakt.
Synar man bilden noga syns det metall i hålet i mitten, där jordbyglarna i kåpan ska få kontakt.
Det kan vara så att det är fel kåpa, eller så har tillverkaren valt samma botten till både jordade och ojordade uttag. Uttaget bör jordas. Alla uttag bör vara jordade, det är dock inte detsamma som att uttag ska bytas. Ett uterum kan normalt räknas som ett torrt, icke brandfarligt utrymme. Frågan är när det är byggt? Efter -94 och det borde varit jordade uttag.
Med största sannolikhet är det fel kåpa
Hej,
Tack för alla inlägg

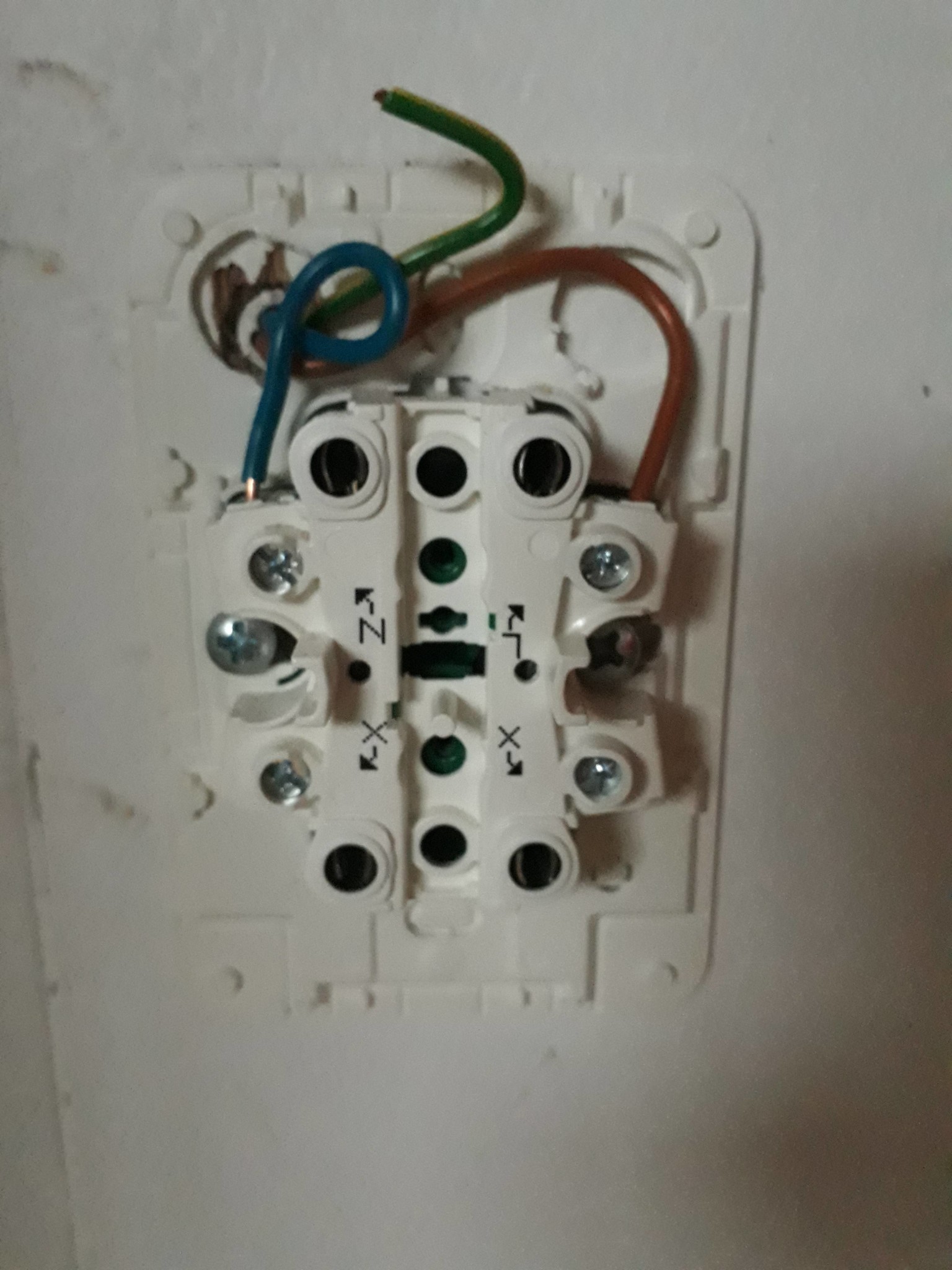

Här är bilder på sista eluttaget i slingan ute i vårt uterum. Som synes så är inte jordledaren kopplat i detta fallet. Jag har försökt följa kabeln baklänges in till centralen men den "försvinner" i väggar och golv. Jag misstänker emellertid att kabeln passerar garaget + förråd och där är alla eluttag jordade. Är det tillåtet att både ha jordat och ojordade eluttag på samma slinga?
Jag tänkte dra en ny 3 ledad kabel från garaget in i uterummet innan jag ringer elektrikern för att spara lite pengar. Men det är kanske inte nödvändigt.
Huset är från 60-talet men uterummet är nyare och när det är byggt går inte att få reda på. Inget svartbygge enligt kommunens bygg och plan.
Tack för alla inlägg
Här är bilder på sista eluttaget i slingan ute i vårt uterum. Som synes så är inte jordledaren kopplat i detta fallet. Jag har försökt följa kabeln baklänges in till centralen men den "försvinner" i väggar och golv. Jag misstänker emellertid att kabeln passerar garaget + förråd och där är alla eluttag jordade. Är det tillåtet att både ha jordat och ojordade eluttag på samma slinga?
Jag tänkte dra en ny 3 ledad kabel från garaget in i uterummet innan jag ringer elektrikern för att spara lite pengar. Men det är kanske inte nödvändigt.
Huset är från 60-talet men uterummet är nyare och när det är byggt går inte att få reda på. Inget svartbygge enligt kommunens bygg och plan.
Hobbyelektriker
· Värmland, Molkom
· 26 837 inlägg
Regeln om jordade och ojordade uttag gäller per rum, och det gäller bara torra rum. I ett uterum ska alla uttag vara skyddsjordade så det är fel från början.
Helst vill man ju kontrollera att skyddsledaren går "rätt väg" men man kan åtminstone mäta. Om det finns en JFB så är ger mätningen ett större värde då man kan skilja på N och PE, dvs mäta skillnad med JFBn sluten respektive bruten.
Helst vill man ju kontrollera att skyddsledaren går "rätt väg" men man kan åtminstone mäta. Om det finns en JFB så är ger mätningen ett större värde då man kan skilja på N och PE, dvs mäta skillnad med JFBn sluten respektive bruten.

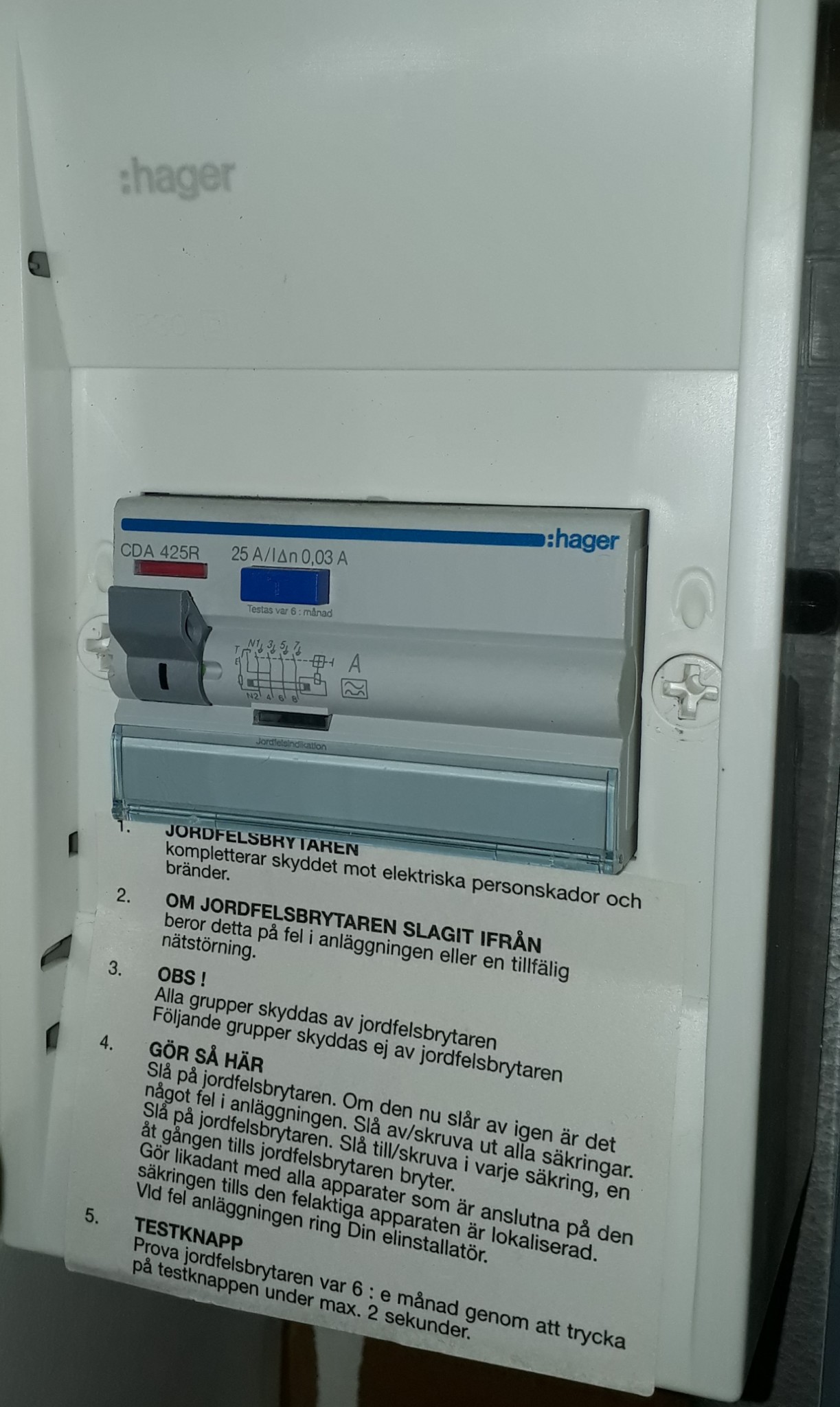

@Siltberg tack för svaret. Jo en JFB finns allt i elskåpet men om den är kopplad?

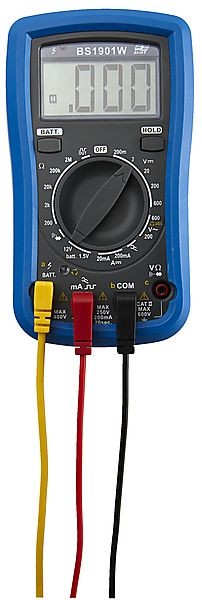

Innan jag ringer elektrikern skulle man kunna använda en el-mätare typ den på bilden för att undersöka skyddsledaren. Lite dumt att dra en ny kabel om det inte behövs.
Innan jag ringer elektrikern skulle man kunna använda en el-mätare typ den på bilden för att undersöka skyddsledaren. Lite dumt att dra en ny kabel om det inte behövs.
Bästa svaret
Hobbyelektriker
· Värmland, Molkom
· 26 837 inlägg
Dessutom ska gruppförteckningen visa vad JFBn skyddar.
Jag tror inte du kan förbereda speciellt mycket här då kabeln verkar finnas på plats. Det behövs nya uttag och kontroll av skyddsjorden. Men om du vill skaffa dig en uppfattning om kabeln behöver bytas på någon sträcka pga avbruten skyddsjord så visst kan du mäta. Jag hoppas du tar chansen att även lära dig lite.
Detta var en liten blandning av olika mätningar man kan göra och inte en komplett sekvens som man alltid ska göra. Nu kan det ju bli fel här, t.ex att du inte får kontakt när det borde vara det. Då får du backa och mäta mot en punkt närmare centralen för att hitta var skyddsjorden är bruten.
Jag tror inte du kan förbereda speciellt mycket här då kabeln verkar finnas på plats. Det behövs nya uttag och kontroll av skyddsjorden. Men om du vill skaffa dig en uppfattning om kabeln behöver bytas på någon sträcka pga avbruten skyddsjord så visst kan du mäta. Jag hoppas du tar chansen att även lära dig lite.
- Ställ instrumentet i spänningsmätning AC 600 V~ (kl 4).
- Placera mätsladdarna i rätt terminaler på instrumentet (de två längst till höger).
- På din sista bild, mät att du har 230 V AC mellan blå och brun, 230 V mellan brun och den lösa skyddsjordsledaren, och 0 V mellan blå och skyddsjord.
- Bryt strömmen på huvudbrytaren i centralen men låt JFBn vara sluten.
- Mät i samma uttag att det nu är 0 V överallt.
- Ställ instrumentet i summerläget (kl 8) och kontrollera att den låter och visar ett lågt värde nära noll ohm när du för ihop mätspetsarna.
- Mät mellan den blå och den lösa skyddsledaren. Det ska finnas kontakt eftersom jord och nolla är sammankopplade i elcentralen, före JFBn, så detta är ett snabbt test att skyddsjorden ser ut att ha kontakt. Instrumentet ska visa max 2 ohm med hänsyn till mätonoggrannheten.
- Bryt JFBn genom att fälla ned vippan.
- Summra återigen på samma sätt i detta uttag. Nu ska det inte finnas kontakt då JFBn är bruten, detta under förutsättning av JFBn skyddar dessa uttag.
- Tag en lång jordad skarvsladd och plugga in den i ett uttag nära elcentralen som du tror är skyddsjordat efter ordning.
- Mät mellan skyddsjordsblecket i skarvsladdsuttaget och en skruv på elcentralen. Det ska finnas god kontakt. Det resistansvärde du läser kan du använda som referens. Övriga mätningar du gör bör inte visa ett värde som är mer än 1 ohm högre.
- Nu kan du med skarvsladden gå runt och mäta de jordpunkter du har, t.ex i uttagen i uterummet, och kontrollera att de har kontakt med jord i centralen. Om inte skarvsladden räcker kan du flytta den till ett nytt uttag som du först har kontrollerat på detta sätt.
Detta var en liten blandning av olika mätningar man kan göra och inte en komplett sekvens som man alltid ska göra. Nu kan det ju bli fel här, t.ex att du inte får kontakt när det borde vara det. Då får du backa och mäta mot en punkt närmare centralen för att hitta var skyddsjorden är bruten.
Jag bugar och tackar för den utförliga arbetsbeskrivningen och den tid du har lagt på svaret. Nu ska jag läsa in mig på detta ämne under mellandagarna. Återkommer förmodligen med ytterligare frågor så småningom
. Stort tack /Beeo
