Tillåtet med 2 tampar på JFBR:s N-plint?

[Floppman]

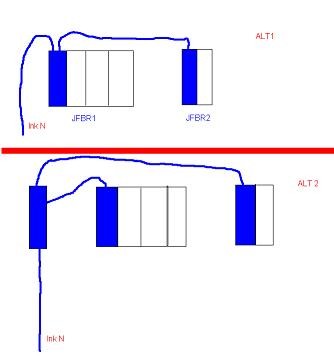

I en ny central med 2 JFBR, måste man dela ink. nolla med plint innan brytarna eller är det tillåtet att bygla mellan JFBR? Alltså är det tillåtet med 2 tampar på N-plinten på JFBR som alt 1 på bilden?



[Fotografen]

En del plintar är godkända för det, en del inte.



[Floppman]

hagers 4-p jordfelsbrytare är det, E2163660 som i såna fall behöver 2 tampar i samma plint.
Var finns info om vilka som är ok?



[Floppman]

värst vad lite svar det blev här... Måste väl vara ganska vanligt fenomen med dagens TN-S system
Hur gör ni?



[Sawsaw]

Du ska koppla som i den undre bilden, alltså separata nollor från N-skenan.



[x man]

Följdfråga: Anta att man har en 4-polig jordfelsbrytare som beskrivs ovan och kompletterar med en personautomat som ska vara aktiv även om den 4 poliga jf-brytaren löser ut. Nollan kopplas isåfall som i exempel 2 på inkommande nolla via en extra noll plint, men var tar man fasen ifrån om man nu inte ska/får lägga dubbelt efter h-brytaren. Någon typ av extra fas plint eller?

//Janne



[Floppman]

Du ska koppla som i den undre bilden, alltså separata nollor från N-skenan.

Betyder alltså att man ska ha 3 nollskenor i en central med 2 JFBR.
Känns ju lite som ännu en möjlig felkälla, desto fler plintar, desto större risk... Men visst, är ju bättre att var ledare får sin egen plint.
Betyder ju också att Hagers kapslingar inte är förberedda för 2 JFBR (om man nästan fyller centralen).

Passar bifogade plinten på DIN-skena?



[Floppman]

Följdfråga: Anta att man har en 4-polig jordfelsbrytare som beskrivs ovan och kompletterar med en personautomat som ska vara aktiv även om den 4 poliga jf-brytaren löser ut. Nollan kopplas isåfall som i exempel 2 på inkommande nolla via en extra noll plint, men var tar man fasen ifrån om man nu inte ska/får lägga dubbelt efter h-brytaren. Någon typ av extra fas plint eller?

//Janne

De flesta dvärgar har en skruvplint bakom fasskenans plint. Där kan du ta fasen.



[x man]

Personskyddsautomaten är ju en säkring o jf-brytare i samma enhet. Det som frågan gällde är att ta ingående fas direkt efter huvudbrytaren och därefter till personskyddsautomaten. Då h-brytaren endast har 1skruvansl./fas undrar jag hur man går till väga om man nu inte ska lägga dubbelt där. Måste man även där (som i nollans fall) ha en extra plint?

//Janne



[Floppman]

Vet inte vad reglerna säger men har aldrig sett det. Man lägger personskyddsfasen på 4-p jfb:s inkommande fas. Rätta mig om jag har fel.



[x man]

Okej, men jag har för mig att även där finns endast en ansl./fas. Däremot på utgående så finns det plats både för fasskena och tråd vilket inte är aktuellt då automaten inte ska påverkas av den 4-poliga jf-brytaren. Så frågan kvarstår; dubbel ansl. eller sep. fasplint?



[petersv]

Det beror helt på var tillverkaren av modulen anger som godkännt användingsområde. På jobbet byggdes en central med moduler ur Hagers sortiment godkända för 2 st RK på matningssidan. Å andra sidan, i en ännu större central (större huvudsäkringar) användes en kapsling med inbygd riktigt grov fasplint, bl.a. för att modulerna inte var godkända för två så grova ledare.



[Sawsaw]

Passar bifogade plinten på DIN-skena?

Ja, det gör den!



[Floppman]

det är alltså tillåtet med dubbla anslutningar på faserna men inte på nollan?



[x man]

Om det nu är tillåtet med dubbla ansl. på den 4-poliga jf-brytarens ingång så är det ju lite märkligt att man inte kan göra samma sak med nollan. Det är ju samma typ av förutsättningar vad gäller ansl. & kabel area både för fas & nolla.

Sawsaw: Hur skulle du ha gjort? Vad är "by the book" att göra i detta fall?

//Janne
