Har ändrat i värmepumpsinstallationen och kör arbetstank och två¨separata slingor från tanken med egna cirkulationspumpar.

Bör GT1 givaren sitta nederst i tanken eller på returen från tanken innan det blandas med returerna från slingorna?

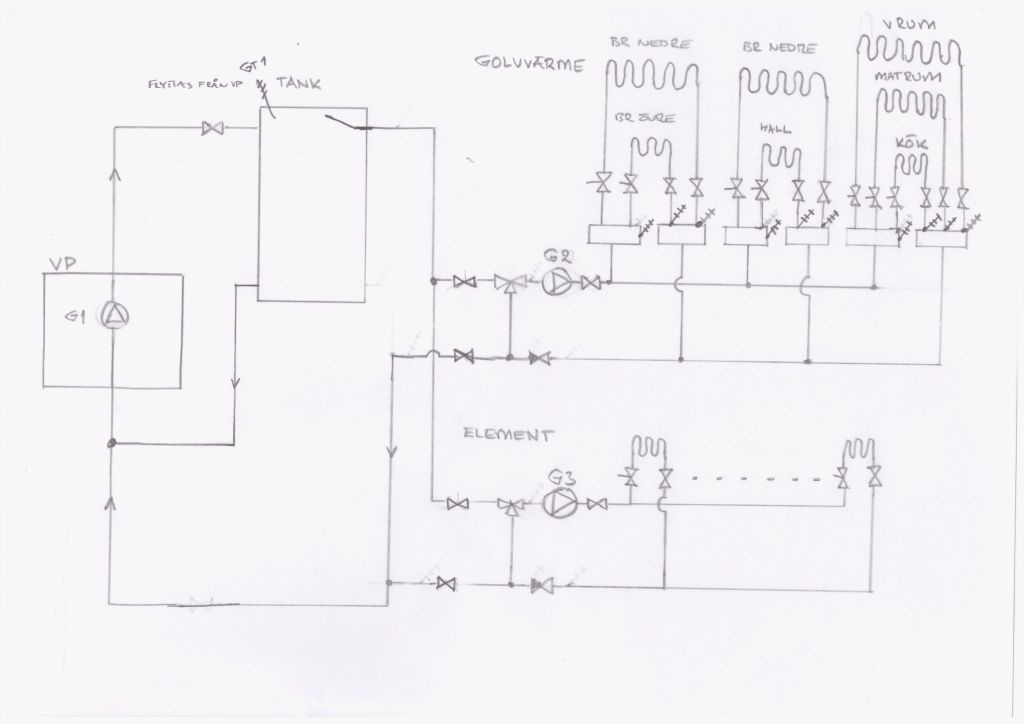

Handritad skiss av värmepumpsystem med tank, slingor, cirkulationspumpar och temperaturgivare placerade i en installationsschema.
Inloggade ser högupplösta bilder
Skapa konto
Gratis och tar endast 30 sekunder

R
GT1 brukar vara framledningsgivare , VP verkar vara lite av vattenkokare , ska den bara ladda mot tanken och starta/stoppa ( lite av ON/OFF - VP ) på vissa temperaturer
Dom 2 system som du har vill ha en viss mängd vatten , klarar VP att leverera samma mängd
Flöde system 1 + 2 = VP :s cirkpump , i den kopplingen så ger VP till tanken och sedan ut till systemen .,

GT1 är returgivaren enligt NIBEs och IVTs benämningar.

I princip är det som du beskriver, det följer NIBEs "Volym och flödesutjämnare, 3 rörs lågtempererat obalanserat flöde" inkopplingsexempel.
Besvärligt värmesystem gör att jag behöver kunna styra temperatur och flöde separat i golv resp element .

R
Är det en inverter eller en vanlig kolvkompressor ., lite skillnad på driften
Du har 2 separata system . golv lågtemp och element något mer i temp , det är väldigt svårt att få balans direkt ut från en VP då , har du styrning på GV så kan det gå att ha temp ut för elementen och fördelare
GV -temp styrs separat
Ett aber , sitter den på returen före tanken så kommer det att vara svalare på den till att börja med , men sen ökar tempen till pumpen när tanken börjar bli full , är den direkt före VP kan det bli högre temp på returen och då sänker VP utgående temp
För att få ut så varmt som möjligt direkt ut på systemen ska koppla lite annorlunda på topp tank , se skiss
då kommer flödet att ätas upp av systemen och det som blir över går i tanken

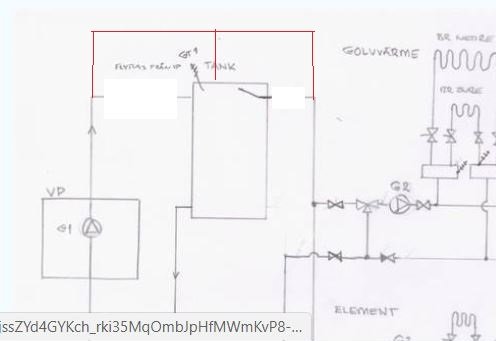

  • Handritad skiss som visar en schematisk installation för en värmepumpsanslutning med tank och flödesvägar.
    Inloggade ser högupplösta bilder
    Skapa konto
    Gratis och tar endast 30 sekunder
  • Gilla
Umbo
  • Laddar…
Det är en IVT Greenline HT plus C9 så jag tror att det är en vanlig kolvkompressor.

Kopplingen du visar var under diskussion, Niber har med den i UKV200 manualen men för flerbostadshus, men till slut föll valet på den variant Nibe rekommenderar för villor (sid 12 i installationshandboken) https://www.nibe.se/assets/documents/23741/331834-1.pdf

Själva problemet med värmesystemet är att golvslingorna är från 1960, stålrör ingjutna i betongplattan med väldigt lite isolering under, kräver i princip samma framledningtemp som elementslingan och mycket flöde.
Tidigare inkoppling på traditionellt sätt, utan arbetstank, där VPns cirkpump drev elementen och extern pump golvslingorna via shunt funkade inte. Shunten var tvungen att vara fullt öppen och det blev då dåligt flöde i elementslingorna

R
Det är lite av vattenkokare som din VP fungerar som
Med den kopplings som jag skissade på gör att det kommer lite varmare vatten som går förbi tanken , den värme som VP gör trycks rakt ut till systemet och blandas inte ut i tanken till lägre temp .
det som inte systemet äter upp går in i tanken . VP cirkpump , vad står det på skylten , vilken fart står den på , är nog 1 - 2 -3 på den , och vilken cirkpump till systemet och vilken fart har den 1 - 2 - 3
Om farten är för hög på VP: s pump hinner den inte värma på riktigt
Kan du mäta tur och retur på VP , samt vad har du för temp fram och retur på systemet
Det är lite fel årstid nu för att mäta och ev .justera något
