Kabel dragning 3st lampor och 2 brytare
Om man har en kopplingsdosa som är ansluten till 3st lamp grupper som är spottar i taket, lamputtag och led diod i fönster smyg och sen vill man kunna styra alla 3 lampor ifrån två platser hur ser då kabeldragningen ut?
Alla lampor och båda brytarna är dragna till samma kopplingsdosa. Alltså brytarna är inte kopplade direkt till varandra utan kopplingadosan är mellan stationen för allt. Självklart har kopplingsdosan matning med 230.
Alla lampor och båda brytarna är dragna till samma kopplingsdosa. Alltså brytarna är inte kopplade direkt till varandra utan kopplingadosan är mellan stationen för allt. Självklart har kopplingsdosan matning med 230.

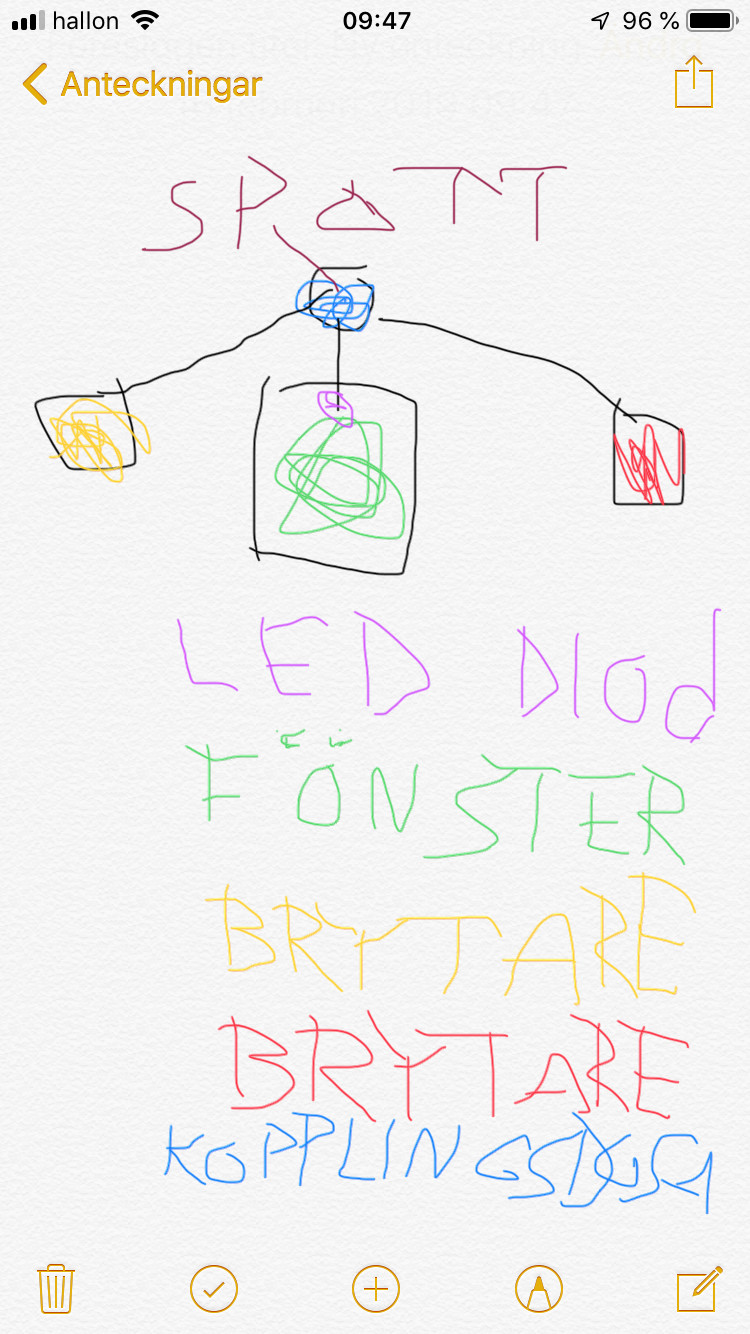

Här kommer en jätte ful bild som jag ritade i telefonen. Inte lätt asså
Den visar ett fönster och över där sitter en kopplingsdosa där det ska vara en plejd puck kopplad till led diod som är infälld i fönster smygen under. Slangar är dragna mellan 2 brytare till kopplingadosan och koppmingsdosa. Ska även ha ett lamp uttag för fönsterlampa förbrett. Finns också 230v spottar i taket med drivdon till vardera spott så behövs bara kopplas till tändtråd.
Men är totalt 3 st olika lampgrupper som ska brytas ifrån 2 platser.
Den visar ett fönster och över där sitter en kopplingsdosa där det ska vara en plejd puck kopplad till led diod som är infälld i fönster smygen under. Slangar är dragna mellan 2 brytare till kopplingadosan och koppmingsdosa. Ska även ha ett lamp uttag för fönsterlampa förbrett. Finns också 230v spottar i taket med drivdon till vardera spott så behövs bara kopplas till tändtråd.
Men är totalt 3 st olika lampgrupper som ska brytas ifrån 2 platser.
Hobbyelektriker
· Värmland, Molkom
· 23 504 inlägg
Den är fin, men vi saknar uppgifter om hur dessa lampor styrs. Om det handlar om AV/PÅ så är det en traditionell trappkoppling du behöver (sök på forumet). Handlar det om PUSH så ska strömbrytarna parallellkopplas och kompletteras med en fjäder (sök på forumet)
Hobbyelektriker
· Värmland, Molkom
· 23 504 inlägg
Tre trådar, lämpligen orange och två vita. Ingen ledare som används i trappkopplingen får vara blå eller grön/gul.
Dra man i 5 st så klarar man alla framtida kopplingsfall!
Brun/Blå/GulGrön/Orange/Vit
Fas/Nolla/Skyddjord/Tändtråd/Tändtråd
Ibland klarar man sig med en tändtråd, men har man 2 behöver man inte tänka i förväg, kan alltid lägga till funktioner i efterhand utan extra kostnad.
Brun/Blå/GulGrön/Orange/Vit
Fas/Nolla/Skyddjord/Tändtråd/Tändtråd
Ibland klarar man sig med en tändtråd, men har man 2 behöver man inte tänka i förväg, kan alltid lägga till funktioner i efterhand utan extra kostnad.
Det ansluts med WAGO221 i kopplingsdosan.T Toddep skrev:
Jag tolkar att TS vill kunna styra 3 olika lampgrupper individuellt från två platser. Dvs. han skulle behöva en trippel trappomkopplare. En sådan finns inte, de finns max som dubbla. Så i så fall behövs det dubbla dosor för brytarna. Så man kan sätta en dubbeltrapp och en enkeltrapp.
Om du ska ha traditionella trappkopplingar för att styra lamporna och att du ska styra lamporna inviduellt så måste det vara minst sju trådar till vardera strömbrytargrupp, då bör/måste det vara antingen dubbla 16-rör eller ett 20-rör, men det är bara några få apparatdosor som har 20-anslutning.
Sedan så är egentligen både dragning av rör & tråd behörighetskrävande arbete.
Vissa elektriker låter kunderna dra rör & ev. tråd men det gäller (oftast) att ha kommit överens med elektrikern innan, elektrikern kan ha speciella krav på denna dragning/koppling.
Sedan så är egentligen både dragning av rör & tråd behörighetskrävande arbete.
Vissa elektriker låter kunderna dra rör & ev. tråd men det gäller (oftast) att ha kommit överens med elektrikern innan, elektrikern kan ha speciella krav på denna dragning/koppling.
4st tänd och mellan trådar då alltså för att kunna styra 3st lampor ifrån 2 platser.Demmpa skrev:
Då ska jag se till att få i 7 ledare i röret så får elektrikern lösa detta sen.
Jag känner elektrikern som är snäll som låter en göra förarbete själv. Lika bra att dra fram någon extra tråd när man är osäker så det alltid finns iaf så man klarar sig
Tack för hjälpen
En tanke va att kanske det vore smartare att koppla en brytare till kopplingsdosan och sen en slang mellan brytarna för att spara plats i kopplingsdosan till plejd pucken som också ska få plats.
Alltså både brytarna o är ihop kopplade och bara en till kopplingsdosan eller detta fungerar inte?
Alltså både brytarna o är ihop kopplade och bara en till kopplingsdosan eller detta fungerar inte?
