Inkoppling trådbunden golvvärme termostat
Hej
Jag har idag ett golvvärme system med LK ställdon samt en Tetragonia rumstermostat "TAE S13 2C".
Jag har tänkt byta ut till LK's S2 rumstermostat. Det är NC varianten jag har valt då mina ställdon stängs om man bryter strömmen till dem.
De har lite olika inkopplingschema och undrar därför om någon har möjlighet att hjälpa mig hur de nya termostaten ska kopplas.
Den ursprungliga termostaten ser ut såhär: (nr6 är extern givare och de har jag inte)

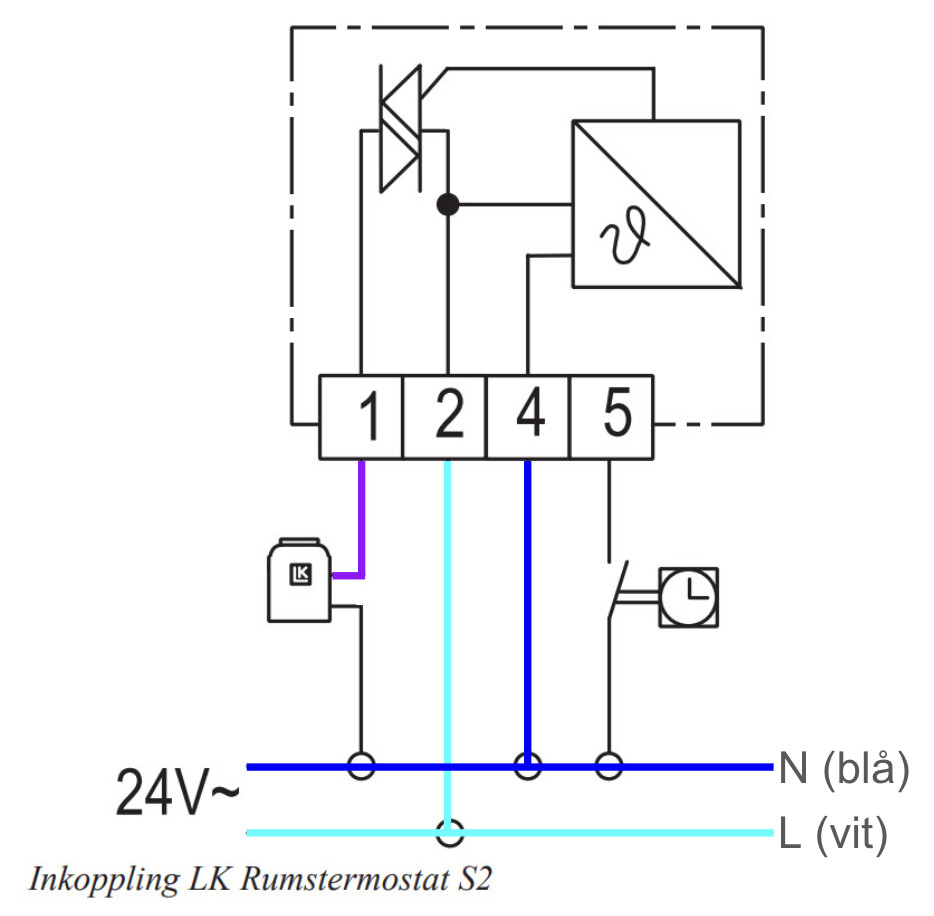

Den termostat jag vill koppla in LK S2 (NC) har kopplings schema såhär:
Slänger in PDF till bägge termostaterna här om det är något jag missat i texten:
http://syxthsense.com/product/product_pdf/TH6.11-TAE-S13.pdf
https://www.lksystems.se/globalassets/inriver/resources/se.33.c.149_lk-rumstermostat-s2-24v-nc.pdf
Tack på förhand!
Jag har idag ett golvvärme system med LK ställdon samt en Tetragonia rumstermostat "TAE S13 2C".
Jag har tänkt byta ut till LK's S2 rumstermostat. Det är NC varianten jag har valt då mina ställdon stängs om man bryter strömmen till dem.
De har lite olika inkopplingschema och undrar därför om någon har möjlighet att hjälpa mig hur de nya termostaten ska kopplas.
Den ursprungliga termostaten ser ut såhär: (nr6 är extern givare och de har jag inte)
Den termostat jag vill koppla in LK S2 (NC) har kopplings schema såhär:
Slänger in PDF till bägge termostaterna här om det är något jag missat i texten:
http://syxthsense.com/product/product_pdf/TH6.11-TAE-S13.pdf
https://www.lksystems.se/globalassets/inriver/resources/se.33.c.149_lk-rumstermostat-s2-24v-nc.pdf
Tack på förhand!
Vad är det du vill ha hjälp med?
Är de befintliga termostaterna också 24V?
Är de befintliga termostaterna också 24V?
Vill ha hjälp med hur jag ska koppla in den nya termostaten så att det blir rätt. Då kopplingsschemat är olika vill jag bara att någon med mer kunskap kollar över de så att jag inte kopplar felA Emil_K skrev:
Yes båda är 24V
Hobbyelektriker
· Värmland, Molkom
· 27 097 inlägg
Utifrån schemat ska den kopplas så här:
Matning 24 V till 2 och 4.
Ställdonet till 1 och 4.
Eventuell nattsänkning till 4 och 5.
Matning 24 V till 2 och 4.
Ställdonet till 1 och 4.
Eventuell nattsänkning till 4 och 5.
Tror Bo tittat på fel bilder. Du ska koppla gamla 1,4 till nya 2 sen gamla 2 till nya 4 och slutligen gamla 3 till nya 1.N Nicke_A skrev:Vill ha hjälp med hur jag ska koppla in den nya termostaten så att det blir rätt. Då kopplingsschemat är olika vill jag bara att någon med mer kunskap kollar över de så att jag inte kopplar fel
Yes båda är 24V
Gör som Bo skrev så blir det rätt.
Ser du något som skiljer i den 1:1 översättning av gammal till ny för anslutningarna som står i #5? Är TS osäker på hur anvisningarna ska tolkas är det en enkel väg.Med lite mer kunskap hade han aldrig frågat hur.A Emil_K skrev:
Skillnaden mellan ditt och Siltbergs inlägg är att Bo fick med båda sidorna av ställdonetGK100 skrev:
Hej igen !
Nu verkar det som att det inte funkar ändå.. Termostaten kallar på värme men när den kallat på värme så stänger den inte ställdonet igen efter att temperatur är uppnådd.
På den gamla termostaten var kopplingen såhär:
1: Vit och ljusblå
2: Blå
3: Lila
4: Ljusblå
Den ljusblå är endast kopplad mellan 1 och 4.
På den nya termostaten har jag kopplat såhär:
1: Lila och ljusblå
2: Vit och ljusblå
4: blå
Det som är värt att notera är att i kabeldragningen finns en ljusblå kabel som går hela vägen till kopplingsboxen men där inte inkopplad någonstans.
Slänger med en bild på hur det ser ut i kopplingsboxen också :
Nu verkar det som att det inte funkar ändå.. Termostaten kallar på värme men när den kallat på värme så stänger den inte ställdonet igen efter att temperatur är uppnådd.
På den gamla termostaten var kopplingen såhär:
1: Vit och ljusblå
2: Blå
3: Lila
4: Ljusblå
Den ljusblå är endast kopplad mellan 1 och 4.
På den nya termostaten har jag kopplat såhär:
1: Lila och ljusblå
2: Vit och ljusblå
4: blå
Det som är värt att notera är att i kabeldragningen finns en ljusblå kabel som går hela vägen till kopplingsboxen men där inte inkopplad någonstans.
Slänger med en bild på hur det ser ut i kopplingsboxen också :
