Infästning, limträ

[grusgång]

Hej!

Har ett litet sommarprojekt med en altan/uterum bestående av limträstomme.

Jag funderar över infästningen av takåsarna hur man kan göra det osynligt mot nockbalk? Vill helst inte använda några synliga "balkskor".

Se bild



[Matti_75]

Konstruktionsskruv



[bossespecial]

Fundera på om du kan lägga dem på nockbalken ist.



[grusgång]

Fundera på om du kan lägga dem på nockbalken ist.

det hade varit enklast men det är ett fönster på övervåning som bestämmer totalhöjd.



[grusgång]

Konstruktionsskruv

det såg intressant ut , så skråa x antal sådana från var sida?



[Leif i Skåne]

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder

Man lägger en 45 X 70 som limmas och skruvas fast i underkant av nockbalken på denna lägger man spärrarna.



[grusgång]

Man lägger en 45 X 70 som limmas och skruvas fast i underkant av nockbalken på denna lägger man spärrarna.

Ja så får det nog bli, funderade på det med.

Tack för svaren.


Hur skulle ni förbinda nockbalken med den stående pelaren?



[justusandersson]

Det beror på dimensionerna på balk och pelare. Om de är jämntjocka blir den bästa och snyggaste infästningen med kraftiga skarvjärn (inte spikplåtar) på ömse sidor som hålls ihop med genomgående bultar. Är pelaren betydligt bredare än balken kan du göra en ursågning i pelaren för balken och fästa dem med bult eller skruv.



[Leif i Skåne]

Ja så får det nog bli, funderade på det med.

Tack för svaren.


Hur skulle ni förbinda nockbalken med den stående pelaren?

Den stående pelaren är limträ 115 och nockbalken är 63 mm tror jag så man sågar ett jack i mitten som nocken vilar i.

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder



[grusgång]

Det beror på dimensionerna på balk och pelare. Om de är jämntjocka blir den bästa och snyggaste infästningen med kraftiga skarvjärn (inte spikplåtar) på ömse sidor som hålls ihop med genomgående bultar. Är pelaren betydligt bredare än balken kan du göra en ursågning i pelaren för balken och fästa dem med bult eller skruv.

Tack för svar

Takåsar är 66x315
Nockbalk:115x495
pelare:115:115
hammarband 66x315

Så jag ska kolla upp skarvjärn. tack!

Infästningen för nockbalk i gavel funderar jag på att såga upp panel och hitta upplag i väggen. Vet du vad som är rekommenderat upplag i mm?

Uteplatsen blir 9x5,4m



[grusgång]

Den stående pelaren är limträ 115 och nockbalken är 63 mm tror jag så man sågar ett jack i mitten som nocken vilar i.

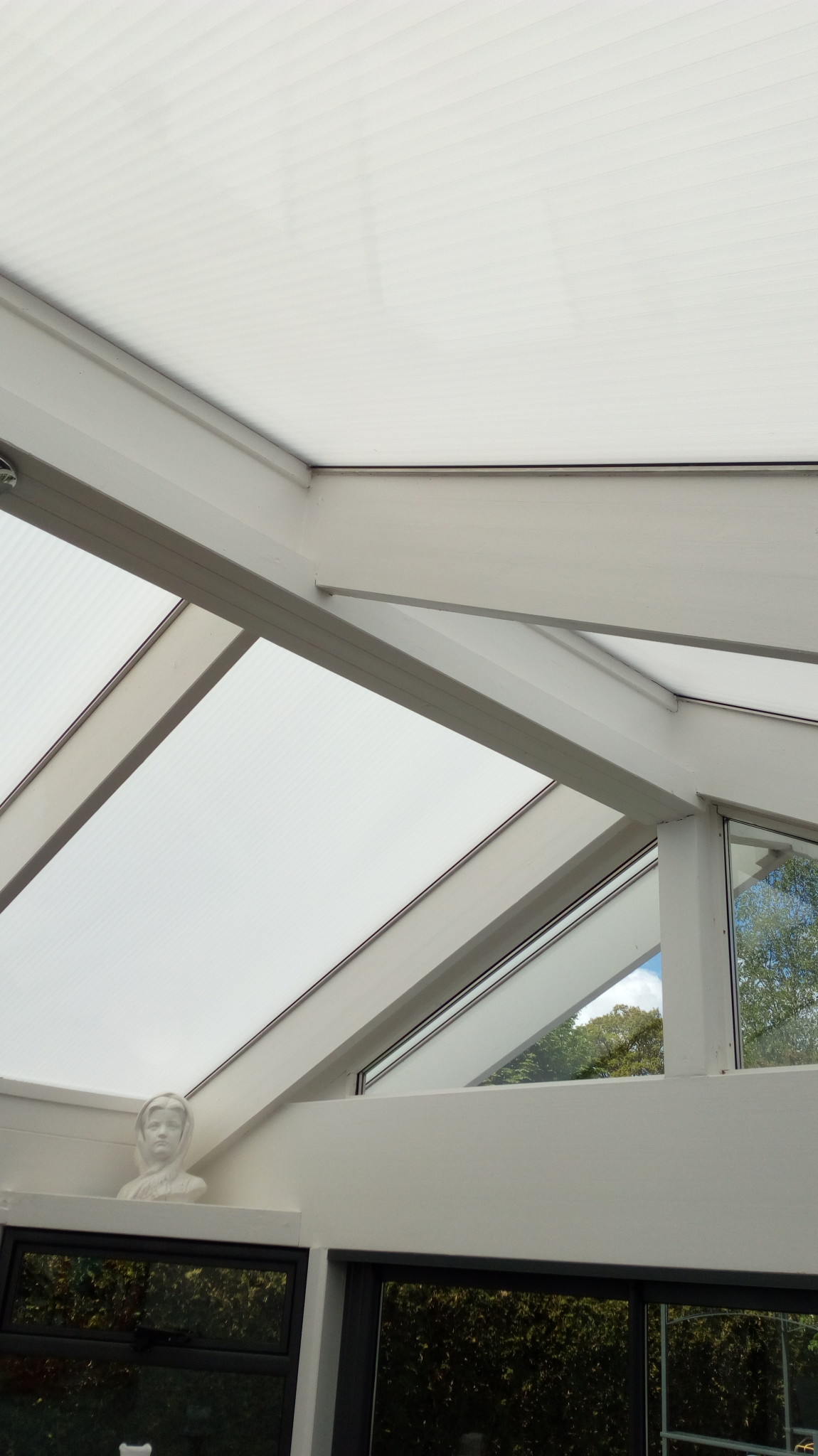

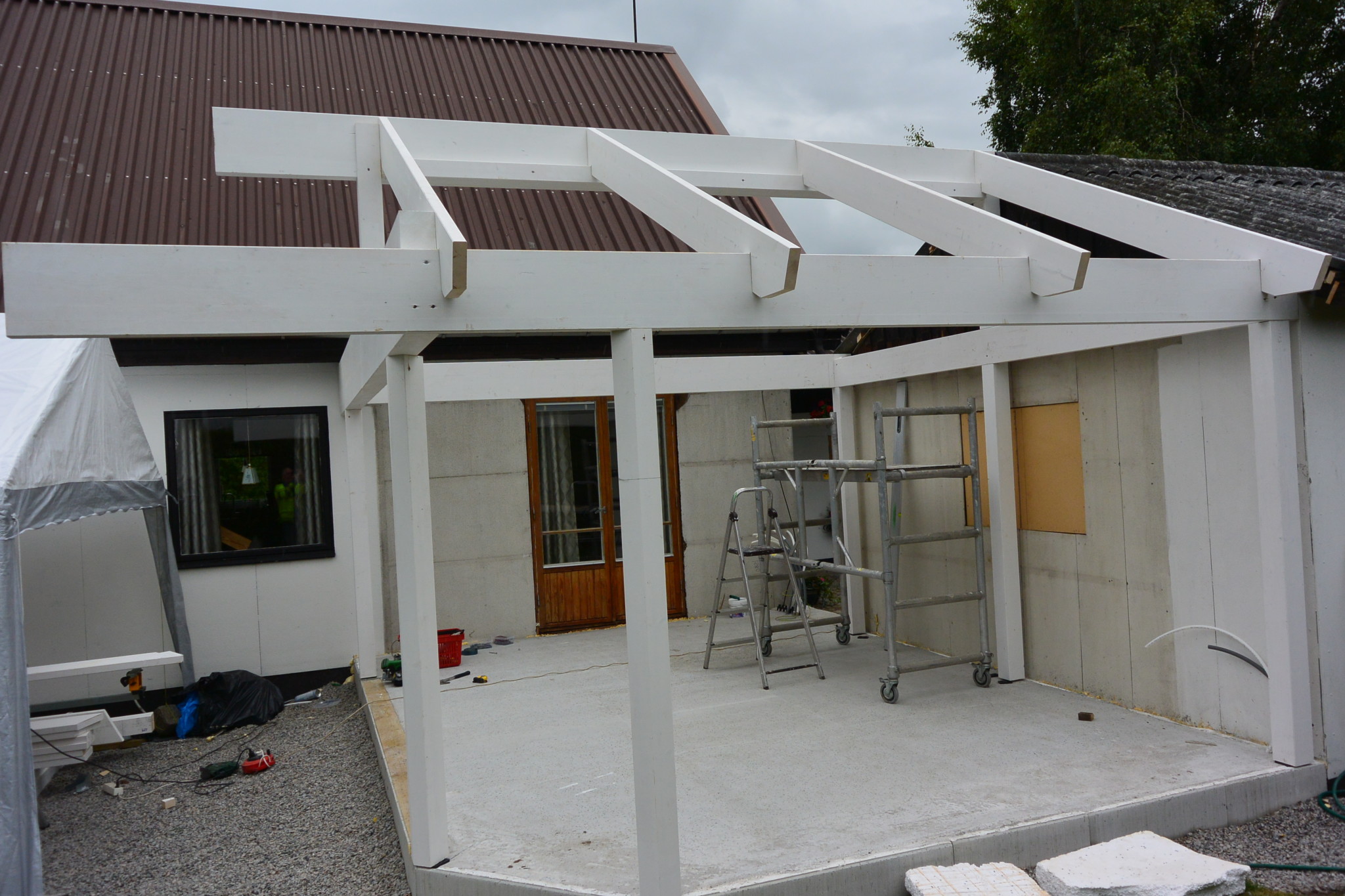

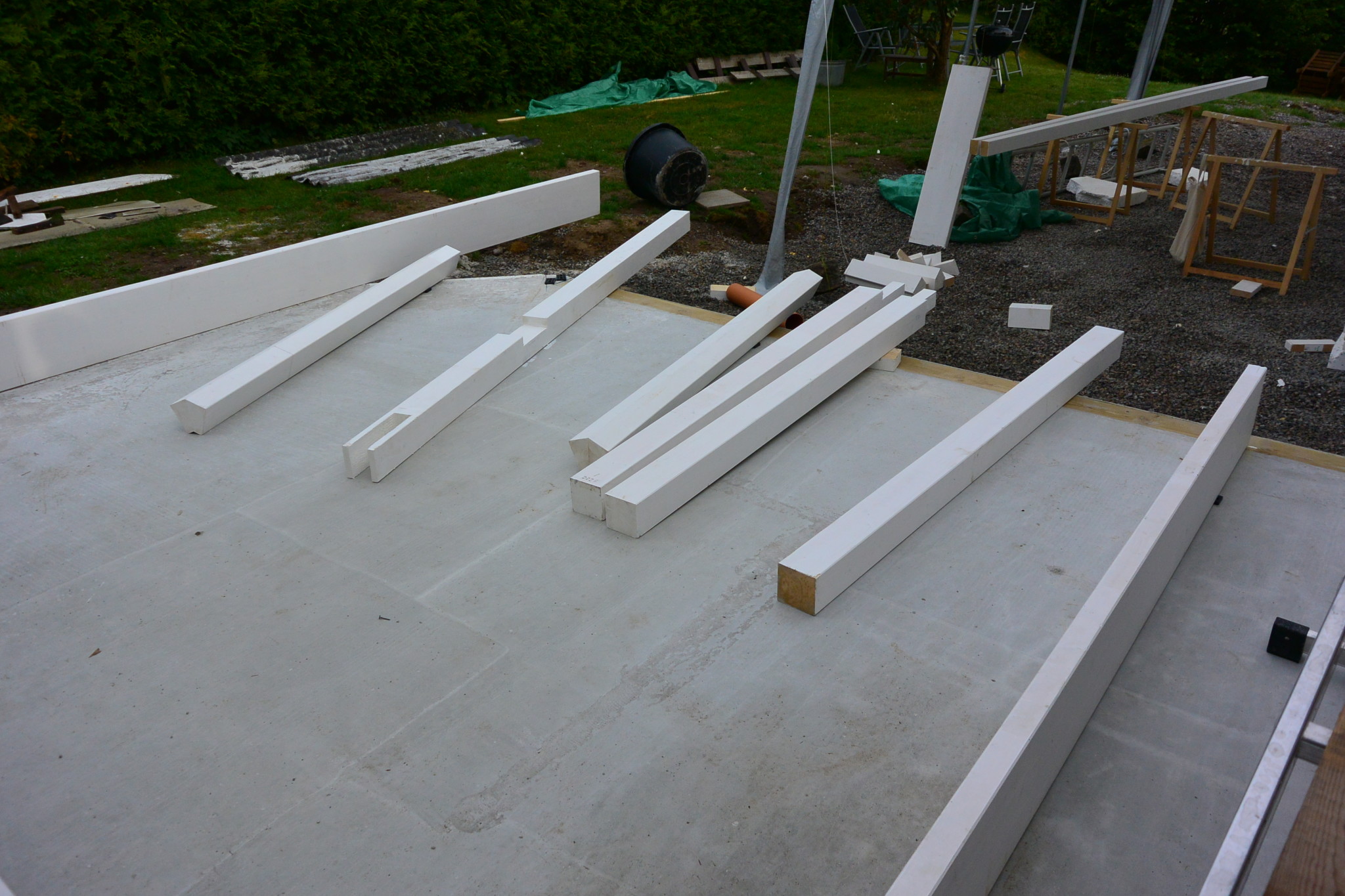

[bild][bild]

Den stående pelaren är limträ 115 och nockbalken är 63 mm tror jag så man sågar ett jack i mitten som nocken vilar i.

[bild][bild]

snygg det blev leif, tack för bilder!

Vad har du för tak? Skulle också vilka ha utan kottlingar men det blir väldans dyrt med mina mått



[justusandersson]

Lämplig storlek på nockbalkens upplag beror bl.a. på snölast och egenvikt. Utan att ha alla data på bordet, men med hänsyn till att det är ett mycket stort tak, skulle jag kunna tänka mig att det rör sig om minst 95 mm.



[grusgång]

Lämplig storlek på nockbalkens upplag beror bl.a. på snölast och egenvikt. Utan att ha alla data på bordet, men med hänsyn till att det är ett mycket stort tak, skulle jag kunna tänka mig att det rör sig om minst 95 mm.

upplag 2 punkter.
snözon 2,5
spännvid nockbalk: 5,3m
nockbalk vikt 160kg
takåsar 4,5m mellan upplag / cc1070



[justusandersson]

Jag skulle vilja öka på upplagslängden till 115 mm. Sedan måste upplaget klara en maxlast på ca 3,6 ton vilket är ganska mycket.



[grusgång]

Jag skulle vilja öka på upplagslängden till 115 mm. Sedan måste upplaget klara en maxlast på ca 3,6 ton vilket är ganska mycket.

ja det var mycket.


Har jag tur så går timmerstommen så pass högt att jag kan avlasta balken på den.


Får undersöka fasaden lite. Det känns som att detta projekt kommer bli meckigt :/

tack för att du tar dig tid att svara
