Hur ska denna detaljplan tolkas?

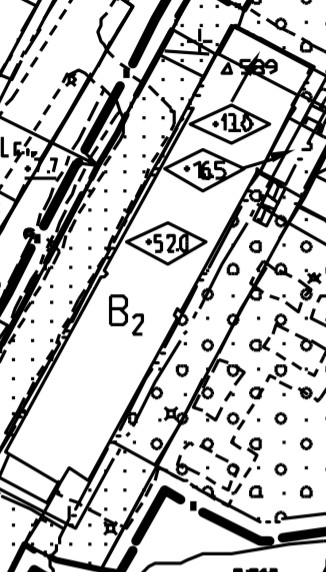

Jag har svårt att tolka detaljplanen nedan då siffrorna ligger på varandra och pilarna knappt syns.
Jag tolkar det som:
Romb med "+52" - Max byggnadshöjd 52 meter för hela huskroppen B2
Romb med pilar "+16.5" resp. "+17" - Max byggnadshöjd 16.5 resp 17 meter för de små tillbyggnaderna i norr och ost.
Men vad står "liten triangel" och siffrorna 5/89 för? Och står det 5,89, 589 eller 58, 9?
Mvh,
F
Jag tolkar det som:
Romb med "+52" - Max byggnadshöjd 52 meter för hela huskroppen B2
Romb med pilar "+16.5" resp. "+17" - Max byggnadshöjd 16.5 resp 17 meter för de små tillbyggnaderna i norr och ost.
Men vad står "liten triangel" och siffrorna 5/89 för? Och står det 5,89, 589 eller 58, 9?
Mvh,
F
Är det verkligen ingen som kan hjälpa mig att tolka denna?
Pilen täcker ju över så man ser inte om det är en punkt där (som i 5.89).
Men min gissning är att det antingen är en befintlig höjd (på 5.89), ELLER (kanske mer troligt) en mätpunkt (polygonpunkt eller triangelpunkt) med nr 589.
Romberna har du nog tolkat rätt - men jag är osäker på om höjden avser från nollplanet (dvs meter över havsytan) eller över marknivån.
Men min gissning är att det antingen är en befintlig höjd (på 5.89), ELLER (kanske mer troligt) en mätpunkt (polygonpunkt eller triangelpunkt) med nr 589.
Romberna har du nog tolkat rätt - men jag är osäker på om höjden avser från nollplanet (dvs meter över havsytan) eller över marknivån.
Eftersom det är ett plus (+) framför höjden så är det över nollplanet. I detaljplanen bör det framgå vilket höjdsystem som avses, RH2000, RH70, RH00 eller kanske något lokalt.
