Hjälp med reläanslutning
Hej

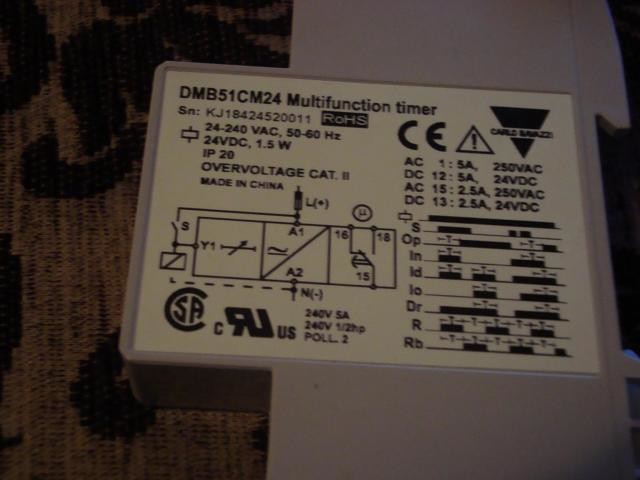

Jag har ett relä med frånslagsfördröjning som jag ska använda till styrning av dragluckorna i samband med vedeldning. Men som amatör på elektronik behöver jag lite hjälp med inkopplingen (se bild). Fas och nolla är inga problem men var sätter jag manövern? Reläet har 6 plintar: A1, A2, Y1, 15, 16 & 18. Reläet kommer att styras av en strömbrytare med återfjädring och reläet ska sedan sluta under inställd tid. Representeras strömbrytaren av "S" på skissen? I så fall ska jag ju ansluta den till Y1. Eller är jag snett ute?
Jag tar mycket tacksamt emot all hjälp jag kan få.
Jag har ett relä med frånslagsfördröjning som jag ska använda till styrning av dragluckorna i samband med vedeldning. Men som amatör på elektronik behöver jag lite hjälp med inkopplingen (se bild). Fas och nolla är inga problem men var sätter jag manövern? Reläet har 6 plintar: A1, A2, Y1, 15, 16 & 18. Reläet kommer att styras av en strömbrytare med återfjädring och reläet ska sedan sluta under inställd tid. Representeras strömbrytaren av "S" på skissen? I så fall ska jag ju ansluta den till Y1. Eller är jag snett ute?
Jag tar mycket tacksamt emot all hjälp jag kan få.
Ok, så 16 eller 18 beror på om jag vill ha ett brytande eller slutande relä.
Men vad betyder den lilla fyrkanten med ett diagonalt streck tvärs över som är kopplad till N via en streckad linje? Last för lägesindikering av brytaren typ lampa eller? Det är denna detalj som fortfarande förbryllar mig en smula.
Men vad betyder den lilla fyrkanten med ett diagonalt streck tvärs över som är kopplad till N via en streckad linje? Last för lägesindikering av brytaren typ lampa eller? Det är denna detalj som fortfarande förbryllar mig en smula.
Ja, anslutning 16 eller 18 beroende på slutande eller brytande funktion vid aktivt relä.
Den lilla symbolen motsvarar en reläspole eller allmän elektromagnet, lite märkligt att de ritar in den så men det är ju inget du behöver tänka på.
Iofs kan det ju vara ett typfall på när man använder ett tidrelä genom att parallella en befintlig manöver för en kontaktor in på Y1.
Den lilla symbolen motsvarar en reläspole eller allmän elektromagnet, lite märkligt att de ritar in den så men det är ju inget du behöver tänka på.
Iofs kan det ju vara ett typfall på när man använder ett tidrelä genom att parallella en befintlig manöver för en kontaktor in på Y1.
