Dimmensionering "funkis altan"
Hej,
Vänder mig i första hand till detta forumet då det är framförallt konstruktions hållfasthet som jag funderar på.

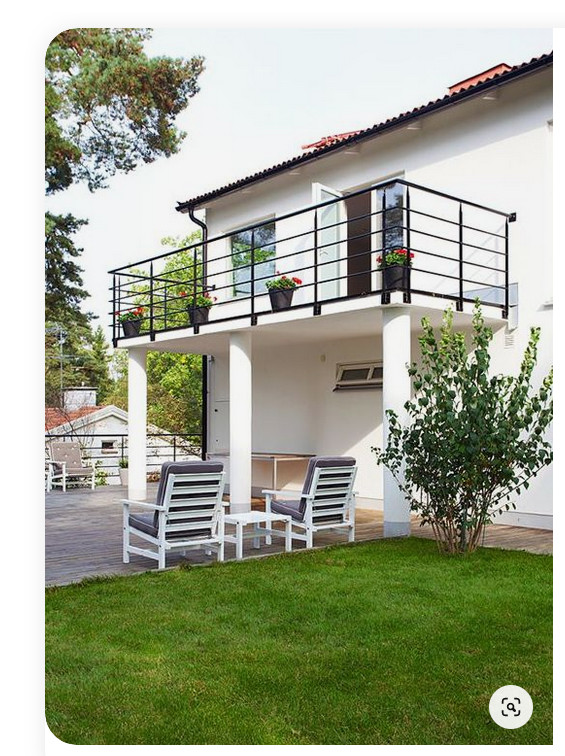

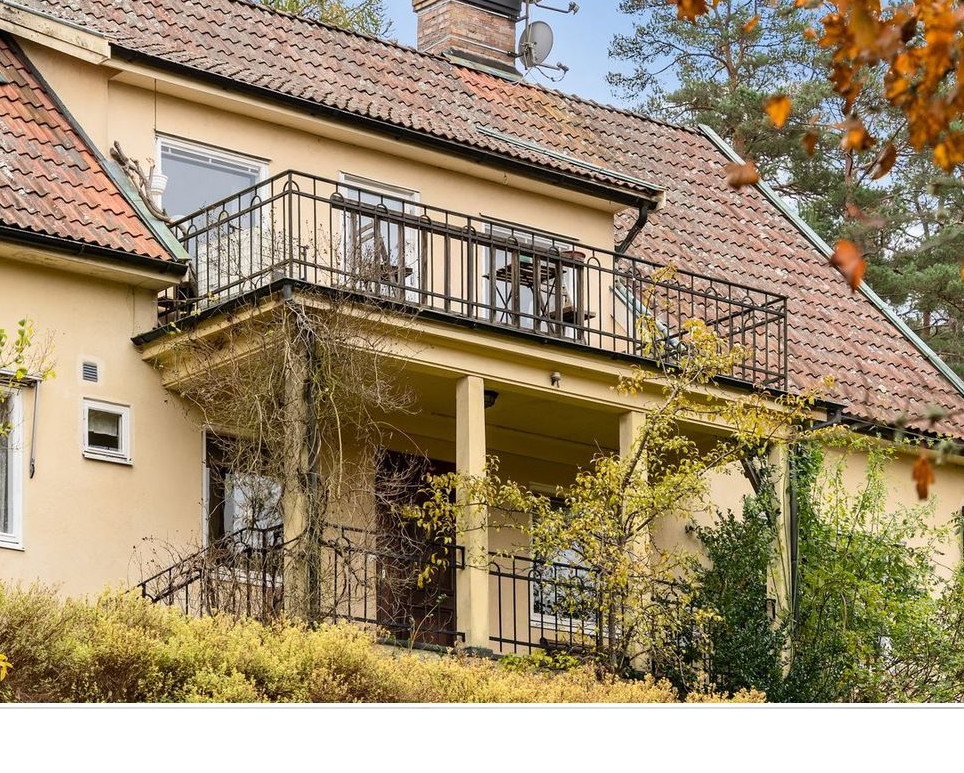

Jag ska bygga en altan och vill försöka göra en tidsenlig altan. Huset är byggt 1945 vilket innebär att altanerna ofta ser ut så här.
Jag tänker försöka åstakomma detta med en bärlina i väggen, den kommer strax ovanför källar grunden som är i betonghålsten. Ovanför (där jag kommer sätta bärlinan) är det bärande 2"x4" spontad och skråspikad plankstomme.
pelarna tänkte jag använda mig av 200x200mm. totalt 4 st. På längden 8m.
Bärlina tänkte jag 2st skruvlimmade 45x220, men skulle kunna gå upp till 3st skruvlimmade (de får ju plats uppe på pelarna).
Spännvidden på bjälklaget blir 3,5m. Jag hade tänkt mig cc400 och 45x190 men kan ju gå upp till 45x220 om det ger bättre hållf. Allting kommer vara i "ett fack" p.g.a. höjden på bjälklaget så jag kommer använda balkskor för bjälklaget.

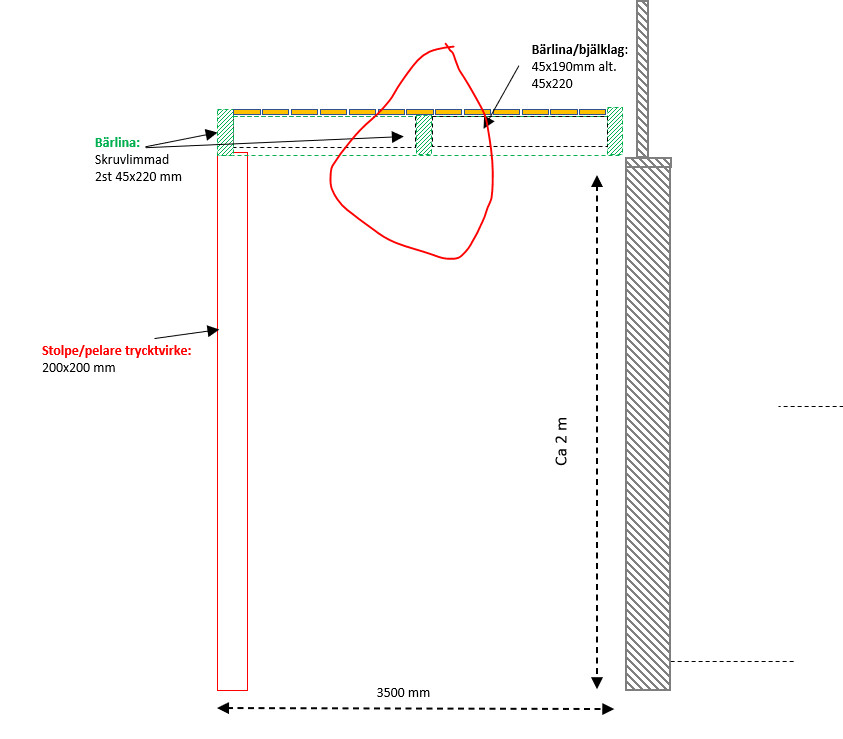

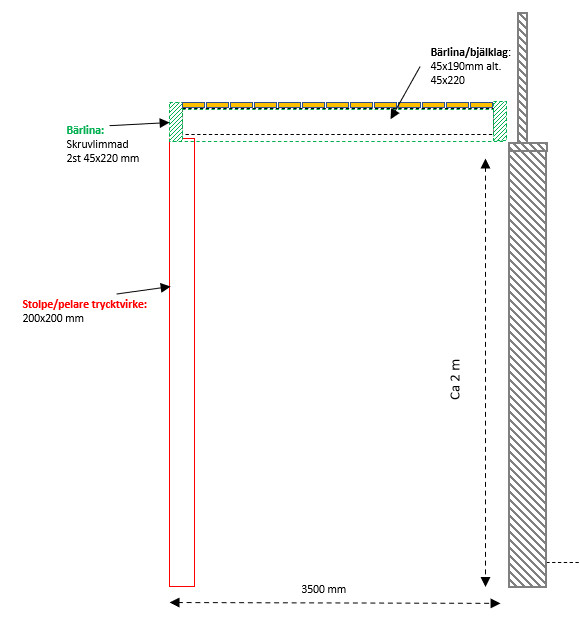

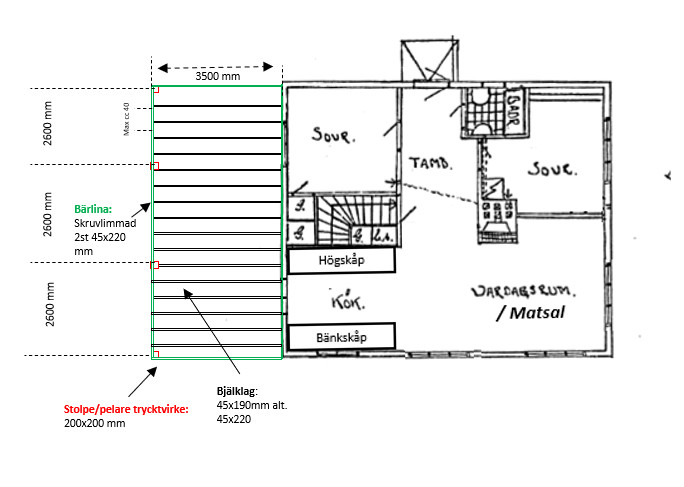

Se bilder (inte riktigt skalaenliga)..
Vad tror ni ? Är det underdimensionerat ? Vad är svagaste länken ?
Bästa hälsningar
Viktor J
Vänder mig i första hand till detta forumet då det är framförallt konstruktions hållfasthet som jag funderar på.
Jag ska bygga en altan och vill försöka göra en tidsenlig altan. Huset är byggt 1945 vilket innebär att altanerna ofta ser ut så här.
Jag tänker försöka åstakomma detta med en bärlina i väggen, den kommer strax ovanför källar grunden som är i betonghålsten. Ovanför (där jag kommer sätta bärlinan) är det bärande 2"x4" spontad och skråspikad plankstomme.
pelarna tänkte jag använda mig av 200x200mm. totalt 4 st. På längden 8m.
Bärlina tänkte jag 2st skruvlimmade 45x220, men skulle kunna gå upp till 3st skruvlimmade (de får ju plats uppe på pelarna).
Spännvidden på bjälklaget blir 3,5m. Jag hade tänkt mig cc400 och 45x190 men kan ju gå upp till 45x220 om det ger bättre hållf. Allting kommer vara i "ett fack" p.g.a. höjden på bjälklaget så jag kommer använda balkskor för bjälklaget.
Se bilder (inte riktigt skalaenliga)..
Vad tror ni ? Är det underdimensionerat ? Vad är svagaste länken ?
Bästa hälsningar
Viktor J
Vinner jag något på att lägga in en extra bärlina på mitten (utan upplag), typ 2 st skruvlimmade 45x220 ?
(I och med att jag i första hand inte vill hade höjd å bjälklaget tänker jag att man delar upp bjälkarna i två delar så att de går från yttre bärlina-mellan bärlina- bärlina i vägg)
(I och med att jag i första hand inte vill hade höjd å bjälklaget tänker jag att man delar upp bjälkarna i två delar så att de går från yttre bärlina-mellan bärlina- bärlina i vägg)
Reviderar mig själv
Tänker mig nu cc300 på bjälklaget och 45x220. Bärlinorna fortfarande skruvlimmade 2 eller 3 45x220.
Enligt träguiden så får jag ca 15mm nedböjning med bjälklagets uppbyggnad. Men den tar inte hänsyn till om bärlinan också sviktar.
Tänker mig nu cc300 på bjälklaget och 45x220. Bärlinorna fortfarande skruvlimmade 2 eller 3 45x220.
Enligt träguiden så får jag ca 15mm nedböjning med bjälklagets uppbyggnad. Men den tar inte hänsyn till om bärlinan också sviktar.
