Dimensionering av virke till carport
Hej.

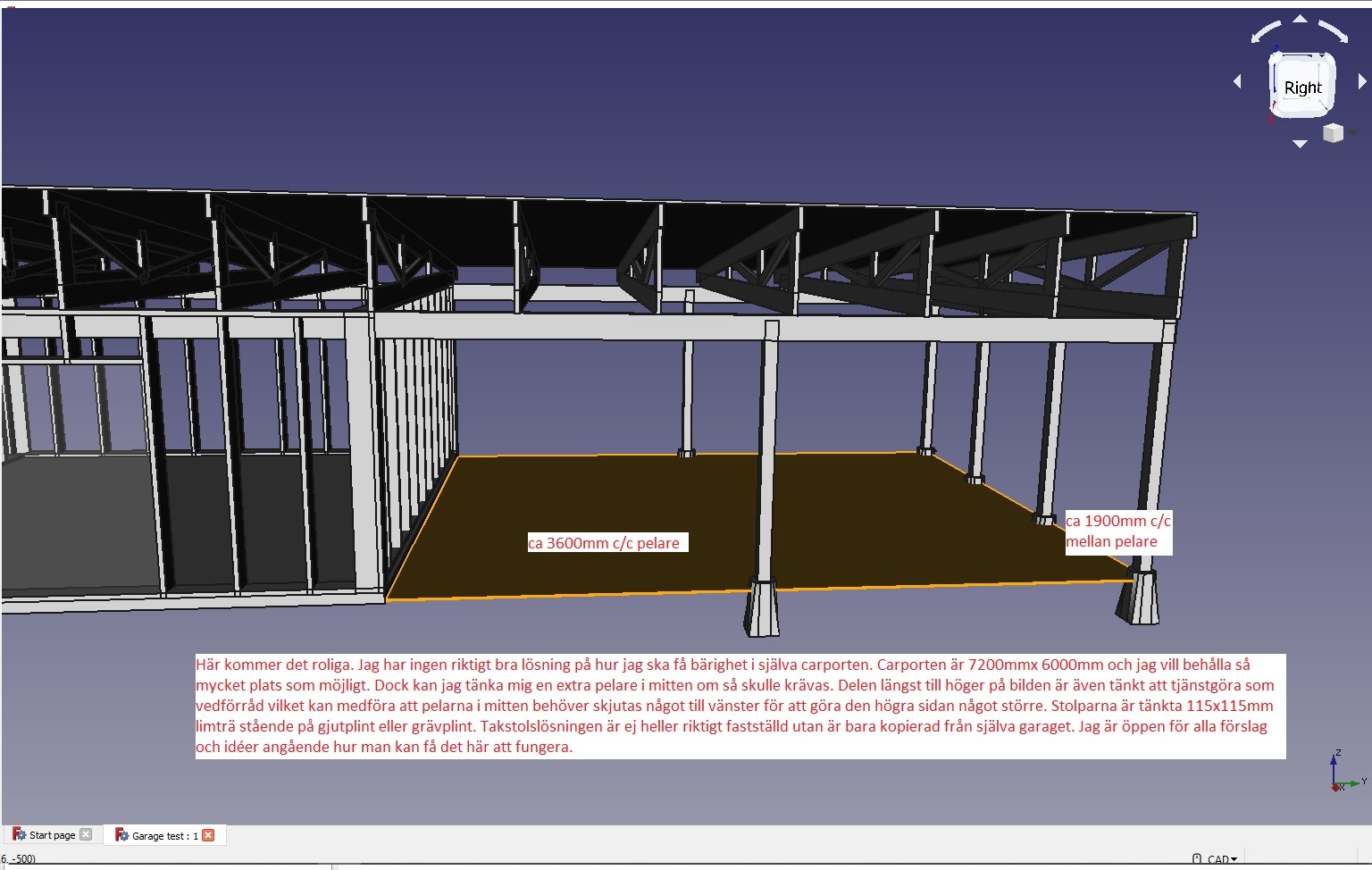

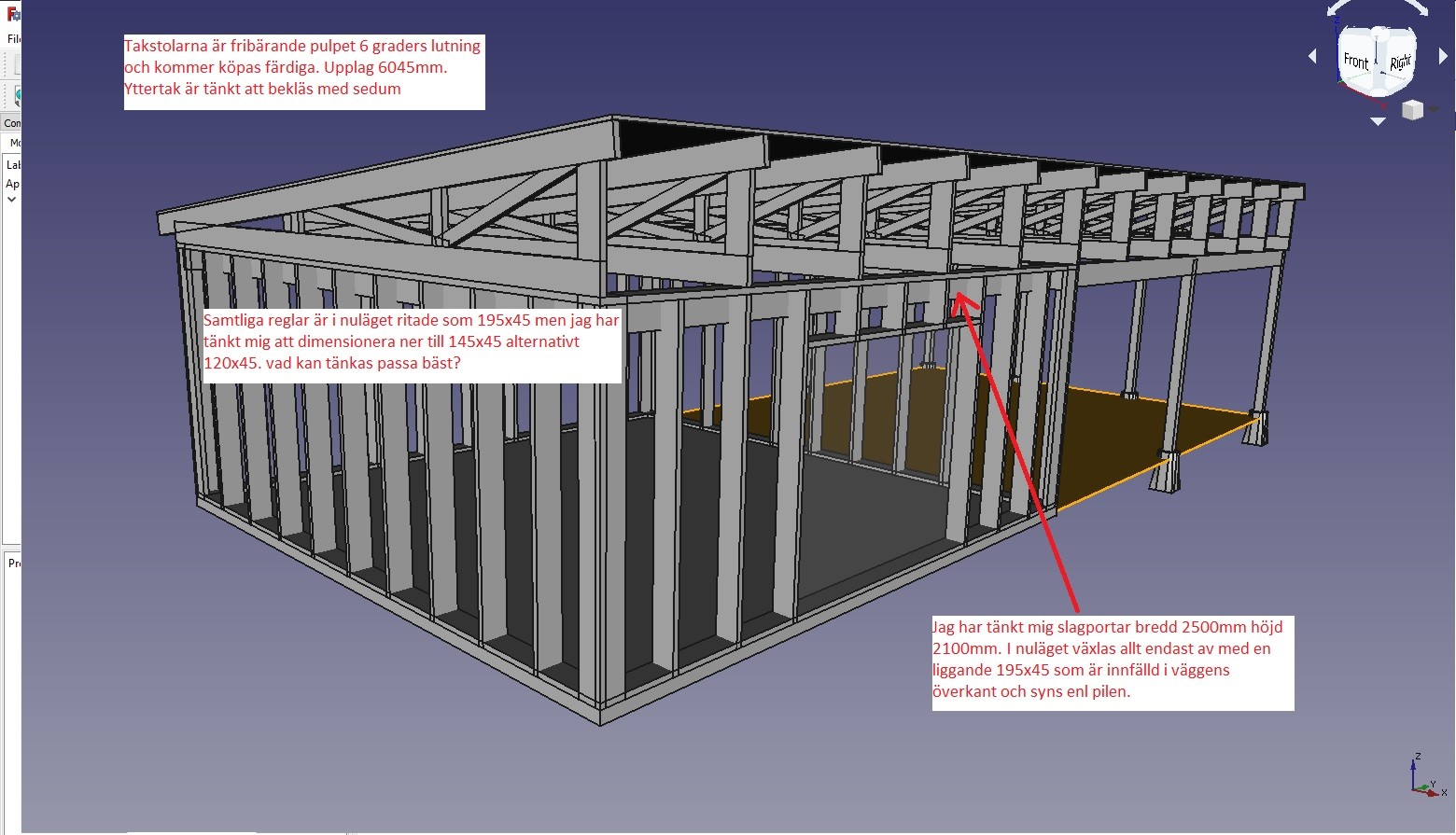

Jag är just nu i färd med att rita upp en carport i FreeCAD och lade ner större delen av gårdagen till att lära mig programmet genom att bara rita upp verkstad och carport lite på måfå enl tänkta yttre dimensioner men utan någon riktig tanke på virkets dimensionering. Resultatet blev att i princip allt är ritat med reglar 195x45 vilket känns minst sagt lite överdrivet. Min frågeställning rör sig främst kring hur jag bör dimensionera ytterväggarna till verkstadsdelen, avväxling för garageport samt hur jag ska kunna få någon vettig bärighet i själva carporten.
Jag ska försöka bifoga så tydliga bilder som möjligt för att klargöra vad frågorna gäller.
Totala måtten på verkstad och carport är 6000x13200mm höjden är 2400mm
Den här delen av konstruktionen är än så länge ett stort frågetecken. jag vill främst bibehålla samma stil visuellt men konstruktionen kan tänkas behöva bli helt annorlunda. Kanske är inte fribärande takstolar den bästa lösningen här. Kom gärna med förslag, Jag är öppen för att kasta om rodret helt om så skulle krävas men vill helst ha en gångbar lösning innan jag lägger ner allt för mycket tid på min ritning.
Stort tack för er tid.
MVH
Anders
Jag är just nu i färd med att rita upp en carport i FreeCAD och lade ner större delen av gårdagen till att lära mig programmet genom att bara rita upp verkstad och carport lite på måfå enl tänkta yttre dimensioner men utan någon riktig tanke på virkets dimensionering. Resultatet blev att i princip allt är ritat med reglar 195x45 vilket känns minst sagt lite överdrivet. Min frågeställning rör sig främst kring hur jag bör dimensionera ytterväggarna till verkstadsdelen, avväxling för garageport samt hur jag ska kunna få någon vettig bärighet i själva carporten.
Jag ska försöka bifoga så tydliga bilder som möjligt för att klargöra vad frågorna gäller.
Totala måtten på verkstad och carport är 6000x13200mm höjden är 2400mm
Den här delen av konstruktionen är än så länge ett stort frågetecken. jag vill främst bibehålla samma stil visuellt men konstruktionen kan tänkas behöva bli helt annorlunda. Kanske är inte fribärande takstolar den bästa lösningen här. Kom gärna med förslag, Jag är öppen för att kasta om rodret helt om så skulle krävas men vill helst ha en gångbar lösning innan jag lägger ner allt för mycket tid på min ritning.
Stort tack för er tid.
MVH
Anders

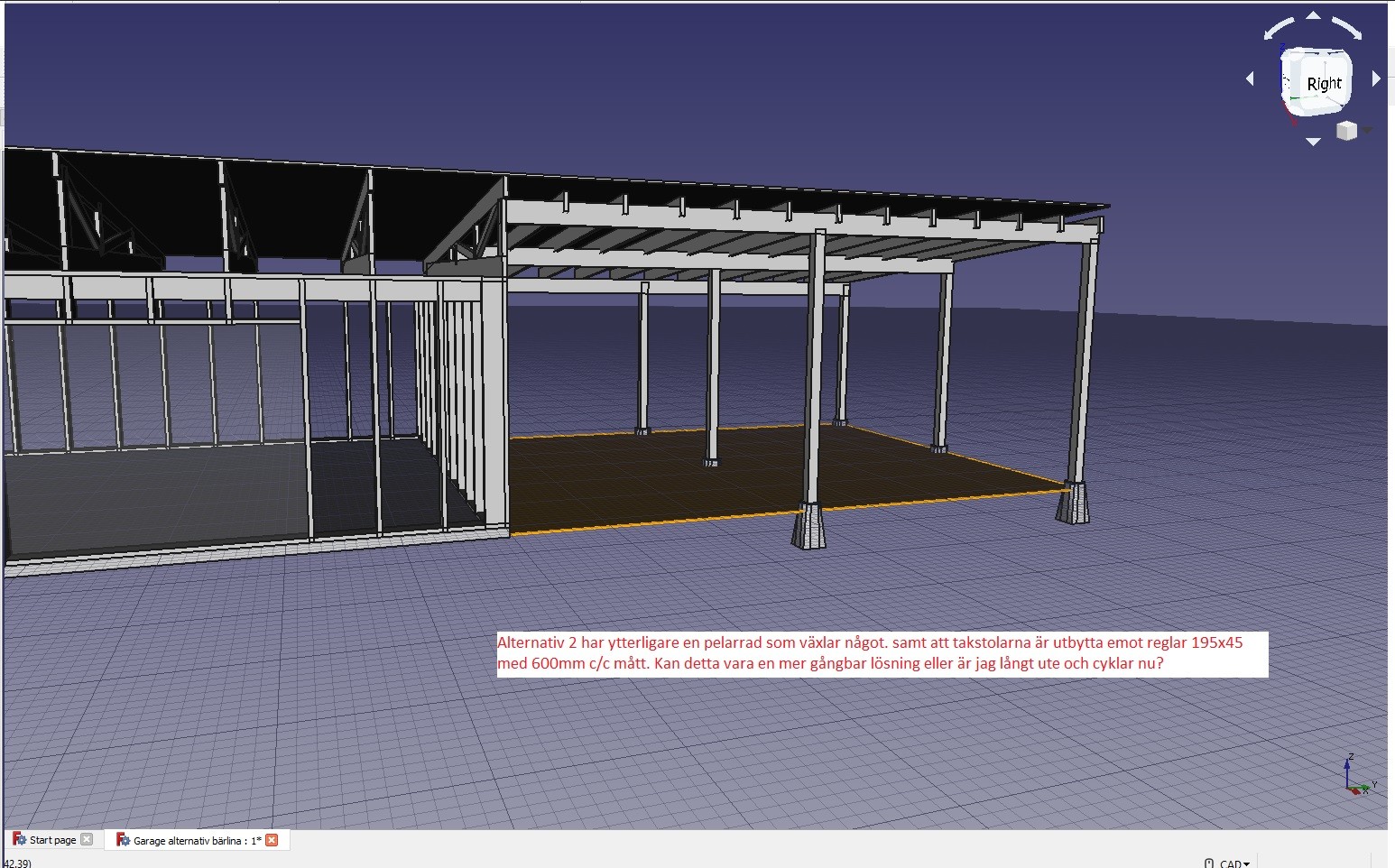

I brist på annan vettig sysselsättning så har jag gjort ett försök till att tänka om. Takstolarna är utbytta mot reglar och en ny limträbalk av godtycklig dimension finns med i mitten för att minska spännvidden på reglarna samt att avståndet mellan reglarna är minskat till 600mm c/c. Infästningen emot garagedelen är absolut inte genomtänkt vid det här laget. Som sagt, mest brainstorming i 3d-format än så länge.

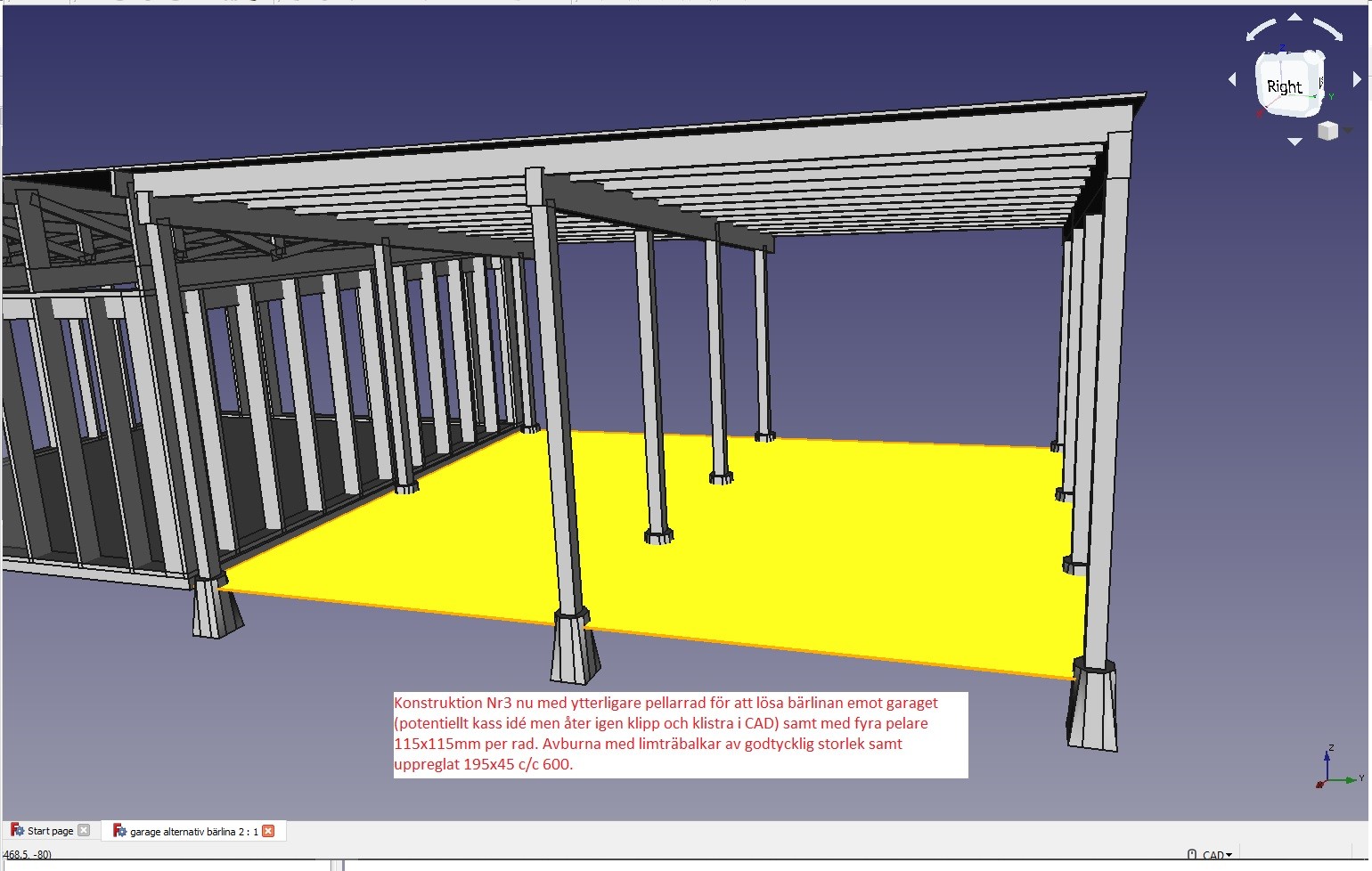

Rev 3 av projektet. bärlinan är roterad 90 grader i syftet att kunna få in fler pelare för att bära av takets vikt och på så vis reducera spännvidderna på limträbalkarna. Är detta möjligtvis en idé som kan vara värd att utforska vidare?
Pelarraden intill garageväggen är mindre genomtänkt och kommer mest troligt att ersättas mot likvärdig bärlina infäst direkt i väggen.
