Altan dimensionering och plintar

[LuleEriksson]

Hej

Håller på att planera för altanbygge.

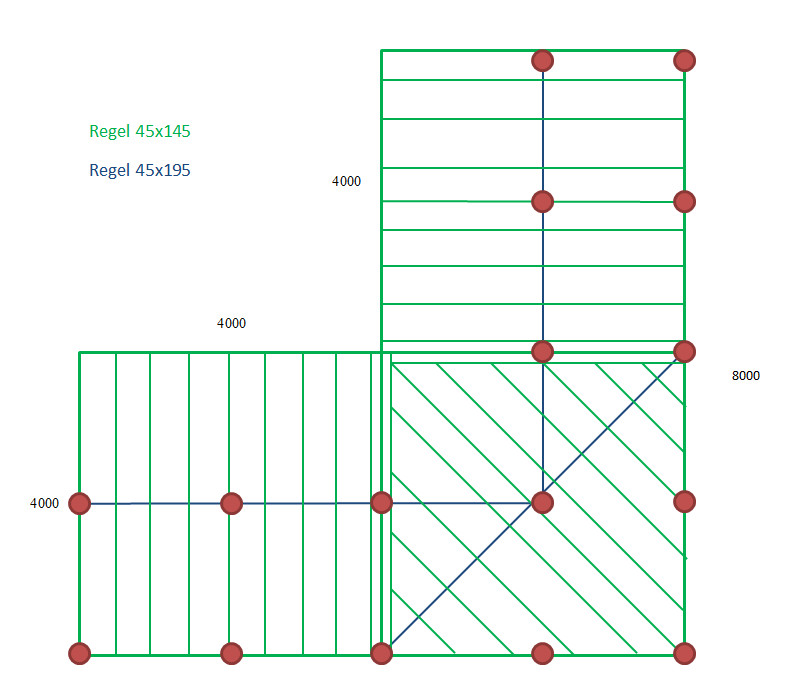

Jag har kikat på denna video när jag gjort ritning:
http://www.youtube.com/watch?v=nrqY_f4AP9s

Altanden ska gå runt knuten på huset, och fästas i grunden på huset på insidan. golvbjälkar sitter med balkskor i bärlinan som sitter i huset.

Golvbjälkar vilar på bärlinan i mitten (blå), och bärlina på yttre går jäms med golvbjälkar och spikas fast.

Ritningen är inte skalenlig, ungefär 8 meter lång ( i varje led) och 4 meter bred. Golvbjälkar sätts cc 60 (45x145).
Bärlina (blå) 195x45.
Trall 28x120 (Trall läggs motsatt håll mot golvbjälkar.)
Plintar sätts varje 2 meter.

Jag har kollat lite tabeller för spännvidd osv, men tar gärna synpunkter på min ritning

Är det tillräkligt dimensionerat? Behövs mer? eller kan man tom kanske ta några färre plintar?

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder



[Ömannen]

Hej det ser väl bra ut möjligen är det lite långt mellan plintar under bärlinan där bjälkarna ligger diagonalt.



[blygarn]

Ser finfint ut! Intressant med snedgående reglar där, cool lösning. Det borde väl vara lungt med avståndet, men en extra plint skulle väl inte skada egentligen!



[mexitegel]

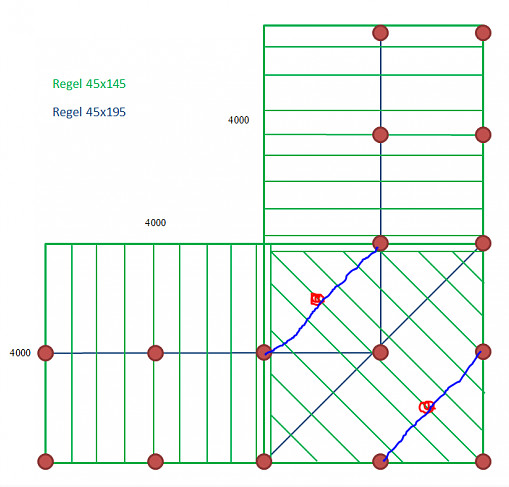

Som Ömannen skrev så har du lite för långt mellan bärlinorna där trallen ska sitta på diagonalen; Lägg två bärlinor till så blir det bra;

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder

Max spännvidd med 145x45 är strax över 2,3 meter med 28 mm trall och du har nästan 3 .



[LuleEriksson]

Tack för input

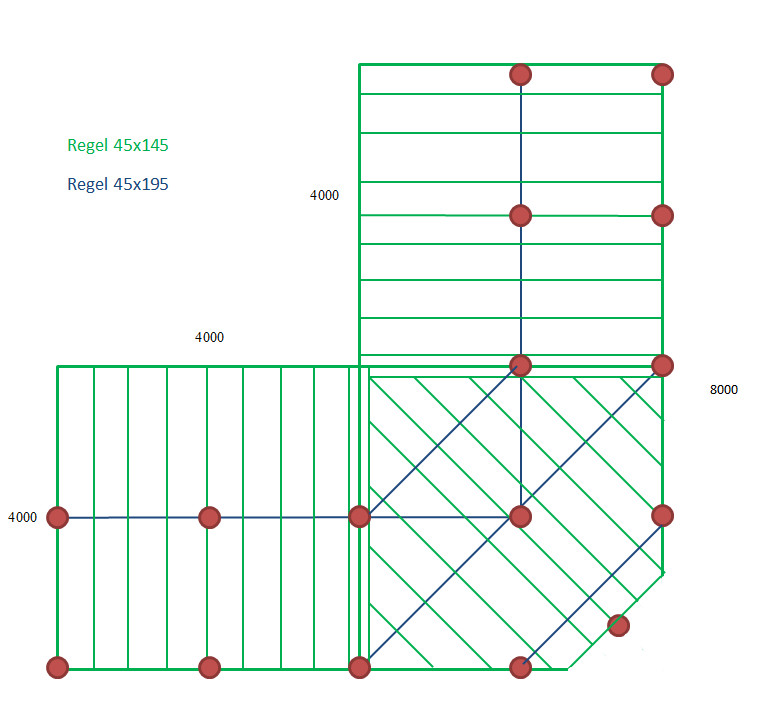

Det kommer att bli lite sneddade kanter också, så planenen just nu ser ut såhär:

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder



[petersson79]

Jag måste läsa den där tabellen helt fel... Med 45x145 golvbjälkar så kan man ha 2.3 m mellan plintraderna. Men om jag läser rätt endast 1.8 m mellan plintarna med 45x170 bärlinor... Eller fattar jag helt fel?



[blygarn]

Men det lät väl rimligt? 1.8 m mellan bärlinornas stödpunkter, och 2.3 m mellan bärlinorna!



[blygarn]

Min spontana känsla av spännviddstabellen är dock att det kanske kan vara bra att ha lite marginaler.



[petersson79]

Men det känns som det borde vara tvärtom... Bärlinorna är ju grövre och borde klara längre avstånd än golvreglarna. Men det är väl bara jag som inte får ihop det...



[blygarn]

Ja jag har uppfattat det som tvärtom gentemot hur du tänker. Bärlinorna håller ju upp "allt" golvreglarna har mindre tryck på sig.



[Noseone]

Varför har du plintar längst ut? Du kan ju dra in dem 0.5, så slipper du se plinten.



[LuleEriksson]

Bärlinor "tvärsöver" i mitten, samt bärlina som sitter fast mot hus är 195. Golvreglar är 145.
Bilden är lite förenklad, plinterna är inte längst ut, de kommer att döljas av trappsteg och kjolar.



[blygarn]

Din yttre bärlina bör ju vara 195 också!



[LuleEriksson]

Ah ok, ja det kanske ska vara så också
