Schneider Exxact Vägguttag 2-vägs

[Lisbir]

Hej allihopa!

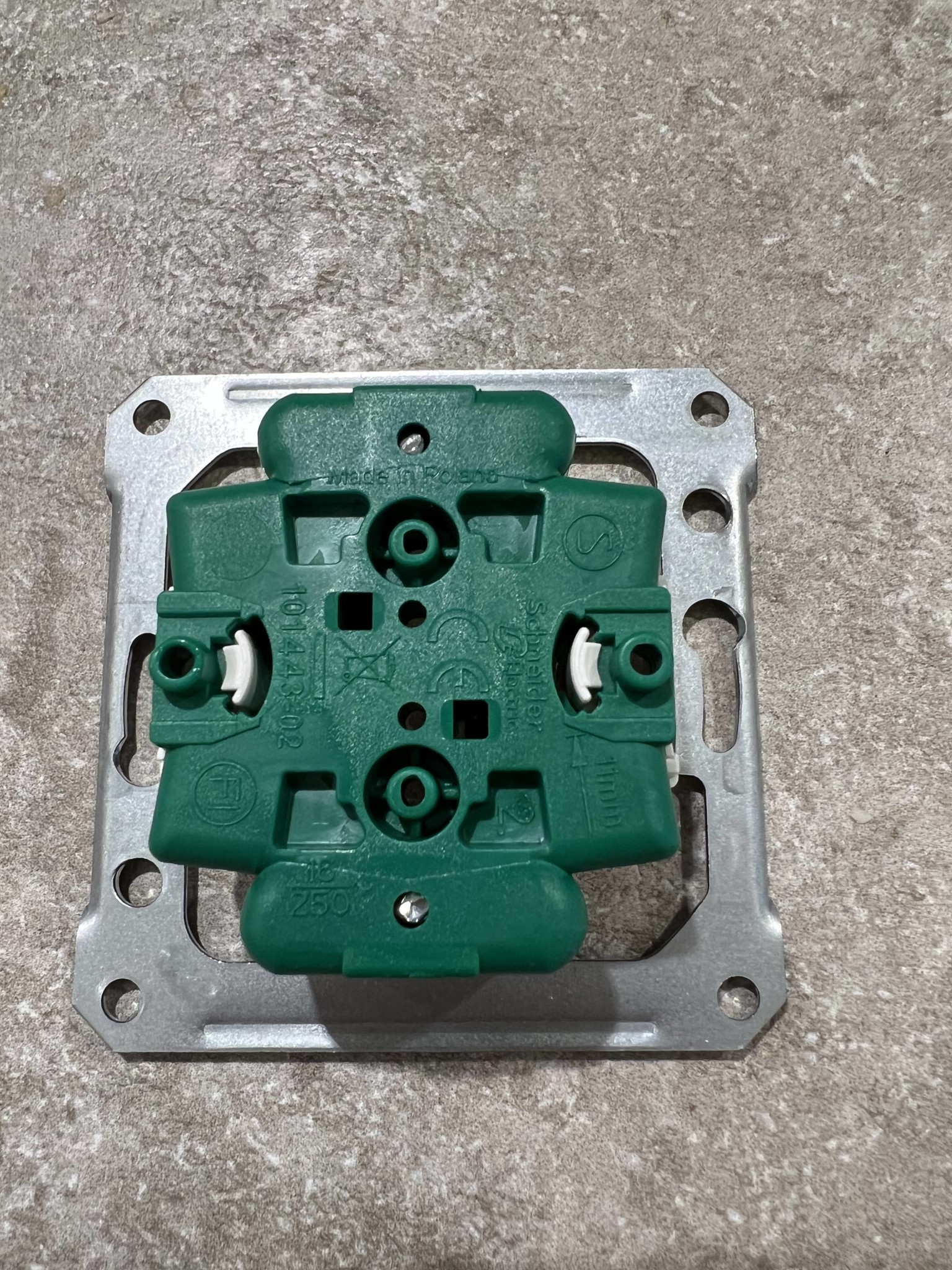

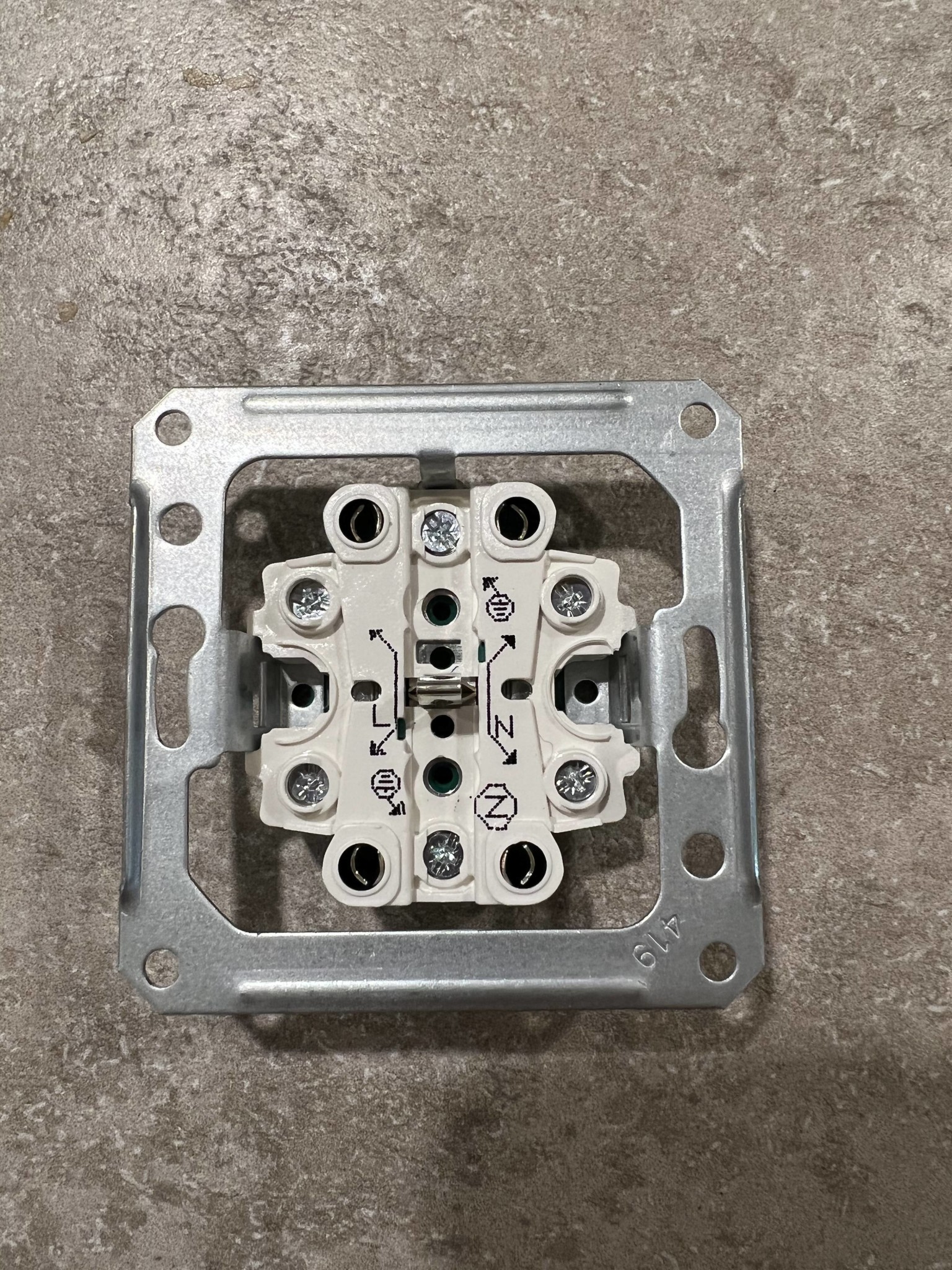

Jag blir inte klok på hur jag ska koppla dessa vägguttag nya uttag från Schneider. Lägger till bild på hur det gamla uttaget ser ut samt de nya.

Stort tack!



[tommib]

Vad är frågan? Var anslutningarna är på Schneidern? Titta från sidan så ser du.

De där plintarna på ABB är för övrigt väldigt svåra att lossa ledare från så räkna med att klippa och skala om.

Välkommen till forumet!



[Daniel 109]

Det är ju tydligt märkt på framsidan.



[Lisbir]

Tack för snabbt svar!

Ja eller frågan är var de ska in, gör det något om de kopplas in på S/FI?



[Daniel 109]

Titta på andra sidan så har du tryckta märkningar för vad som är vad.

Edit: Det är nog bläckstråleskrivare och inte tryck. Men det kvittar.



[zarkov]

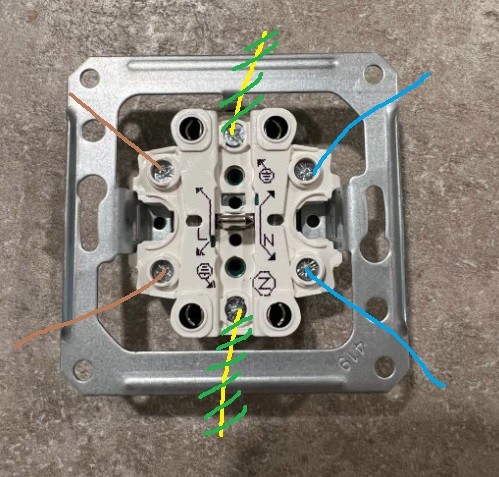

De blå ledarna kopplas på den ena eller båda skruvar med pil från N. De bruna ledarna kopplas på den ena eller båda skruvar med pil från L. Gulgrön ledare kopplas på en eller båda skruvar i mitten med jord-symbol.

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder



[Lisbir]

Tack!

Spelar det någon roll vilken av L/N jag kopplar i, dvs övre eller nedre?



[zarkov]

Tack!

Spelar det någon roll vilken av L/N jag kopplar i, dvs övre eller nedre?

Nej.



[Daniel 109]

Nej



[tommib]

Nej



[Lisbir]

Tack alla!!



[hempularen]

Nej de är ihopkopplade internt.
Två saker är viktiga här. Att vara absolut tvärsäker på att jord blir rätt kopplad. Och sedan fundera en gång till på om det är rätt.

Det andra är att kontrollera att anslutningarna blir bra. Prova att rycka lite i trådarna så du ser att de verkligen sitter fast. En dålig kontakt blir varm, brandrisk.



[Dan1891]

Är det bättre att koppla bara en kabel på rsp. L och N, eller är det lika säkert att koppla båda på samma L resp. N plint?



[hempularen]

Beror lite på. Ibland finns det två ”hål” eller säten för trådar under en skruv. Då går det bra, förutsatt att det är samma area på trådarna. Om det inte ser ut så, så kan det gå ändå, men avsevärd risk att kopplingen blir dålig.
Gäller det fjäderbelastade snabbkopplingar så gäller strikt en tråd per anslutning.



[Dan1891]

Beror lite på. Ibland finns det två ”hål” eller säten för trådar under en skruv. Då går det bra, förutsatt att det är samma area på trådarna. Om det inte ser ut så, så kan det gå ändå, men avsevärd risk att kopplingen blir dålig.
Gäller det fjäderbelastade snabbkopplingar så gäller strikt en tråd per anslutning.

Tack för bra info!
