Hej Jag behöver akut hjälp för en skoluppgift, jag har ritat en kopplingsschema som visar en fram back funktion men vet inte om den stämmer med min tidigare kopplingsschema, jag bifogar bilder på en linjeschema och kopplingsschema jag har ritat nyligen, jag har även lagt till frågetecken på bilden där jag misstänker att det kan vara fel,
Tack för all hjälp jag kan få

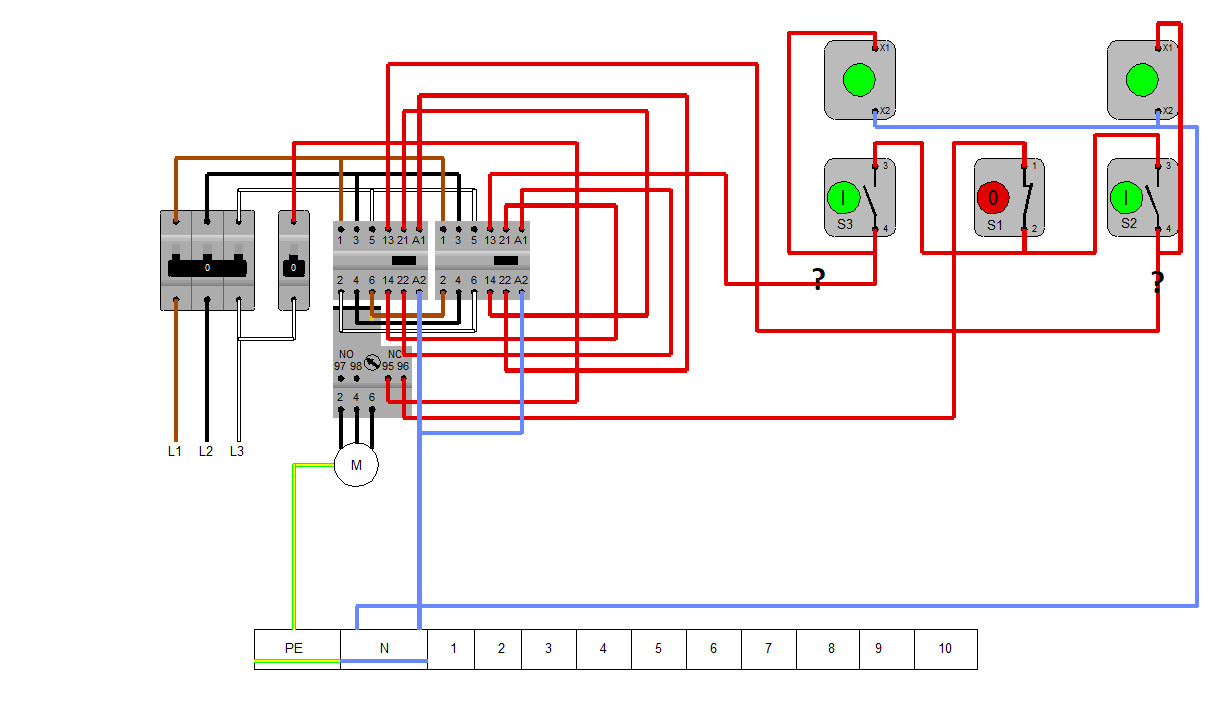

Ritad kopplingsschema för fram- och backfunktion med frågetecken som markerar osäkerhet.
Inloggade ser högupplösta bilder
Skapa konto
Gratis och tar endast 30 sekunder

Handritad linjeschema som visar en elteknisk koppling med fram- och backfunktion, med frågetecken vid osäkra delar.
Inloggade ser högupplösta bilder
Skapa konto
Gratis och tar endast 30 sekunder

Jo, det där blev tokigt. Självhållningen kommer inte fungera på det där viset. 13/14 på kontaktorerna är ju i serie med respektive startknapp, inte parallellt. Försök igen! Det nedre schemat verkar rätt. Ett tips är att kolla i punkt 102. Hur många ledningar ska gå ut där?

  • Haha
M S
  • Laddar…
PNO PNO skrev:
Jo, det där blev tokigt. Självhållningen kommer inte fungera på det där viset. 13/14 på kontaktorerna är ju i serie med respektive startknapp, inte parallellt. Försök igen! Det nedre schemat verkar rätt. Ett tips är att kolla i punkt 102. Hur många ledningar ska gå ut där?
tack för din snabba svar,
Jag kan faktiskt inte komma på lösningen, det roliga med hela var att jag har kopplat denna koppling två gånger innan men på två olika sätt och båda fungerade, men jag har gjort en bygling mellan 13-13 och till en plint men jag kommer inte ihåg hur jag gjorde det.

M S M S skrev:
tack för din snabba svar,
Jag kan faktiskt inte komma på lösningen, det roliga med hela var att jag har kopplat denna koppling två gånger innan men på två olika sätt och båda fungerade, men jag har gjort en bygling mellan 13-13 och till en plint men jag kommer inte ihåg hur jag gjorde det.
PNO PNO skrev:
Jo, det där blev tokigt. Självhållningen kommer inte fungera på det där viset. 13/14 på kontaktorerna är ju i serie med respektive startknapp, inte parallellt. Försök igen! Det nedre schemat verkar rätt. Ett tips är att kolla i punkt 102. Hur många ledningar ska gå ut där?
Elkopplingsschema med kontaktorer, knappar och en motor som illustreras med färger för olika ledningar.
Inloggade ser högupplösta bilder
Skapa konto
Gratis och tar endast 30 sekunder

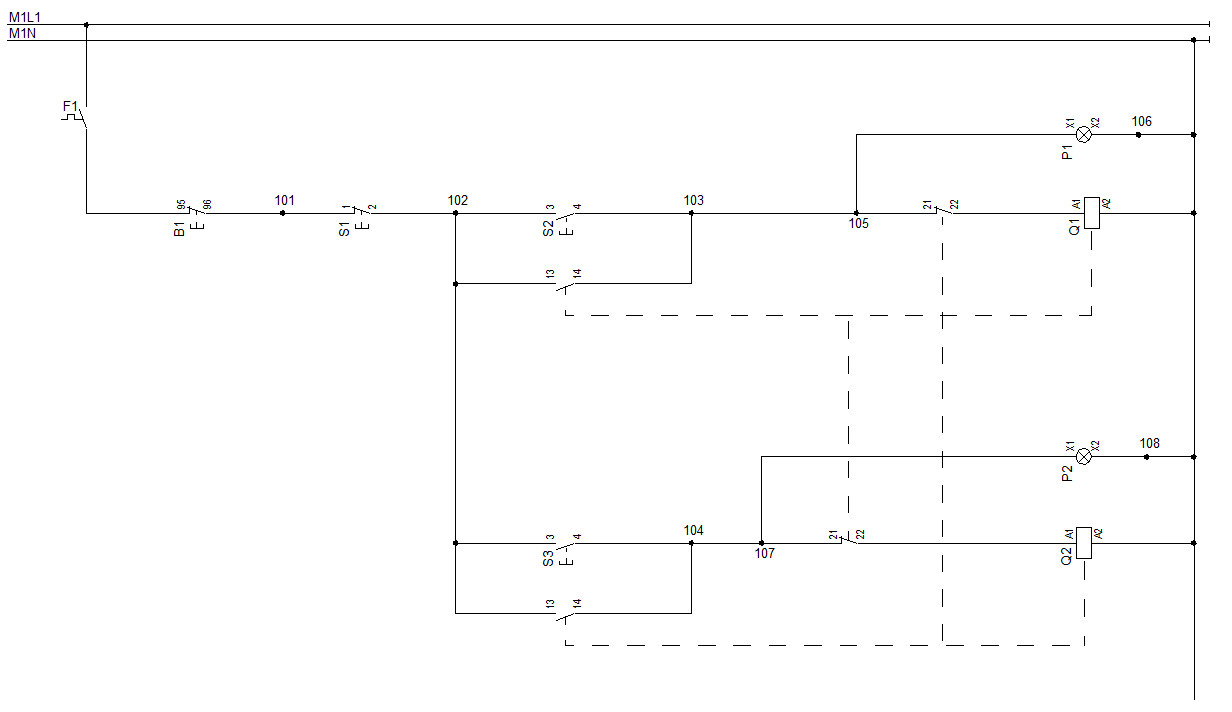

Tror du det kommer att fungera nu

Manöver kommer från F1 till motorskydd, hjälpkontakt 95-96 och vidare till Stoppknapp S1 (1-2). Vid ett tryck på knapp S2 kommer lampa ovan knapp S2 att tändas så länge som S2 är påverkad, ingenting annat.
Vid ett tryck på S3 kommer ledning mot K1 och K2 plint 13 att spänningssättas samtidigt. Lampa ovan S3 lyser så länge Stoppknapp och motorskydd ej påverkas..
Hur kontaktorer A1 skall påverkas kan jag inte se.

  • Gilla
Tsdoesds
  • Laddar…
M S M S skrev:
[bild]
Tror du det kommer att fungera nu
Nej, det kommer inte att fungera som en fram-back.

Förklara hur du tänkt att kopplingen ska fungera, vad de olika lampornas funktion är och vad respektive brytare ska göra.

  • Gilla
M S
  • Laddar…
Koppla enligt texten i kretschemat. Från
B1.96 - S1.3
S1.3- Q1.13
Q1.13 - S3.3
S3.3 - Q2.13
S2.4 - Q1.14
Q1.14 - Q2.21
Q2.21 - P1.X1
Q2.22 - Q1.A1
P1.X2 - NOLL
Q1.A2 - NOLL
.. OSV

  • Gilla
M S
  • Laddar…
mr.Ola mr.Ola skrev:
Koppla enligt texten i kretschemat. Från
B1.96 - S1.3
S1.3- Q1.13
Q1.13 - S3.3
S3.3 - Q2.13
S2.4 - Q1.14
Q1.14 - Q2.21
Q2.21 - P1.X1
Q2.22 - Q1.A1
P1.X2 - NOLL
Q1.A2 - NOLL
.. OSV
Hej
Tack för din svar
Jag tror inte listan stämmer då det är många anslutningar som gör att det kan bli kortslutning

Elektriskt kopplingsschema med plintar, kablar och olika kontaktorer markerade i olika färger.
Inloggade ser högupplösta bilder
Skapa konto
Gratis och tar endast 30 sekunder

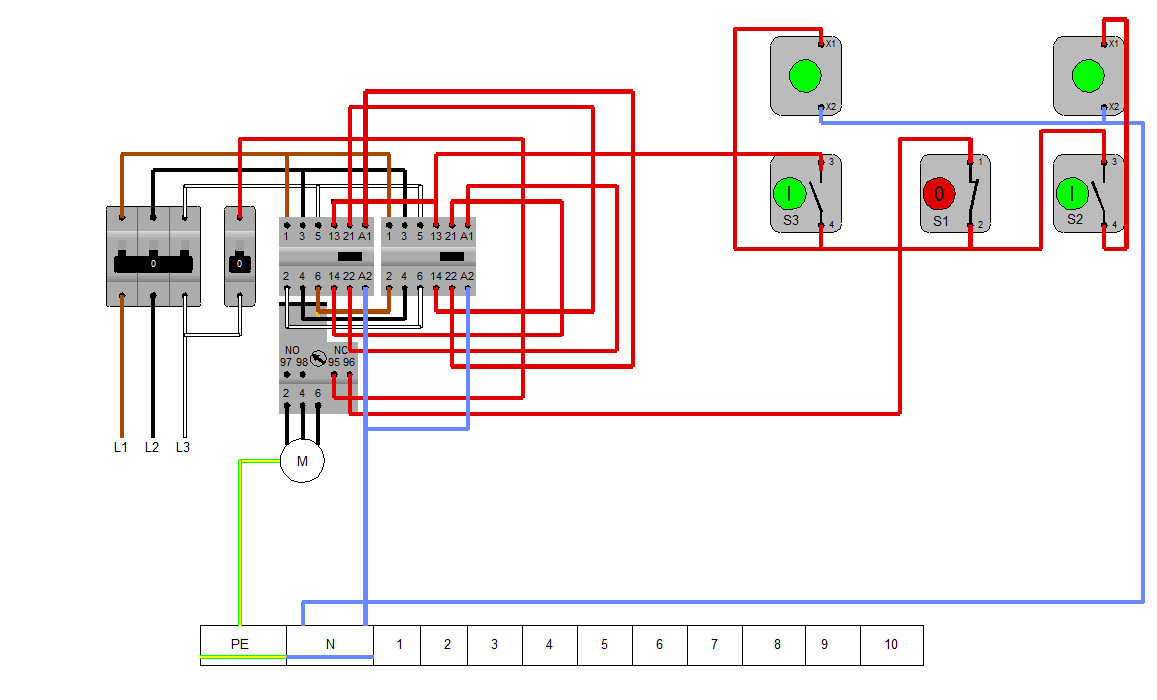

Nu har jag använt plintar som står i kopplingsschemat, kan ni vara snälla och kolla igenom den

Redigerat:
  • Gilla
jaroslawkutylo
  • Laddar…
T Tsdoesds skrev:
Nej, det kommer inte att fungera som en fram-back.

Förklara hur du tänkt att kopplingen ska fungera, vad de olika lampornas funktion är och vad respektive brytare ska göra.
Hej tack för din svar
Funktionen ska fungera igenom att när man trycker på S2 ska motorn gå fram och lampan (P1) ska lysa, man ska trycka på stopp knappen så stannar motorn och sedan kan man trycka på S3 för att starta motorn back och lampan P2 lyser.
Funktionen ska även hindra att andra kontaktorn att fungera om man trycker på knappen innan man har tryckt på stopp.
