Koppla in skymningsrelä, kopplingsschema
Hej!
Jag har ritat upp ett kopplingsschema på tänkbar inkoppling av ett skymningsrelä av märket biltema, länk.
Som det är idag styrs två lampor ovanför garagedörrarna med en strömbrytare. Tanken efter en installation av skymningsrelät är att när man slår på strömbrytaren skall skymningsrelät tända/släcka lamporna. Slår man av strömbrytaren så skall lamporna vara släckta konstant.
Biltemas modell av skymningsrelä vill ha en kabel in, och en kabel ut, men jag undrar om det går att använda sig av den koppling jag ritat för att således kunna få det att fungera med endast en kabel och slippa dra dubbelt fram/tillbaka.
Den kabeln som är tänkt att användas är biltemas 4G1,5 mm².
Så vad tycker ni?
Jag har ritat upp ett kopplingsschema på tänkbar inkoppling av ett skymningsrelä av märket biltema, länk.
Som det är idag styrs två lampor ovanför garagedörrarna med en strömbrytare. Tanken efter en installation av skymningsrelät är att när man slår på strömbrytaren skall skymningsrelät tända/släcka lamporna. Slår man av strömbrytaren så skall lamporna vara släckta konstant.
Biltemas modell av skymningsrelä vill ha en kabel in, och en kabel ut, men jag undrar om det går att använda sig av den koppling jag ritat för att således kunna få det att fungera med endast en kabel och slippa dra dubbelt fram/tillbaka.
Den kabeln som är tänkt att användas är biltemas 4G1,5 mm².
Så vad tycker ni?
Det går utmärkt, förutsatt att den där streckade biten inte är tänkt att kopplas ihop.
Det är behörighetskrävande som du förstås vet...
Det är behörighetskrävande som du förstås vet...
Om du har 10A säkring, så är det väl OK, vad jag kan se. Råkar du ha avsäkrat 16 A måste du använda 2,5 mm2.
Så bra! Nej den streckade biten tog jag med för att det är så det är kopplat idag, och det kommer inte vara kopplat om skymningsrelät tar över.
Jo det har jag förstått, får jag fråga om du som godkänt den här kopplingen är behörig?
Nej den streckade biten tog jag med för att det är så det är kopplat idag, och det kommer inte vara kopplat om skymningsrelät tar över.Jo det har jag förstått, får jag fråga om du som godkänt den här kopplingen är behörig?
Jag har ingen behörighet.
Det ser rätt ut men helst ska du ha brun till fas och svart till armaturerna. Dock är själva kopplingen rätt.
Jag tror inte du behöver dra jorden via skymningsreläet, du kan skarva den i en dosa om du vill. Jag har iaf inte stött på något relä som kräver skyddsjord. Jag har allmän behörighet men det säger inget om hur bra mitt svar på ett forum är. Jag tror det finns många här som är bättre pålästa angående föreskrifter än jag, med eller utan behörighet.
/edit
Det går lika bra att bryta tändtråden (den som du ritat brun) om du vill.
Jag tror inte du behöver dra jorden via skymningsreläet, du kan skarva den i en dosa om du vill. Jag har iaf inte stött på något relä som kräver skyddsjord. Jag har allmän behörighet men det säger inget om hur bra mitt svar på ett forum är. Jag tror det finns många här som är bättre pålästa angående föreskrifter än jag, med eller utan behörighet.
/edit
Det går lika bra att bryta tändtråden (den som du ritat brun) om du vill.
Redigerat:
Det ser du i min signatur....MarcusOH skrev:Så bra!
Jo det har jag förstått, får jag fråga om du som godkänt den här kopplingen är behörig?
Men det är inte bara för dig svaret skrivs, även andra hittar dessa trådar.
Ah... bra att veta.Müssli skrev:

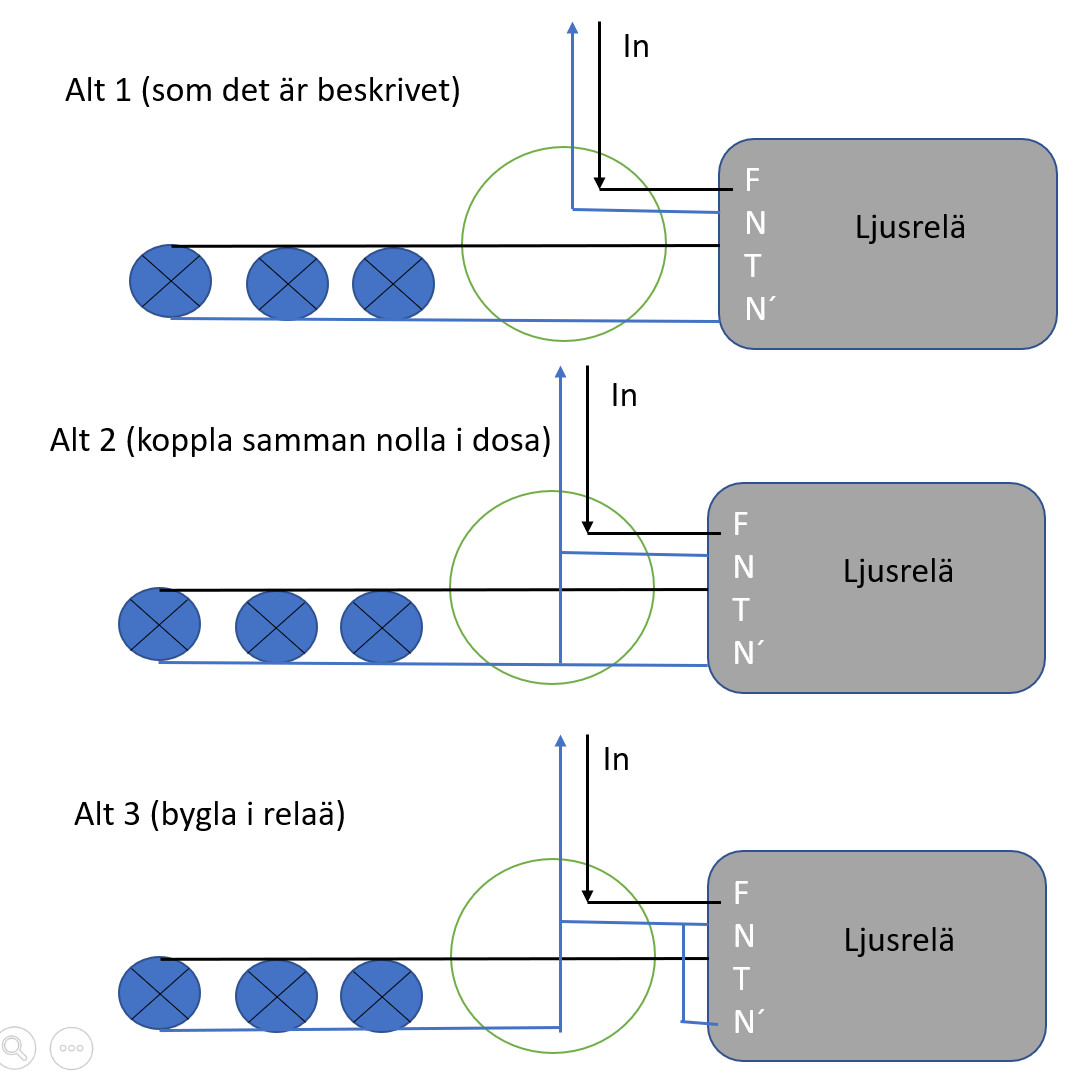

Hej, tänkte först starta en ny tråd men såg denna och hakar på då frågan jag har är relaterad.
I mitt skymningsrelä är nollan delad, dvs en nolla för inkommande spänning och en nolla ritad som nollan för belastningen.
Är der något som gör att man inte kan bygla eller i dosan där man fördelar tändtråden kan koppla samman utågende nolla från lamporna med nollan som kommer direkt från matningen. De hamnar ju på samma plint i centralen till slut.
Skall fixa en bild och bifoga, men jag tror det är relativt klart i frågan för de som förstår sig på detta.
I mitt skymningsrelä är nollan delad, dvs en nolla för inkommande spänning och en nolla ritad som nollan för belastningen.
Är der något som gör att man inte kan bygla eller i dosan där man fördelar tändtråden kan koppla samman utågende nolla från lamporna med nollan som kommer direkt från matningen. De hamnar ju på samma plint i centralen till slut.
Skall fixa en bild och bifoga, men jag tror det är relativt klart i frågan för de som förstår sig på detta.
