Inkoppling skymningsrelä "Nattvakten"

[Stuntman88]

Hej!

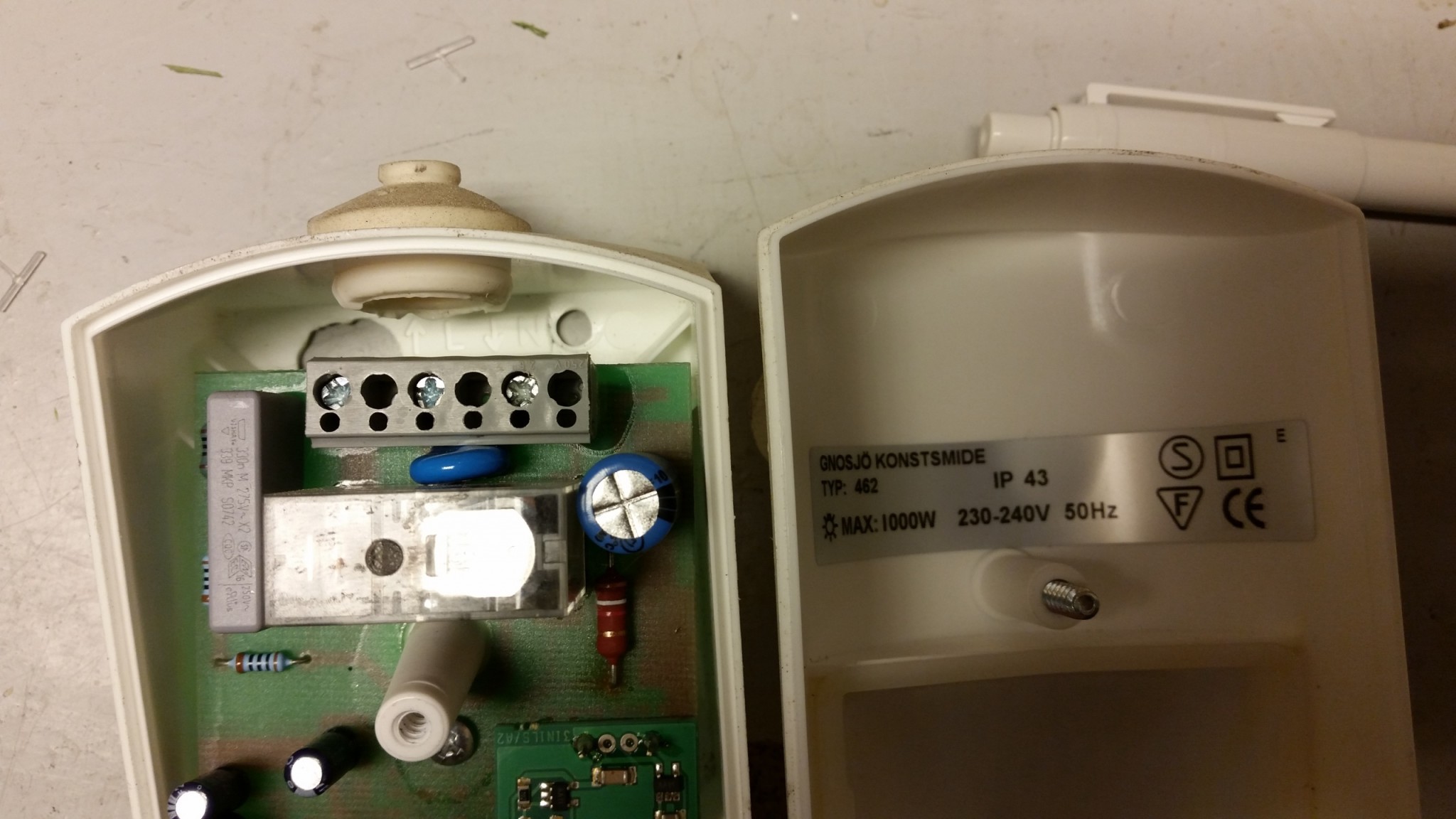

Hade lite bråttom när jag tog ner skymningsreläet och nu när jag ska sätta upp den så kommer jag inte ihåg hur den ska kopplas, problemet är att det är ett hål borrat precis vid kopplingschemat. Har någon koll på vilken kabel jag ska sätta i sista anslutningen?

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder



[elmont]

Från vänster, fas in, tändtråd ut, nolla in.



[Demmpa]

Om du tar loss kretskortet och kollar på baksidan så kan du följa kopparbanorna.

Jag misstänker följande:
Den kopparbana som går direkt från reläts kontakt till skruvplinten är utgående fas, den kopparbana som går från andra änden på reläts kontakt till skruvplint är inkommande fas, den tredje skruven blir då nollan.

Om du lägger upp en bild på kortets baksida så kan vi nog säga vad som är vad.

Edit:

Zoomade nu in bilden, precis över kretskortet är det några symboler och tecken skrivna i plasten det är "⬆️L⬇️N", så med andra ord borde det vara från vänster "tändtråd ut" - "fas in" - "nolla in(&ut)"



[elmont]

Det som saknas på bilden (där hålet är) är pil in vilket är det samma som fas in, så längst till vänster ska det vara fas in.



[Demmpa]

Helt rätt elmont, jag tänkte inte helt klart, har jourjobbat en del inatt så hjärnan hänger inte med redigt.



[Stuntman88]

Kanon, tack för hjälpen!
