Hur kopplas elen mellan strömbrytare och takdosa?

[F Person]

Som rubriken lyder, hur kopplas elen? Från ett jordat vägguttag kommer brun fas som slutar i dosan för strömbrytaren samt blå nolla och gul/grön jord som fortsätter förbi upp till takdosan. Från strömbrytardosan går även en brun fas samt en grå tändtråd. På takdosan ska alltså en lampkontakt monteras.

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder

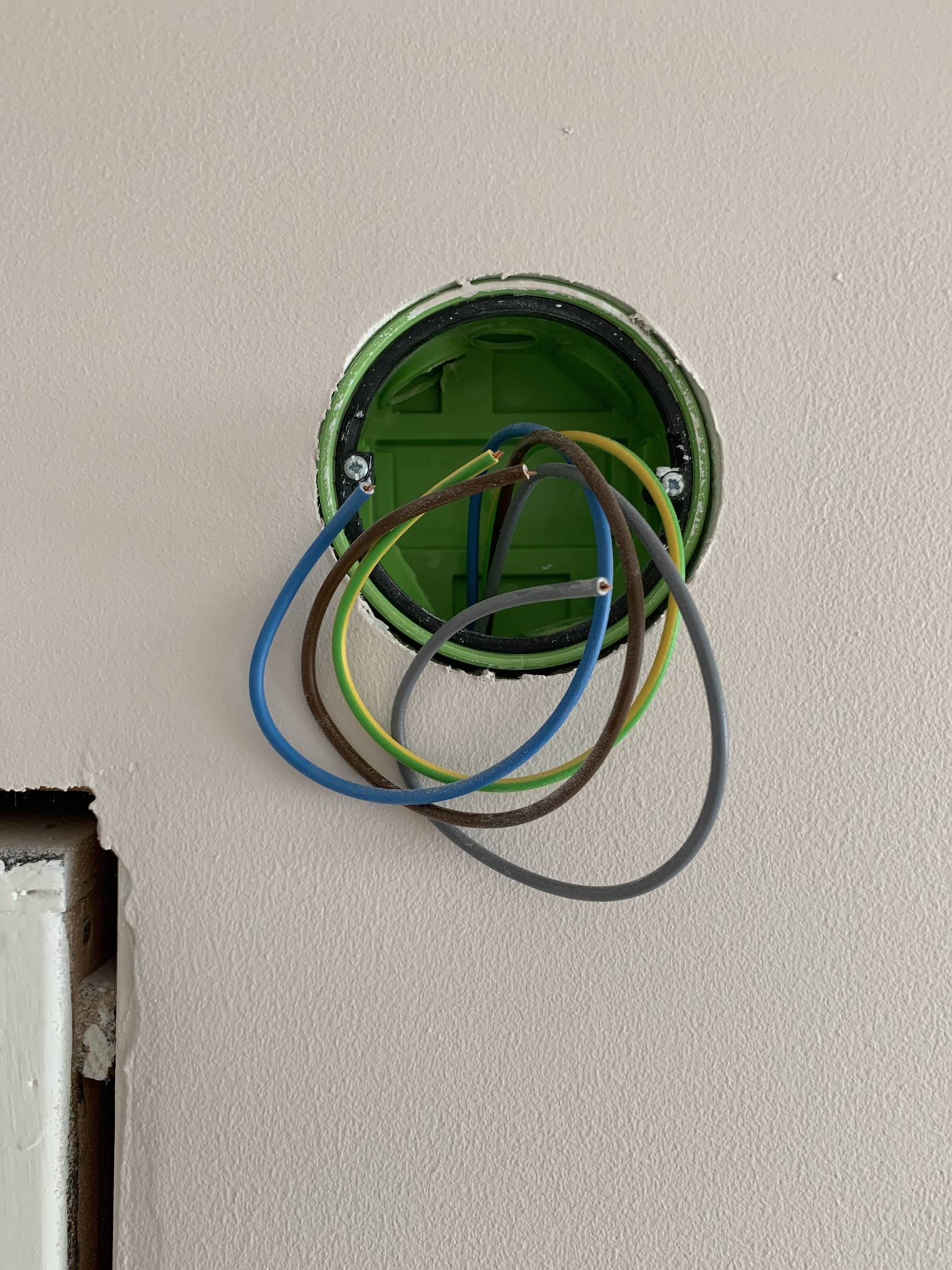

Dosa för strömbrytare

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder

Dosa för lampkontakt

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder

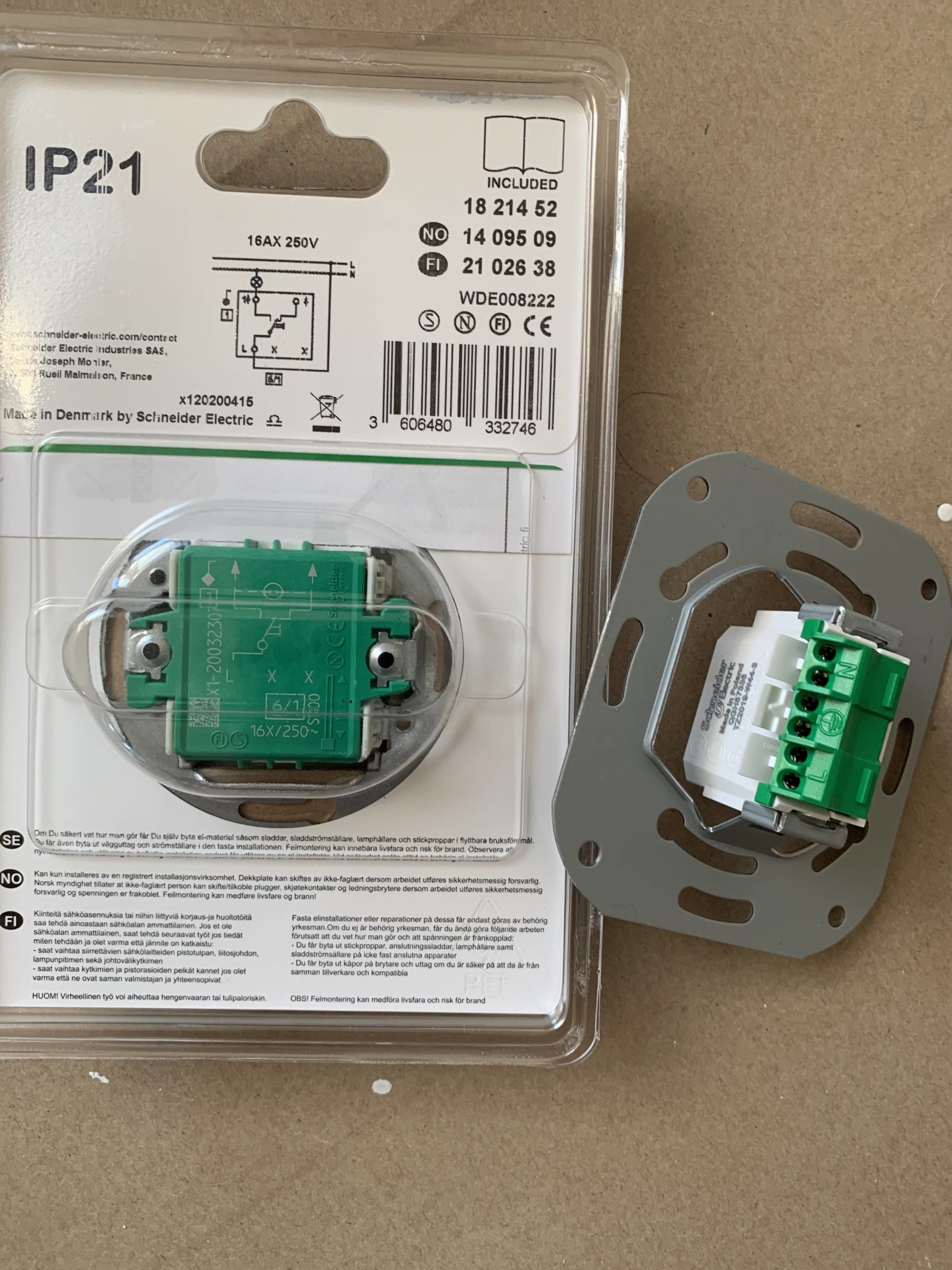

Strömbrytare och lampkontakt



[prototypen]

Fas in på strömbrytarens L
Tändtråd på pil ut, den som inte är i kontakt med L i schemat
Tändtråd, nolla och skyddsjord ansluts i lamputtaget.

om du vänder strömbrytaren så texten är läsbar blir nog till när man trycker på övre delen av vippan.
Det blir en tråd över.

Protte



[F Person]

Fas in på strömbrytarens L
Tändtråd på pil ut, den som inte är i kontakt med L i schemat
Tändtråd, nolla och skyddsjord ansluts i lamputtaget.

om du vänder strömbrytaren så texten är läsbar blir nog till när man trycker på övre delen av vippan.
Det blir en tråd över.

Protte

Tack för svar, det låter rimligt. Men hur kan det komma sig att elektrikern dragit en tråd för mycket?



[prototypen]

Dubbelt lamputtag och en kronströmbrytare, typ
Protte
