FTX - hjälp mig förstå setup

[fabian2000]

Vi har ett gammalt Husqvarna FTX-system där förre ägaren byggt om till vattenburen hjälpvärme för FTX-systemet.

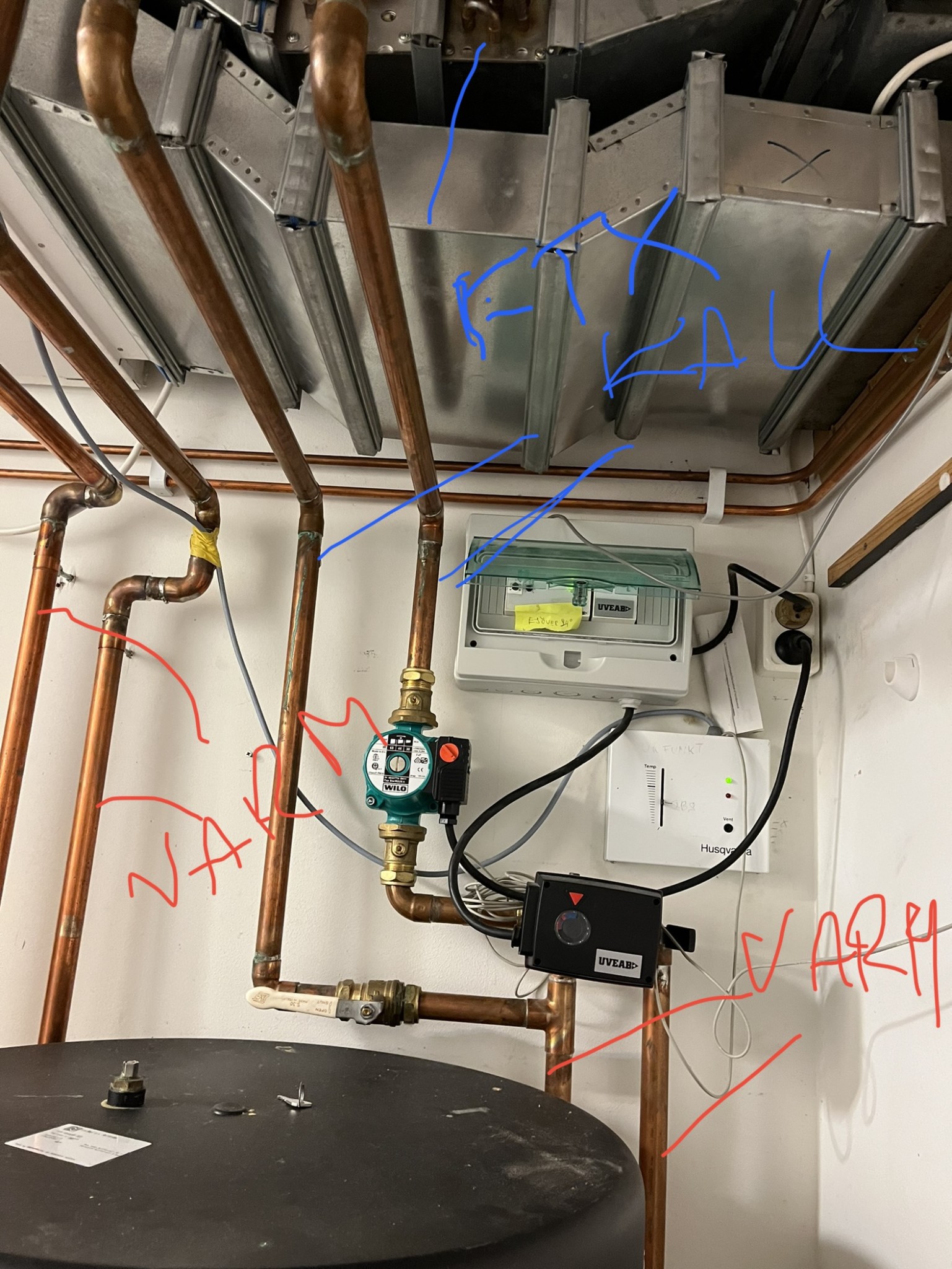

En tank och cirkulationspump enligt bild.

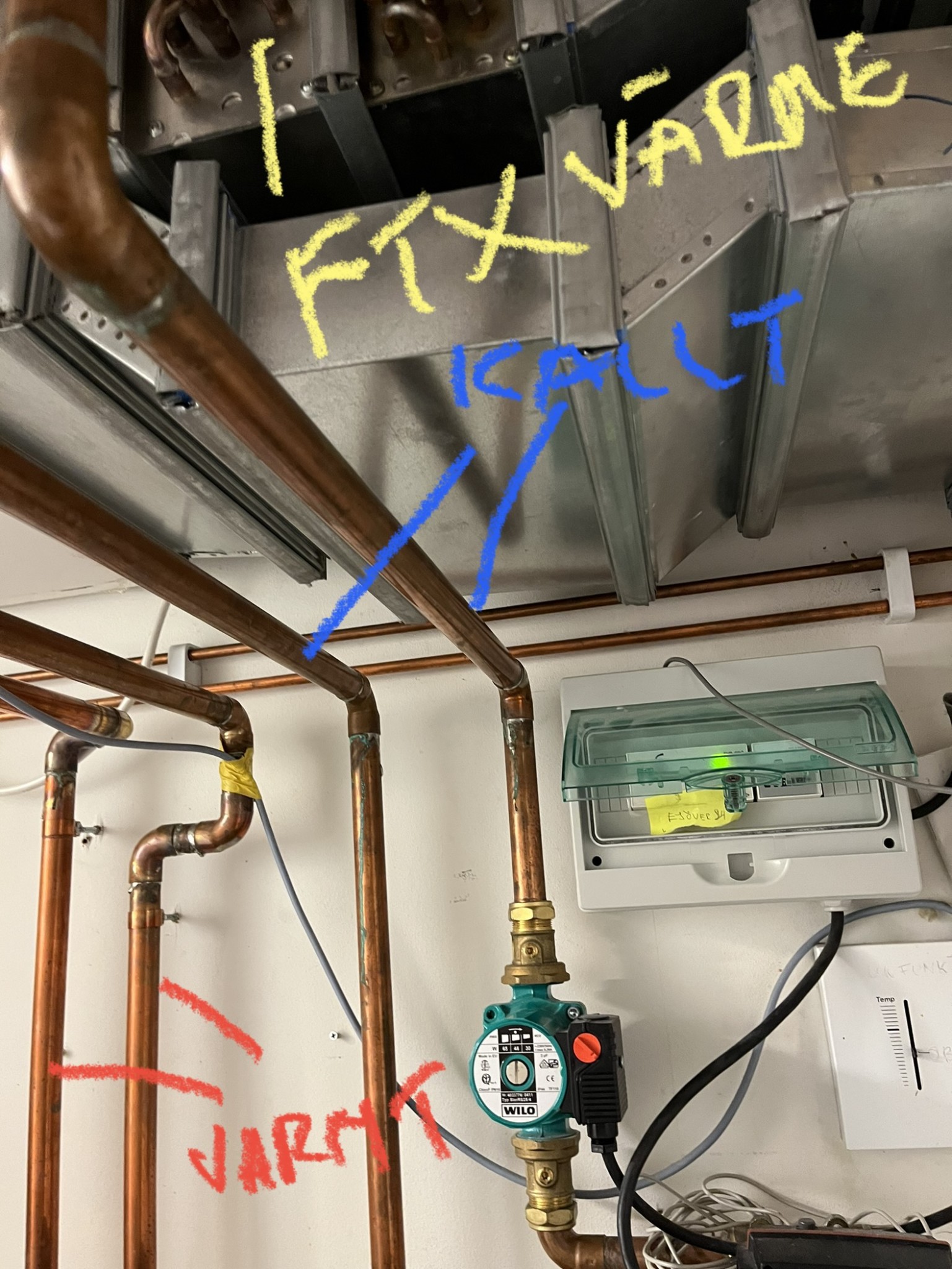

Man ser knappt kopparrören i bildens överkant där ”värmen” ska värma.
Dock är dessa rör nu iskalla.(men det kanske är onödigt dyrt att ha denna minimala värmetillskott om jag nu får igång det)

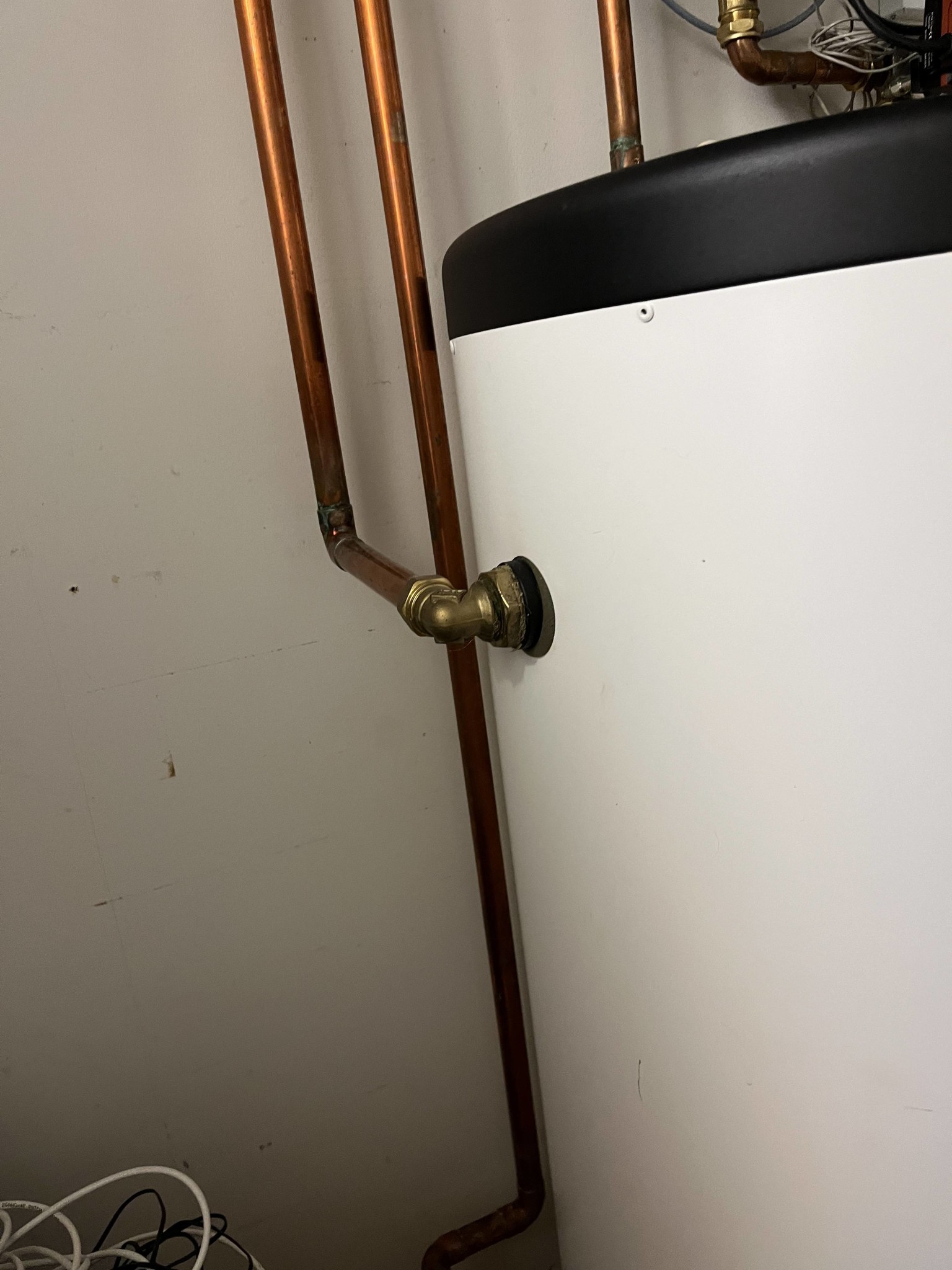

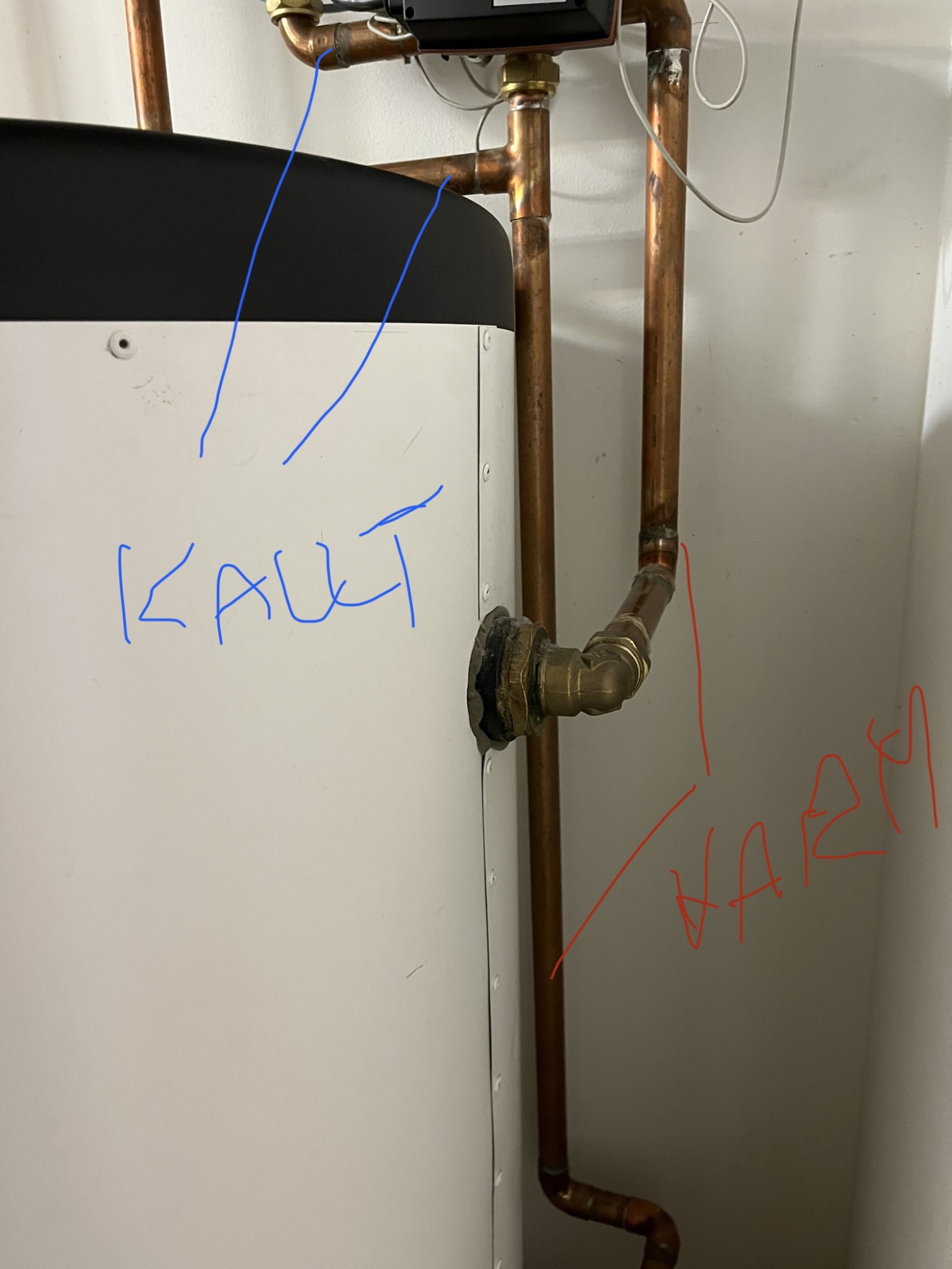

Fyra rör ut/in från tanken. Två till vänster, varma. Två till höger varma t.o.m. styrningen och cirkulationspumpen.

Jag får inte tag på han som byggt systemet och undrar om ngn kan tolka funktion och varför rören in i hjälpvärmaren är iskalla?

Som lök på laxen har FTX-systemet börjat med ett tinnitustjutande ljud. Filtren rengjorda.



[jonaserik]

Shunten verkar stå på minus Snurrar pumpen ( den gröna ) i mitten så är det en blank skruv, lossa den och kika in med en lampa om axeln snurrar



[jonaserik]

Ta ett kort från sidan så det syns hur kopplingen är mellan motor och ventil



[MagicFingers]

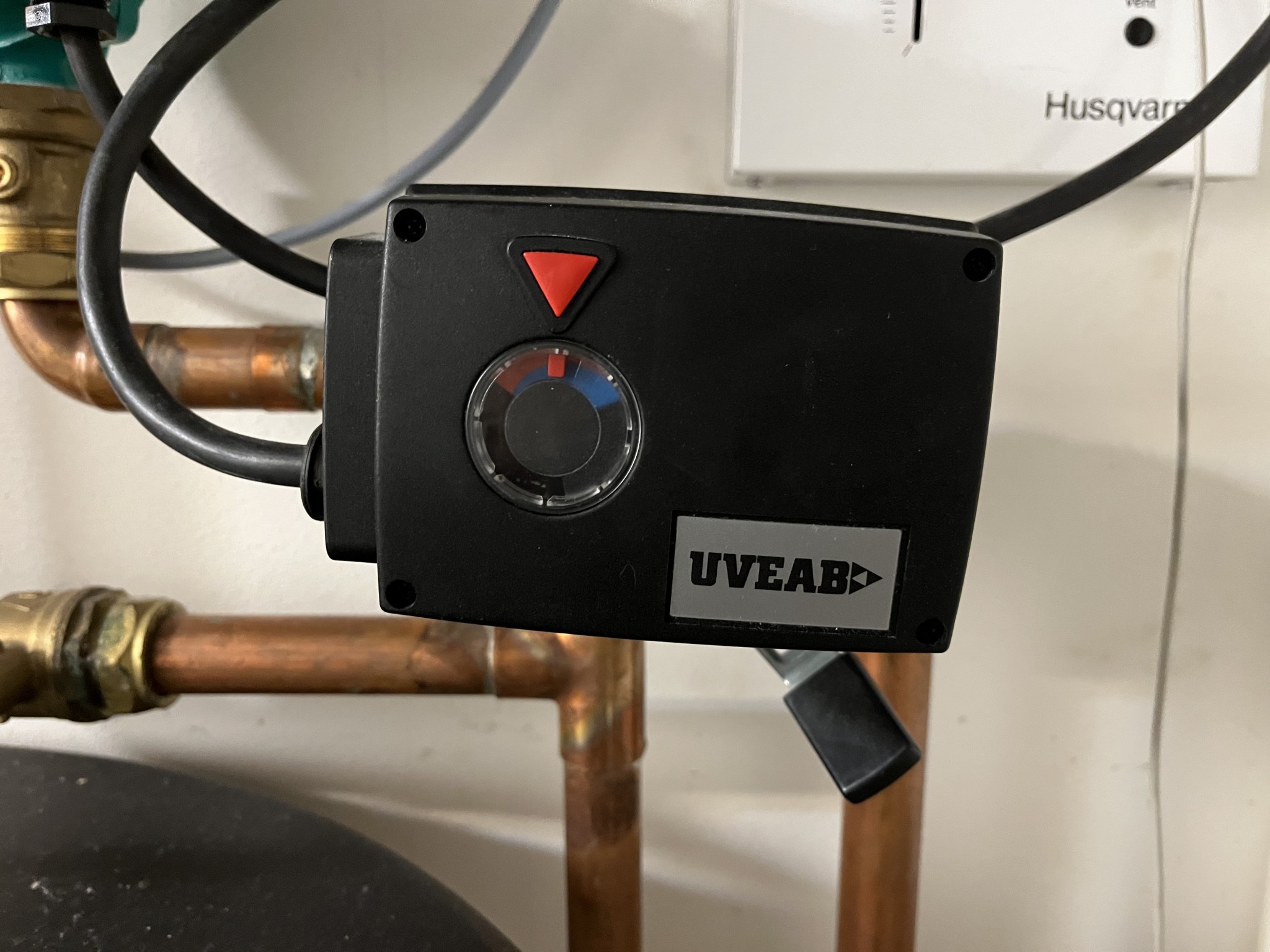

om du pillar lite på Uveab shunten då=, släpper det på värme då?



[fabian2000]

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder

om du pillar lite på Uveab shunten då=, släpper det på värme då?

Jag har motionerat genom att trycka på en knapp ovanpå shunten och sen öppnat manuellt.
Den står nu i öppet läge men just manuellt.

ska jag testa att dra den i autoläge igen?
Den ”stängs” få men kanske automatiken med givaren då fungerar.

misstänker att givaren till detta strular. Kan vara skarvad sa ägaren vill jag minnas.



[jonaserik]

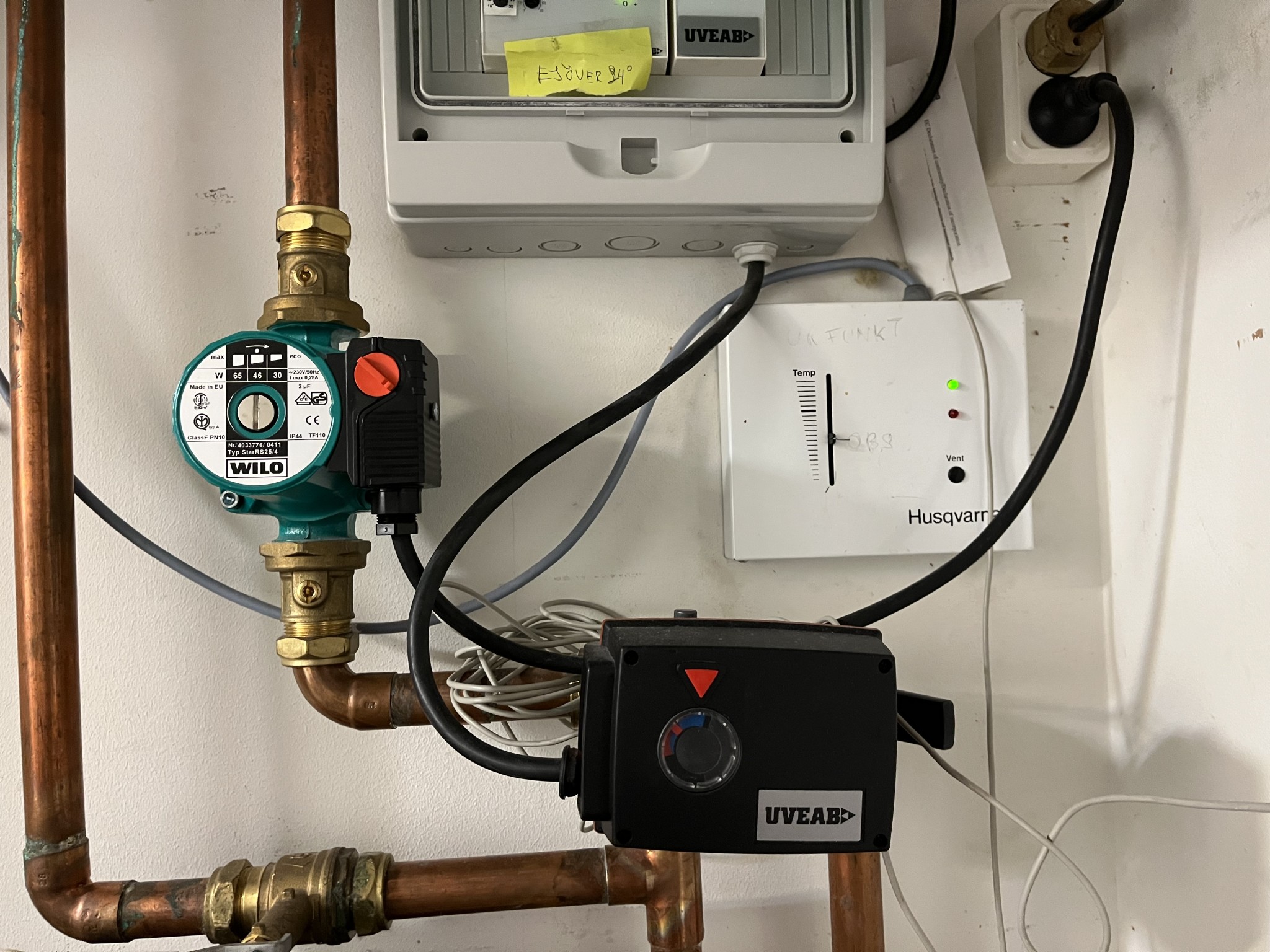

Du har värme nu ? Öppna upp locket på lådan , ta ett foto på den del som gula lappen sitter. Den avlånga delen till höger, går den ledningen in till ställmotorn. Den grå ledning som går upp taket från lådan är säkert en givare (kanske sitter i lufttrumman)



[fabian2000]

Du har värme nu ? Öppna upp locket på lådan , ta ett foto på den del som gula lappen sitter. Den avlånga delen till höger, går den ledningen in till ställmotorn. Den grå ledning som går upp taket från lådan är säkert en givare (kanske sitter i lufttrumman)

Ja shunten stängd och nu manuellt öppnad så nu har jag värme, tack.

Givaren går till övervåningen och jag gissar att jag måste trimma in givartemp mm.
Förstår inte så mkt hur det fungerar men där det står inte över 24 grader ställer väl in temperaturen och är det som nu 24 grader el mer öppnas ej shunten?
(När den är ställd på automatik vill säga)



[jonaserik]

Tempen ställes in på reglercentralen som sitter i lådan på väggen. Har du manualen för den. Om inte ta ett foto på den, står kanske någon modellbeteckning eller så.
