Assa låshus, får inte ihop det

[Mats_R]

Hej
Jag har ett låshus, eventuellt ett Assa 560. Det kärvade så jag tog isär det för att smörja. När jag ska sätta ihop det är där en liten fjäder,( den överst på ena bilden ), som jag inte kan se var den ska sitta. Jag tror den har att göra med den lilla låsklaffen i mitten, men jag hittar ingen plats att sätta den på. Jag har sökt på google och youtube efter sprängskisser, men inte hittat några. Finns det någon här som kan hjälpa mig?

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder

Inloggade ser högupplösta bilder

Logga in

Skapa konto

Gratis och tar endast 30 sekunder



[Mats_R]

Hej
Jag har ett låshus, eventuellt ett Assa 560. Det kärvade så jag tog isär det för att smörja. När jag ska sätta ihop det är där en liten fjäder,( den överst på ena bilden ), som jag inte kan se var den ska sitta. Jag tror den har att göra med den lilla låsklaffen i mitten, men jag hittar ingen plats att sätta den på. Jag har sökt på google och youtube efter sprängskisser, men inte hittat några. Finns det någon här som kan hjälpa mig?

[bild] [bild]

EDIT: Jag ser nu att det står ASSA 30 instansat i frontplåten.



[etompau]

Inget svar på din fjäderfråga men gamla lås som kärvar brukar inte må bra av olja. Jag hade satsat på ett nytt låshus.



[sune73]

30 betyder att det är ett osymmetriskt lås. 30mm förskjutning från centrum.



[joer]

Hej

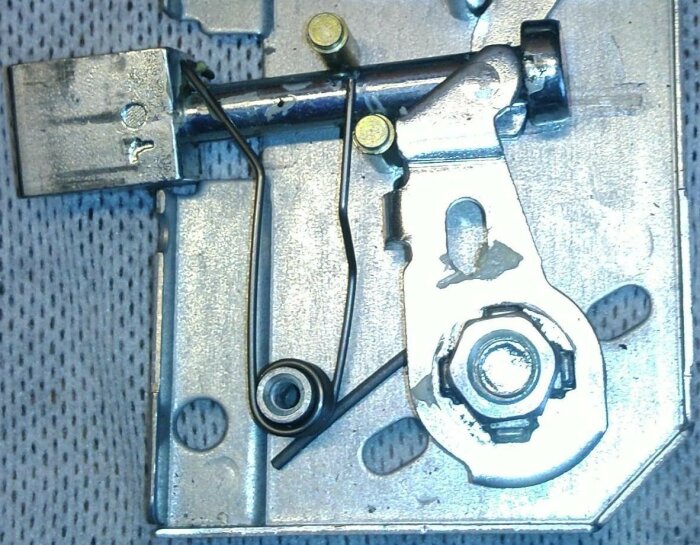

Den lilla fjädern ska sitta på plåtbiten med ett hål i. Den stora fjädern ner vid trycket har också lossnat den ska sitta under den nedre plåtbiten. Jag har försökt rita på bilden hur det ska se ut.



[123abc]

Innan du gör något så måste du spänna och fixera tryckesroddarfjädern.
Bli inte förvånad om detaljer flyger ur när du försöker och tappar den, fixera den med en skruv med bricka samt en mutter när den är rätt eller skruva ner den i arbetsstycket.
Därefter kan du bry dig om resten.
Du bör inte öppna dessa lås utan att först fixera tryckesroddaren.
Du ska inte behöva öppna dessa lås och smörja.



[Mats_R]

Tack för hjälpen!
123abc: vilken är tryckesroddarfjädern?



[joer]

Tack för hjälpen!
123abc: vilken är tryckesroddarfjädern?

Den stora fjädern vid fyrkantshålet. Längst till höger på bilden.



[Mats_R]

OK, tack



[optimum]

Stort tack för bilder och instruktion.
Plockade isär ett liknande Assa och fjädrarna for loss och fattade inte hur de skulle sitta och dessutom var det omöjligt att hålla kvar den till dörrhandtaget då man spänt fjädern.
Skruv med bricka och en mutter, YES.

TACK😍
