Tråd: Elektrisk symbolfråga
prototypen

prototypen


Visa inlägg
Justerbart motstånd (reostat) som kräver skruvmejsel för ändring, använd för strömbegränsning.
Till vänster symbol för en amerikansk potentiometer, fasta motstånd ritas också veckade Europa kör mer boxmodellen till höger, fasta motstånd är också boxar. TS symbol är ett justerbart motstånd som inte är tänkt att det ska ändras på i tid och otid utan det justeras en gång för alla. Bild på ett av mina justerbara, behövs skruvmejsel för justering 1 ohm är väl inget omöjligt värde för t.ex. i en strömbegränsning för att begränsa farten på motorn och stänga av om motorn drar för mycket ström (kört fast). IOM att löparen är ansluten till ena änduttaget så kallas det reostat, annars potentiometer. Varför man ansluter löparen till ena änduttaget..........om löparen glappar så blir det inte värre än att löparen står i ändläge. Protte
Tråd: Elektrisk symbolfråga · Forum: El
  • Gilla
Panor82 och 2 till
  • Laddar…
10
C

cpalm


Visa inlägg
Elektriska schematiska symboler för en variabel resistor (reostat) med pil och en förinställd variabel resistor.
Om man skall hårddra det antyder symbolen enligt IEC 60617 tvärtom att det är en reostat med ratt som användaren kan påverka, i och med pilspetsen. Hade den varit förinställd är symbolen ett tvärställt streck istället för pil. Men det är ju inte säkert att den som framställt schemat haft den känslan för detaljer.
Tråd: Elektrisk symbolfråga · Forum: El
  • Gilla
GK100 och 4 till
  • Laddar…
10
blackarrow

blackarrow


Visa inlägg
Schematisk illustration av en potentiometer märkt "R1 1Ω" med löpare och anslutningsändar.
Det skulle kunna vara en trådlindad potentiometer som tål lite högre effekt. Om man kopplar in ena änden och släpkontakten/löpare samt låter ”andra änden” vara oansluten, så här: så får man samma funktion, men man riskerar förkorta livslängden. :thinking: Lite övergångsresistans och ev oxid bränns bort, men sliter också på resistanstråd och släpkontakt. Kopplar man samman ”oanvända änden” och släpkontakten så kommer ström att flyta genom denna del av resistorn om det blir hög övergångsresistans eller glapp och därmed blir det inte lika mycket ström som kan bränna kontaktytorna. :cool:
Tråd: Elektrisk symbolfråga · Forum: El
  • Gilla
Alexander HB och 1 till
  • Laddar…
10
Tomtom79

Tomtom79


Visa inlägg
Schematisk symbol för en resistor markerad med "-R1 1Ω" indikerande 1 ohm resistans.

Få hela upplevelsen som inloggad

Följ personer och trådar, utforska nya filmer och bilder och skapa eget innehåll.
Logga in

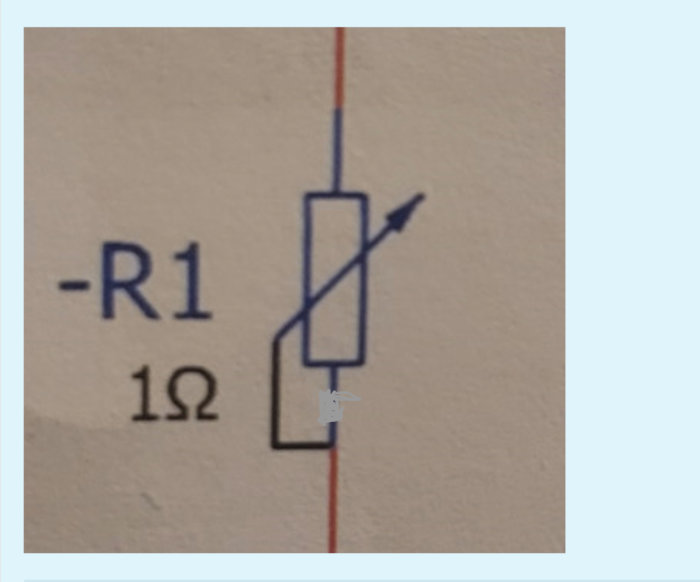

Har en fundering på vad detta betyder. Jag tolkar det som en variabel resistor av något slag men sen är det specat 1 ohm. Någon idé?
