Potentialskillnad mellan nätjord och marken?
Signalgeneratorn Genny4 är ett tillbehör till kabelsökaren Cat4. Man får en mycket bra signal på strömförande elkablar i marken om man ansluter signalutgången på Genny4 till jord i ett vägguttag och tar den andra utgången till jordspettet. Signalutgången klarar likspänningen 48 volt på en teleledning men man får inte ansluta den till nätspänning.

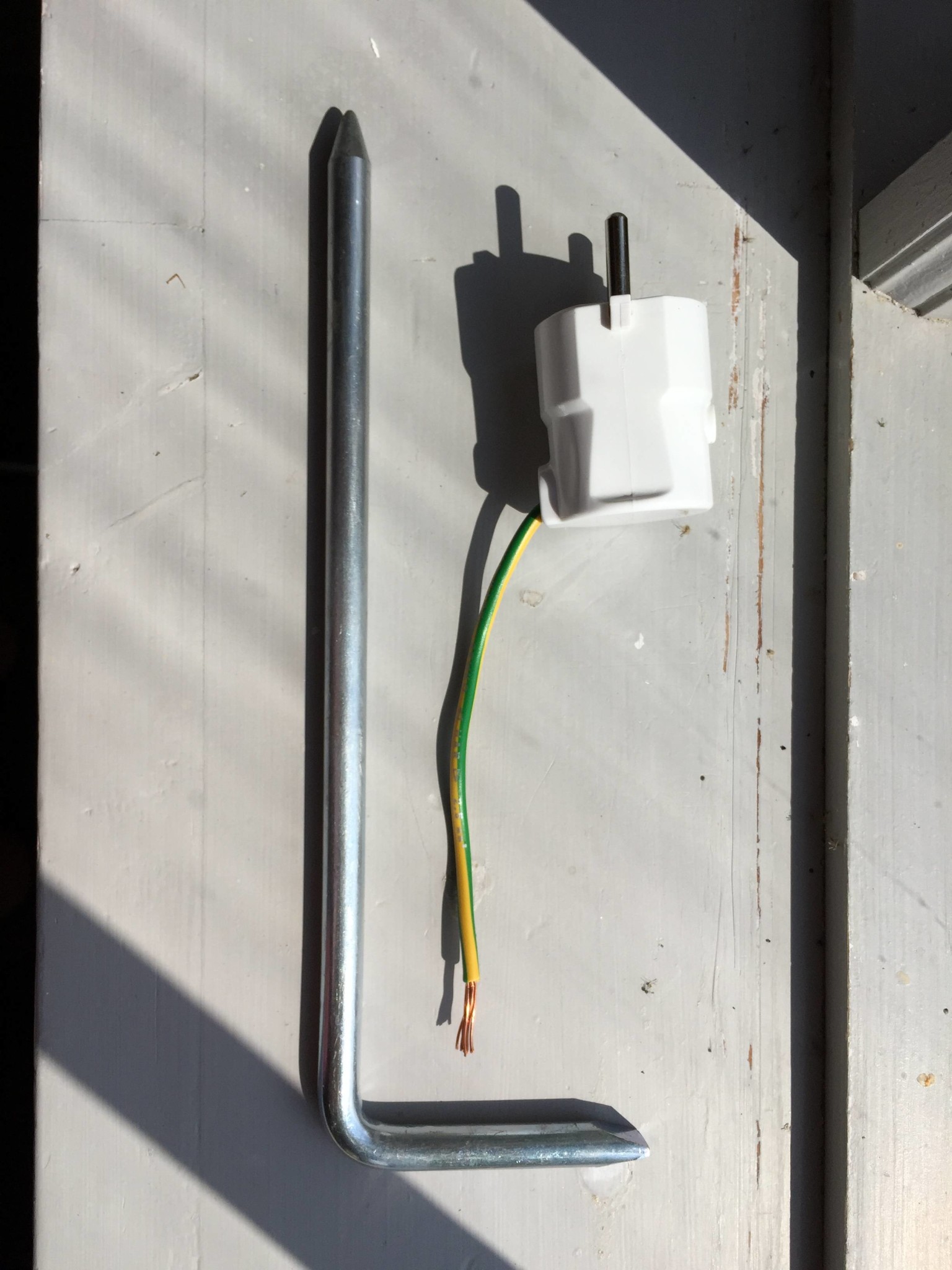

Enklaste sätter att ansluta till vägguttaget är att sätta en ledare till jord i en stickpropp och ansluta signalkabeln till ledaren. Men det väcker funderingen om det under några omständigheter kan ligga hög spänning mellan nätjord i ett uttag och jordspettet i marken så att den enkla lösningen med stickproppen måste kompletteras med kondensatorer som klarar 400 volt och släpper igenom de låga frekvenser som generatorn använder. Att en behörig elektriker skulle kopplat fel förefaller ytterst osannolikt men i de fall där nolla och jord är gemensam kan man kanske tänka sig att ett avbrott i nollan och en inkopplad last lägger 240 volt på jordstiftet. Finns några fall från praktiken?
Enklaste sätter att ansluta till vägguttaget är att sätta en ledare till jord i en stickpropp och ansluta signalkabeln till ledaren. Men det väcker funderingen om det under några omständigheter kan ligga hög spänning mellan nätjord i ett uttag och jordspettet i marken så att den enkla lösningen med stickproppen måste kompletteras med kondensatorer som klarar 400 volt och släpper igenom de låga frekvenser som generatorn använder. Att en behörig elektriker skulle kopplat fel förefaller ytterst osannolikt men i de fall där nolla och jord är gemensam kan man kanske tänka sig att ett avbrott i nollan och en inkopplad last lägger 240 volt på jordstiftet. Finns några fall från praktiken?
Bästa svaret
Det du beskriver är flytande nolla. Avbrott på inkommande PEN (Protective Earth and Neutral) är ovanligt, men förekommer. Det ger dramatiska effekter, och en ev. brunnen kabelsökare är då ditt minsta problem.
Nollan får då en potential som slumpartat ligger nära någon av fasernas potential, beror på vilka belastningar som är inkopplade mot nollan från de olika faserna. Det ger i sin tur att apparater som matas från en annan fas, kommer att få nära 400V istället för 230V. Det i sin tur orsakar lätt en brand. Hus har brunnit pga, den typen av fel.
En tidigare kollega råkade ut för det, han fick fly ut ur sin lägenhet med exploderande glödlampor som "förföljde" honom. Han bodde i samma förening där jag var ordförande, felet drabbade 32 lgh, brand utbröt i två av dem, men självslocknade, ingen var hemma. Precis allt elektroniskt var bränt i lägenheterna. TV apparater, kylskåp kollegans kabelTV dekoder var förvandlad till en svart plastklump, han fattade först inte vad det var som låg på TVn.
En ytterligare otrevlighet med felet, är att alla skyddsjordade prylar får en spänning på sitt hölje som också ligger nära en av fasspänningarna, du får en livsfarlig stöt från allt jordat, och jordfelsbrytaren kommer inte att skydda i det läget.
Nollan får då en potential som slumpartat ligger nära någon av fasernas potential, beror på vilka belastningar som är inkopplade mot nollan från de olika faserna. Det ger i sin tur att apparater som matas från en annan fas, kommer att få nära 400V istället för 230V. Det i sin tur orsakar lätt en brand. Hus har brunnit pga, den typen av fel.
En tidigare kollega råkade ut för det, han fick fly ut ur sin lägenhet med exploderande glödlampor som "förföljde" honom. Han bodde i samma förening där jag var ordförande, felet drabbade 32 lgh, brand utbröt i två av dem, men självslocknade, ingen var hemma. Precis allt elektroniskt var bränt i lägenheterna. TV apparater, kylskåp kollegans kabelTV dekoder var förvandlad till en svart plastklump, han fattade först inte vad det var som låg på TVn.
En ytterligare otrevlighet med felet, är att alla skyddsjordade prylar får en spänning på sitt hölje som också ligger nära en av fasspänningarna, du får en livsfarlig stöt från allt jordat, och jordfelsbrytaren kommer inte att skydda i det läget.
Man bör således kontrollmäta mellan den gröngula tråden och jordspettet innan man kopplar in signalgeneratorn och då vara beredd på att det i sällsynta fall kan röra sig om 400 volt. I så fall har man upptäckt ett allvarligt fel. Plötsligt var det inget för lekmän.
Redigerat:
Så länge du inte kontrollmäter PE i uttag du ansluter något bruksföremål till behöver du inte göra det i detta fallet heller. Normalanvändningen av uttaget är farligare vid felfallen än att använda sökaren. I många praktiska fall ligger dessutom spänningen inte så högt utan tom i häradet av vad sökaren tål och aldrig högre än fasspänning i systemet mot jord dvs 230 V.
Misstänker man fel ska man givetvis koppla från avsnittet med lämplig brytare eller säkring. Och både som lekman eller inte kan det vara lämpligt att göra så vid sökning oberoende vilken ledare man ansluter till och där är då oftast inte PE bästa val.
Misstänker man fel ska man givetvis koppla från avsnittet med lämplig brytare eller säkring. Och både som lekman eller inte kan det vara lämpligt att göra så vid sökning oberoende vilken ledare man ansluter till och där är då oftast inte PE bästa val.
Kruxet är att det vid avbrott i PEN-ledaren kan ligga spänning mot yttre jord även om jag slagit av säkringen till uttaget ifråga. En annan fas kan föra över spänningen via en last. Fast då borde lasten bränt innan säkringen slogs av.
Det är inte kabelsökaren utan signalgeneratorn man möjligen utsätter för för hög spänning. Det finns kontaktdon att köpa hos t ex Xi.se som innehåller skydd mot överspänning.
Det är inte kabelsökaren utan signalgeneratorn man möjligen utsätter för för hög spänning. Det finns kontaktdon att köpa hos t ex Xi.se som innehåller skydd mot överspänning.
