Portabel el/energimätare
Hej!
Ska bygga en portabel energimätare till jobbet för att kunna logga hur mycket ström olika typer av utrustning förbrukar. Kommer inte vara fasta installationer och vill därav att det ska vara flexibelt.
Har någon tips om en färdig produkt så tipsa gärna om den. Kravet är att det får inte vara någon trådlös lösning utan måste vara trådat.
Utsignal kan vara 0-10V, 4-20mA, s0-puls osv.. Men analog, ej modbus eller liknande.

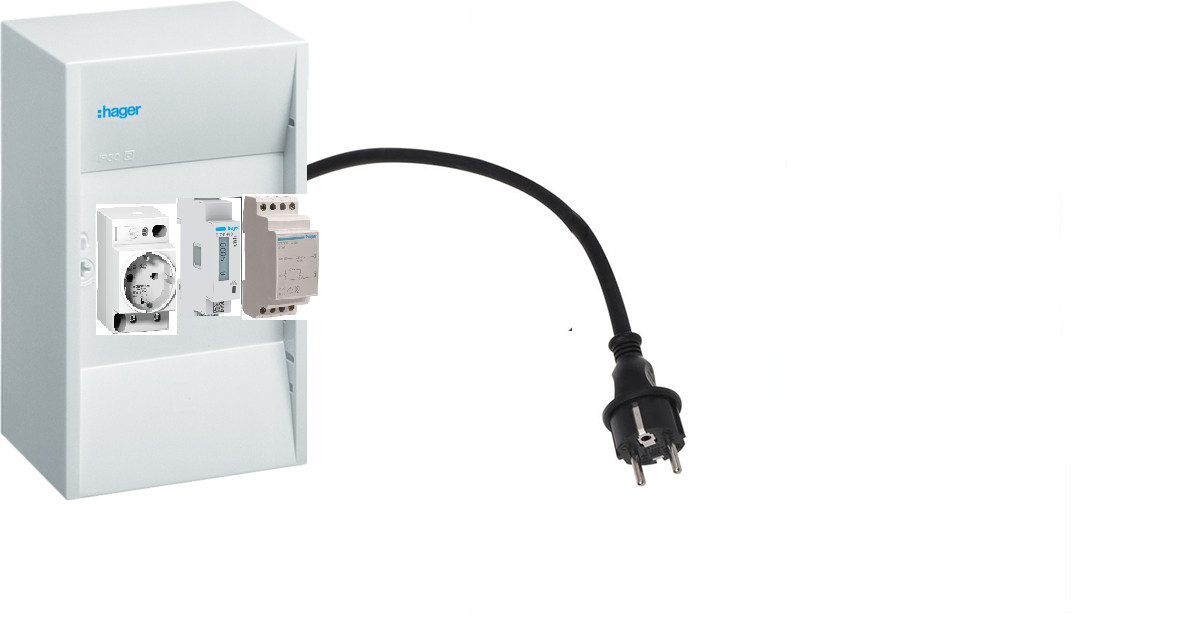

Tanken är att bygga något åt det här hållet
Tänkte använda detta:
Energimätare
Transformator, mest troligt 240V AC->5 eller 12V DC
Dinmonterad vägguttag.
Normkapsling.
Kopplar alltså in utrustningen som ska loggas i det din-monterade uttaget och apparatkabeln i ett vägguttag.
Tänkte sätta någon förskruvning för att kunna dragavlasta apparatkabeln.
Kommentarer/åsikter?
Bör denna avsäkras på något vis?
Ska bygga en portabel energimätare till jobbet för att kunna logga hur mycket ström olika typer av utrustning förbrukar. Kommer inte vara fasta installationer och vill därav att det ska vara flexibelt.
Har någon tips om en färdig produkt så tipsa gärna om den. Kravet är att det får inte vara någon trådlös lösning utan måste vara trådat.
Utsignal kan vara 0-10V, 4-20mA, s0-puls osv.. Men analog, ej modbus eller liknande.
Tanken är att bygga något åt det här hållet
Tänkte använda detta:
Energimätare
Transformator, mest troligt 240V AC->5 eller 12V DC
Dinmonterad vägguttag.
Normkapsling.
Kopplar alltså in utrustningen som ska loggas i det din-monterade uttaget och apparatkabeln i ett vägguttag.
Tänkte sätta någon förskruvning för att kunna dragavlasta apparatkabeln.
Kommentarer/åsikter?
Bör denna avsäkras på något vis?
Varför inte bara använda en energimätaren och uttaget och mata allt med stickproppsanslutning. Det finns ingen vinst med trafomätning vid så små strömmar. Och låt all interna kopplingar göras med 1,5 mm2 ledningar så behöver du inte tänka på någon avsäkring och som sagt dragavlastning på anslutningsledningen.
https://www.energibutiken.se/sv/elmatare/103-elmatare-1-fas-din.html har bla denna energimätare samt några till
https://www.energibutiken.se/sv/elmatare/103-elmatare-1-fas-din.html har bla denna energimätare samt några till
Raspberry med zwave controller + några trådlösa elmätare med stickpropp.
Skitenkelt att flytta runt och starta upp på olika ställen
Pris Raspberry med zwsve dongel 1000:-
Beg för 500:-
+ 500:- per trådlöst elmätare
Fördelar
CE märkt elmätare bara att plugga in.

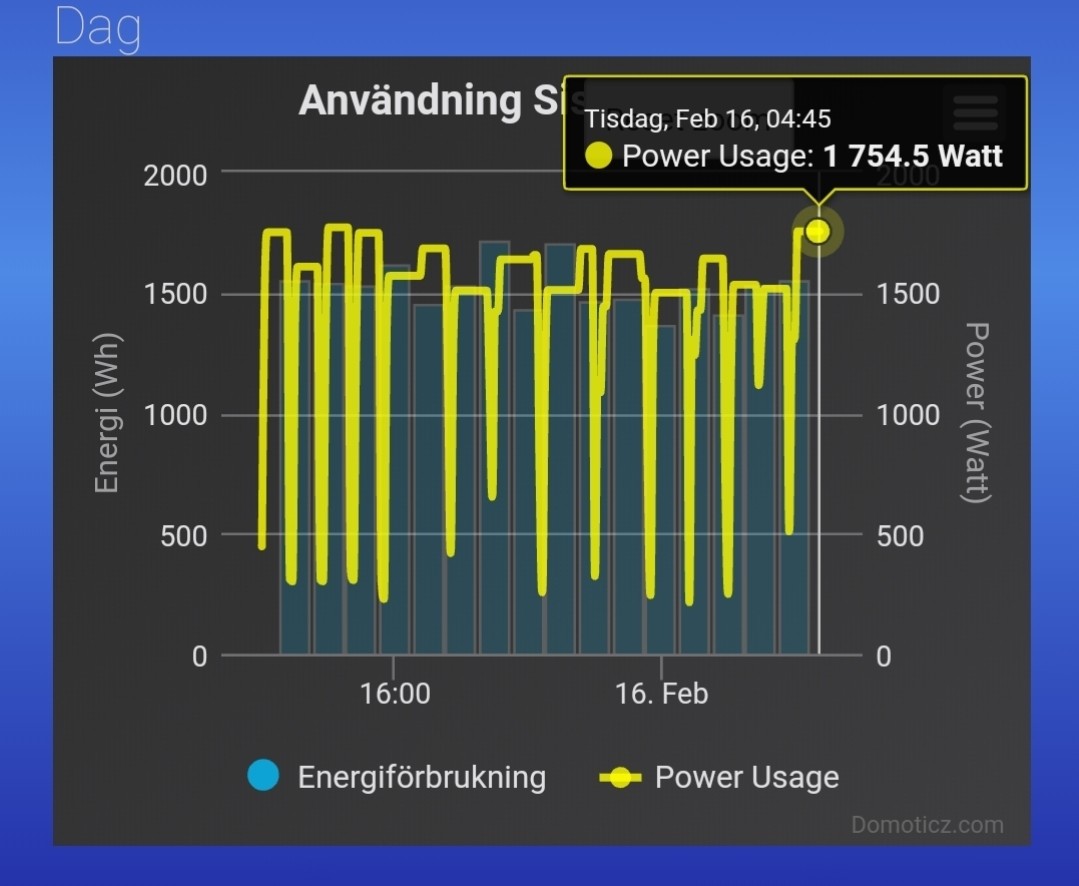

Realtid avläsning både watt och förbrukning kWh loggas.
Loggning samt historik sparas lokalt i Raspberry pi enheten och kan lätt raderas eller exporteras.
Skitenkelt att flytta runt och starta upp på olika ställen
Pris Raspberry med zwsve dongel 1000:-
Beg för 500:-
+ 500:- per trådlöst elmätare
Fördelar
CE märkt elmätare bara att plugga in.
Realtid avläsning både watt och förbrukning kWh loggas.
Loggning samt historik sparas lokalt i Raspberry pi enheten och kan lätt raderas eller exporteras.
Om du vill köra på din trådade ide borde de va en kapsling som är godkänd för ändamålet. Exempelvis en byggcentral kan du nog bygga vidare på men det drar snabbt iväg ekonomiskt om du vill ha lite djupare avläsning.
Duger inte en vanlig elmätare på Clas ohlson för 199:- ?
Duger inte en vanlig elmätare på Clas ohlson för 199:- ?
Har ingen aning om till vilken sida jag länkar, däremot finns det en energimätare av samma typ som det finns på ett otal ställen.
Jula kanske passar bättre ?
https://www.jula.se/catalog/el-och-belysning/elinstallation/testinstrument/elmatare/
Jula kanske passar bättre ?
https://www.jula.se/catalog/el-och-belysning/elinstallation/testinstrument/elmatare/
Inser att jag var lite otydlig i första inlägget. Jag vill logga varje puls till ett klockslag. För att sedan kunna ta ut kurvor över effekt och energiförbrukning över tid. Utsignalen, s0utgången, kommer anslutas till en logger med pulsräknare.E elmont skrev:
Jag kanske har missförstått hur en s0-port på en energimätare funkar så rätta mig gärna om jag har fel.
Förstått det som ett potentialfritt relä som sluter kretsen en kort period 1000/10000 gånger per kwh som går genom den primärkretsen?
Känns isåfall rätt dumt att köra 230V på pulsutgången då dessa trådar behöver dras ut ur kapslingen.
Finns absolut fördelar med din metod men mätningarna sker i forskningssammanhang och det är viktigt att det blir rätt då jag inte vill behöva upprepa experimenten. Litar därför inte på trådlöst och är lite osäker på hur bra upplösning de är på wifi/zigbee energimätare.K Knight skrev:
Pengar är inget större bekymmer då det inte är mina pengar det handlar om.
Om det är för forskning så ska nog mätaren vara kalibrerad, dvs det utesluter alla former av hemmabyggen (om man inte vill skriva ett metodpek också och vill lägga tid på hårdvarudesign).
Jag skulle kolla på MID-godkända mätare.
S0-utgången är galvaniskt skild så du behöver inget särskilt skydd utöver det.
Jag skulle kolla på MID-godkända mätare.
S0-utgången är galvaniskt skild så du behöver inget särskilt skydd utöver det.
Haha nä precis, hemmabyggen går bort.tommib skrev:
Jo, tänkte köra MID-godkänd. Då har man ju ändå nån form av stöd för att den ger pålitliga mätningar.
Då blir det nån variant av det här. Ska bara ta reda på vilken insignal labbets pulsräknare vill ha och välja trafo efter det.
Mitt tips skulle vara att försöka mata från pulsräknaren så att du inte behöver ha mer än mätaren i en liten kapsling. Dra ut S0 till en plint på utsidan och se till att du håller isolering mellan nätspänning och S0.
Fundera på om du även behöver mäta reaktiv effekt. Den kan vara betydande för småförbrukare och bör intressera i forskningssammanhang. Ta t.ex. en vanlig LED-lampa, typ E27 som tillförs lika mkt reaktiv som aktiv effekt. Får man fråga vad det är för forskning samt syfte?
Jo det hade varit det bästa.
Bra tanke men är i princip bara rent resistiva laster. Nån fläktmotor kanske men små effekter i sammanhanget.J Johan456 skrev:
Inom energieffektivisering. Vill nog inte vara mer specifik än så då jag gärna är anonym på forumet. Blir lätt sökbart!
