Lösning - Motorlås till låg kostnad - Yale/KNX/Satel Integra/OpenHab/Google Assistant
Jag har under en ganska lång tid letar efter något lämpligt motorlås att installera hemma för att kunna automatisera dörrarna på huset. Men det har varit antingen väldigt dyrt eller helt fristående lösningar som inte går att integrera med. Jag har tittat på alla möjliga lösningar, allt från ASSAs riktiga motorlås, till något billigare elektroniska lås, Yale Doorman osv… Jag har haft några krav som har gjort att jag inte kom vidare:
· Låg kostnad
· Ingen fristående lösning som kräver ytterligare integration
· Skall gå att styra med KNX och Satel Integra
· Inga stora klumpiga enheter på dörrarna
Som av en slump upptäckte jag att man kan köpa låshuset till Yale Doorman löst och det såg ut på bilderna som jag hittade att det bör vara någon form av löst motorlås där styrningen sitter i Yale enheten. Jag beställde hem ett låshus och gav mig på att mäta och testa funktionaliteten. Jag fick även mycket bra hjälp från Yale själva vilket gjorde att jag kunde få fram kopplingsschema och identifiera kablarnas funktion.
Yale låshus
Yale låshus har en enkel 6-9v motor som går att styra via polvändning. De sensorer som sitter i låset (Triggerbolt, Safe Secure, Bolt in, Bolt out och Clutch) är mikrobrytare (Max 30V) och alltså enkla att övervaka.
Låset går alltid att öppna genom att vrida på vred på insidan eller nyckel på utsidan. På det viset så kommer man alltid in/ut vid en nödsituation eller vid strömavbrott osv.
Det var lite stökigt att hitta delar som passade för att kunna använda nyckel och vred eftersom inte alla delar från Yale är gjorda för att användas utan deras styrenhet, tex vredpinne som inte passar i ASSAs vred mm, men min lokala låssmed hjälpte till för att få det att fungera. Nu sitter allt som det skall och allt fysiskt funderar som det skall, vred på insidan, lås på utsidan osv. Ett plus att det ser ut som vilket lås som helst, utan en massa extra grunkor.
KNX
Eftersom jag vill ha en hyffsat robust lösning så styr jag låset med hjälp av KNX-enheter. Jag hanterar motorn med hjälp av en Jalusieaktor som polvänder när den skall styra om tex rullgardinerna skall upp eller ner. Samma polvändning fungerar alltså utmärkt att styra motorn i låset med. För att få in informationen om sensorerna i KNX så har jag anslutit dom till en Binäringång. Men man måste inte använda KNX, samma princip kan appliceras på andra tekniker som har liknande enheter, zwave osv.
Jag har även KNX knappar innanför dörren som jag har konfigurerat att låsa/öppna så att man kan truycka på en fysisk touch knapp innanför dörren. Då kan man enkelt låsa/öppna utan att använda telefon eller prata med Google, den fungerar så klart även om Openhab eller Google Assistant är nere.
Satel
Jag har även blandat in vårt Satel Integra där en kod/kortläsare placerad utomhus kan användas för att styra dörrar. Den har en NC utgång för dörrkontroll som jag anslutit till KNX binäringången för att kunna fånga när någon låser eller låser upp med hjälp av kod eller kort. Den har även en ingång för dörrstatus som jag anslutit till samma KNX binäringång som Triggerbolt för att larmet skall veta om dörren är stängd eller öppen.
Jag kan alltså öppna/låsa via Satels App, panel inne i huset samt med kod/kort på utsidan, jag har även konfigurerat larmet att låsa upp dörren om brandlarmet går. Eftersom det krävs att man polvänder motorn för att den skall låsa igen finns det ingen risk att dörren låser sig igen även om tex strömmen går vi en brand.
Logik, Openhab och Google Assistant
I dagsläget så har jag valt att dörren skall behålla sin nuvarande status, om man tex öppnar så är det öppet tills man aktivt stänger. Men man kan även välja att logisk låsa när dörren stängs igen efter att man låst upp och öppnat. Den logiken kan jag skapa i KNX Binäringången, jag har testat och det fungerar bra. Men för att man inte skall bli utelåst om man råkar gå ut utan nyckel eller mobil så använder jag det inte.
Jag använder även Openhab i min hemautomation men jag litar inte på den att styra låset helt och hållet utan använder mer robust teknik i form av KNX och Satel Integra för den grundläggande logiken. Det gör att jag kan öppna, låsa osv även om Openhab är nere. Men med hjälp av Openhab kan jag bygga mer logik som inte är kritisk, som att tex låsa/öppna vid vissa scener.
Till Openhab har jag också kopplat Google Assistant och publicerat låset med en kod, då kan jag ta med låset i rutiner i Google Assistant samt be Google öppna och låsa. Tex har jag lagt in en rutin för läggdags där Google ställer alarm mm, samt låser ytterdörren vilket är smidigt.

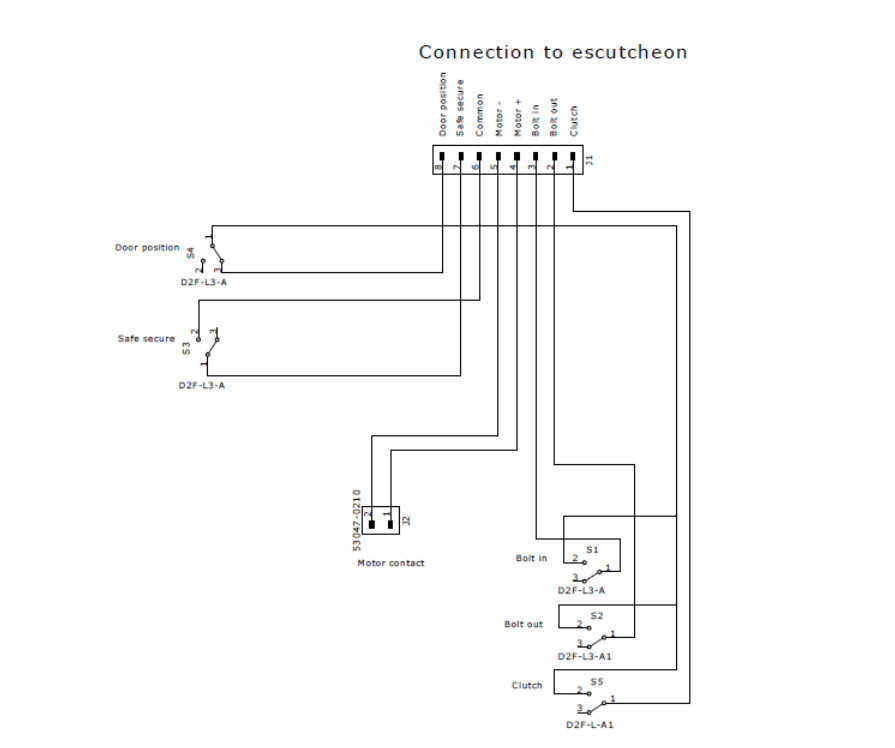

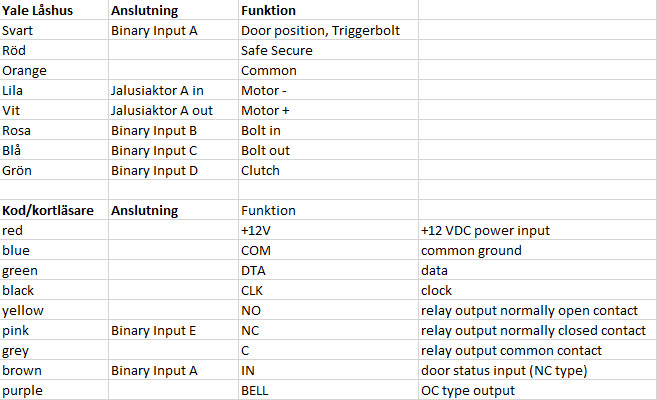

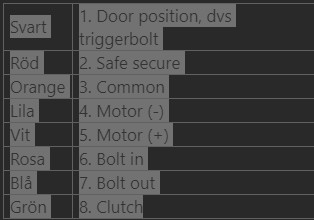

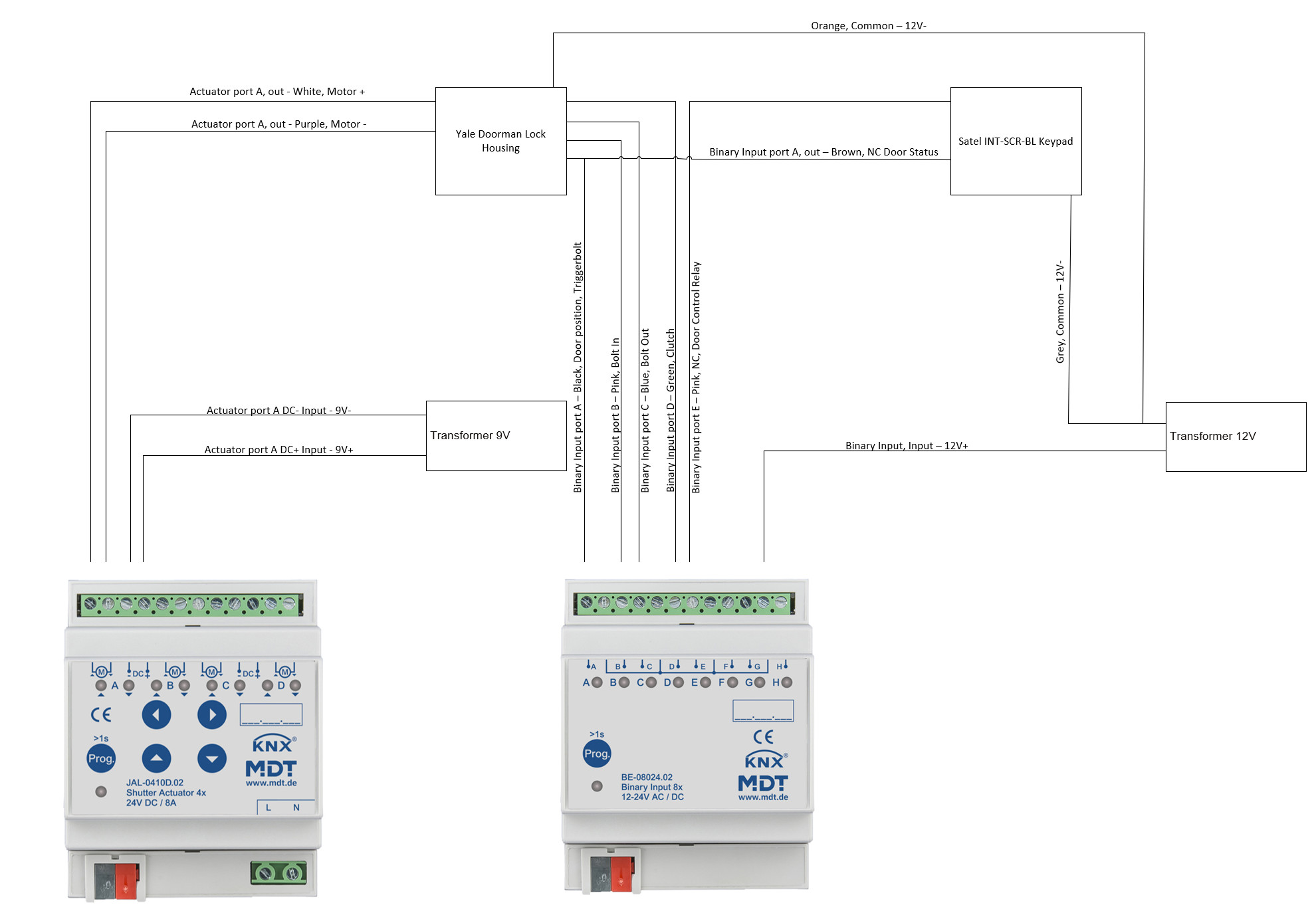

Bifogar bilder med schema på hur jag anslutit de olika enheterna, samt schema över Yale låset samt matris med kabelinformation.
· Låg kostnad
· Ingen fristående lösning som kräver ytterligare integration
· Skall gå att styra med KNX och Satel Integra
· Inga stora klumpiga enheter på dörrarna
Som av en slump upptäckte jag att man kan köpa låshuset till Yale Doorman löst och det såg ut på bilderna som jag hittade att det bör vara någon form av löst motorlås där styrningen sitter i Yale enheten. Jag beställde hem ett låshus och gav mig på att mäta och testa funktionaliteten. Jag fick även mycket bra hjälp från Yale själva vilket gjorde att jag kunde få fram kopplingsschema och identifiera kablarnas funktion.
Yale låshus
Yale låshus har en enkel 6-9v motor som går att styra via polvändning. De sensorer som sitter i låset (Triggerbolt, Safe Secure, Bolt in, Bolt out och Clutch) är mikrobrytare (Max 30V) och alltså enkla att övervaka.
Låset går alltid att öppna genom att vrida på vred på insidan eller nyckel på utsidan. På det viset så kommer man alltid in/ut vid en nödsituation eller vid strömavbrott osv.
Det var lite stökigt att hitta delar som passade för att kunna använda nyckel och vred eftersom inte alla delar från Yale är gjorda för att användas utan deras styrenhet, tex vredpinne som inte passar i ASSAs vred mm, men min lokala låssmed hjälpte till för att få det att fungera. Nu sitter allt som det skall och allt fysiskt funderar som det skall, vred på insidan, lås på utsidan osv. Ett plus att det ser ut som vilket lås som helst, utan en massa extra grunkor.
KNX
Eftersom jag vill ha en hyffsat robust lösning så styr jag låset med hjälp av KNX-enheter. Jag hanterar motorn med hjälp av en Jalusieaktor som polvänder när den skall styra om tex rullgardinerna skall upp eller ner. Samma polvändning fungerar alltså utmärkt att styra motorn i låset med. För att få in informationen om sensorerna i KNX så har jag anslutit dom till en Binäringång. Men man måste inte använda KNX, samma princip kan appliceras på andra tekniker som har liknande enheter, zwave osv.
Jag har även KNX knappar innanför dörren som jag har konfigurerat att låsa/öppna så att man kan truycka på en fysisk touch knapp innanför dörren. Då kan man enkelt låsa/öppna utan att använda telefon eller prata med Google, den fungerar så klart även om Openhab eller Google Assistant är nere.
Satel
Jag har även blandat in vårt Satel Integra där en kod/kortläsare placerad utomhus kan användas för att styra dörrar. Den har en NC utgång för dörrkontroll som jag anslutit till KNX binäringången för att kunna fånga när någon låser eller låser upp med hjälp av kod eller kort. Den har även en ingång för dörrstatus som jag anslutit till samma KNX binäringång som Triggerbolt för att larmet skall veta om dörren är stängd eller öppen.
Jag kan alltså öppna/låsa via Satels App, panel inne i huset samt med kod/kort på utsidan, jag har även konfigurerat larmet att låsa upp dörren om brandlarmet går. Eftersom det krävs att man polvänder motorn för att den skall låsa igen finns det ingen risk att dörren låser sig igen även om tex strömmen går vi en brand.
Logik, Openhab och Google Assistant
I dagsläget så har jag valt att dörren skall behålla sin nuvarande status, om man tex öppnar så är det öppet tills man aktivt stänger. Men man kan även välja att logisk låsa när dörren stängs igen efter att man låst upp och öppnat. Den logiken kan jag skapa i KNX Binäringången, jag har testat och det fungerar bra. Men för att man inte skall bli utelåst om man råkar gå ut utan nyckel eller mobil så använder jag det inte.
Jag använder även Openhab i min hemautomation men jag litar inte på den att styra låset helt och hållet utan använder mer robust teknik i form av KNX och Satel Integra för den grundläggande logiken. Det gör att jag kan öppna, låsa osv även om Openhab är nere. Men med hjälp av Openhab kan jag bygga mer logik som inte är kritisk, som att tex låsa/öppna vid vissa scener.
Till Openhab har jag också kopplat Google Assistant och publicerat låset med en kod, då kan jag ta med låset i rutiner i Google Assistant samt be Google öppna och låsa. Tex har jag lagt in en rutin för läggdags där Google ställer alarm mm, samt låser ytterdörren vilket är smidigt.
Bifogar bilder med schema på hur jag anslutit de olika enheterna, samt schema över Yale låset samt matris med kabelinformation.
Redigerat:
Tjena, Låset är v2, https://www.laskompaniet.se/product/yale-doorman-lashus-v2T tgr_se skrev:
Jag har inte provat med v3 huset och vet inte heller om något är ändrat som påverkar funktionen.
Ingen fara, tack självD Daniel Gr skrev:
Säg till om det är något du funderar på!Hej hur löste du karmöverföringen?
Med kablarna alltså.
