Inkoppling av Z-wave dimmer, lite hjälp behövs
Försöker reda ut vad som ska in var här.
Ska koppla in en Fibaro-dimmer, kan sätta den i vilken som helst av dosorna.
Jag ska koppla in detta i ett rum med två brytare som styr spotlights i taket (båda med vippa nummer 1).
Vippa nummer 2 används inte och jag tänker ersätta båda brytarna med enpoliga impulsbrytare.
Kan någon tipsa mig på vad som ska kopplas ihop med vad?
Det jag snubblar på är de svarta och vita kablarna.

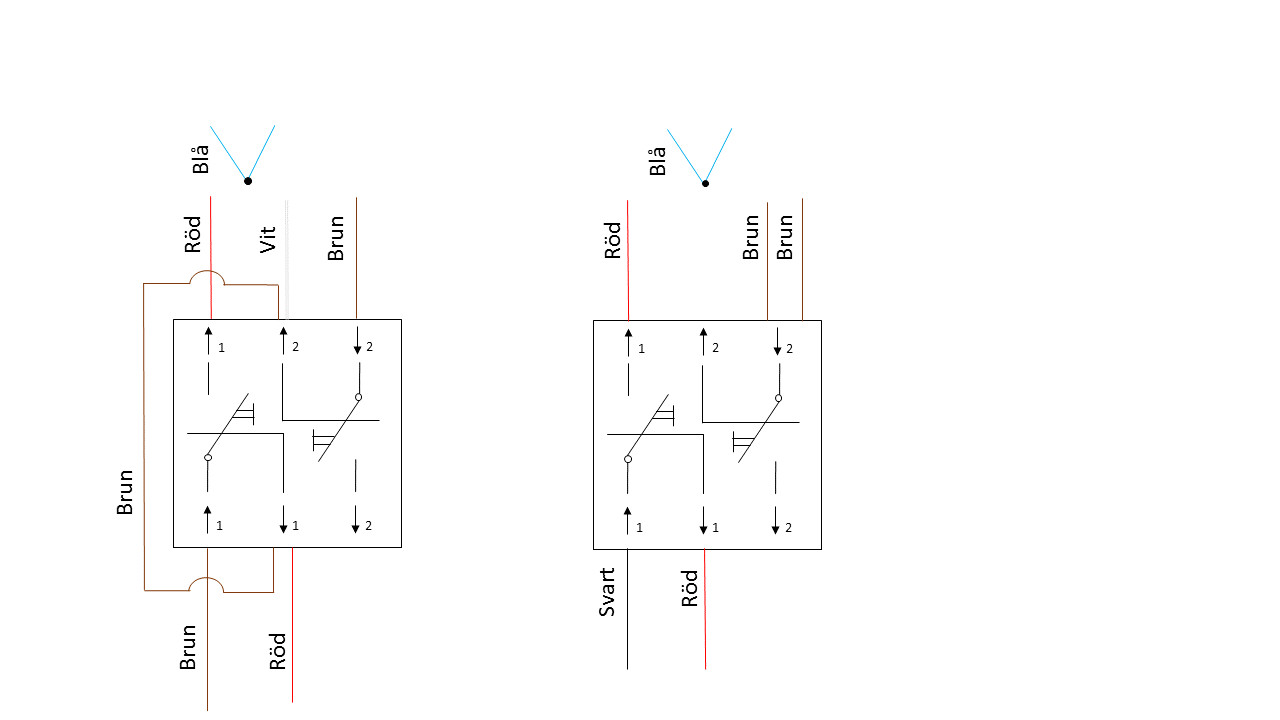

Så här ser kopplingarna i dosorna ut idag:

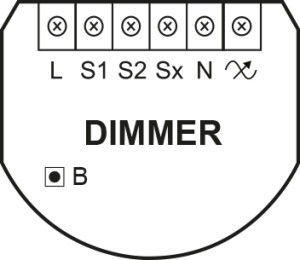

Så här ser dimmern ut:
Ska koppla in en Fibaro-dimmer, kan sätta den i vilken som helst av dosorna.
Jag ska koppla in detta i ett rum med två brytare som styr spotlights i taket (båda med vippa nummer 1).
Vippa nummer 2 används inte och jag tänker ersätta båda brytarna med enpoliga impulsbrytare.
Kan någon tipsa mig på vad som ska kopplas ihop med vad?
Det jag snubblar på är de svarta och vita kablarna.
Så här ser kopplingarna i dosorna ut idag:
Så här ser dimmern ut:
Hobbyelektriker
· Värmland, Molkom
· 23 499 inlägg
Dina färger räcker inte för att säga någonting. Även om de ser ut att "passa ihop" så har du två röda ledare med i bilden som gör att jag inte ens vill komma med en rimlig gissning. Du måste alltså först reda ut vad varje ledare har för funktion. Du ska leta efter
- en fasledare, antingen endast vid ena strömbrytaren eller vid båda.
- en eller två mellantrådar beroende på om det är en traditionell trappkoppling eller sparkoppling.
- en tändtråd, som ev kan finnas vid båda strömbrytarna.
När du väl identifierat detta bör du se om du kan byta de röda ledarna till en färg som bättre signalerar vad de har för funktion, inte röd, blå eller grön/gul.
Sedan att tänka på vid installationen är att fibaropucken ska placeras i den dosa där du har tillgång till fas, nolla, mellantråd från strömbrytare och tändtråd till lamporna.
Omkopplingen kan sedan göras enligt följande bilder, beroende på typ av trappkoppling. De visar före/efter, dvs hur du kopplar in pucken mellan strömbrytare och lampa utan att behöva göra några omkopplingar av strömbrytarna.
Kontrollera också om fibaropucken ställer några krav på installationen t.ex i form av säkring. Jag har för mig att det är version 2 du ska ha som fungerar "normalt" i våra installationer.
- en fasledare, antingen endast vid ena strömbrytaren eller vid båda.
- en eller två mellantrådar beroende på om det är en traditionell trappkoppling eller sparkoppling.
- en tändtråd, som ev kan finnas vid båda strömbrytarna.
När du väl identifierat detta bör du se om du kan byta de röda ledarna till en färg som bättre signalerar vad de har för funktion, inte röd, blå eller grön/gul.
Sedan att tänka på vid installationen är att fibaropucken ska placeras i den dosa där du har tillgång till fas, nolla, mellantråd från strömbrytare och tändtråd till lamporna.
Omkopplingen kan sedan göras enligt följande bilder, beroende på typ av trappkoppling. De visar före/efter, dvs hur du kopplar in pucken mellan strömbrytare och lampa utan att behöva göra några omkopplingar av strömbrytarna.
Kontrollera också om fibaropucken ställer några krav på installationen t.ex i form av säkring. Jag har för mig att det är version 2 du ska ha som fungerar "normalt" i våra installationer.
Jag hade även behållit två vippor där pucken hamnar så man kan använda S2 och starta scener och styra händelser via denna knapp.
