Hur utforma motoriserad golvlucka så att ingen klämrisk uppstår?

  1. Husplaner
    Nybyggare Nivå 6

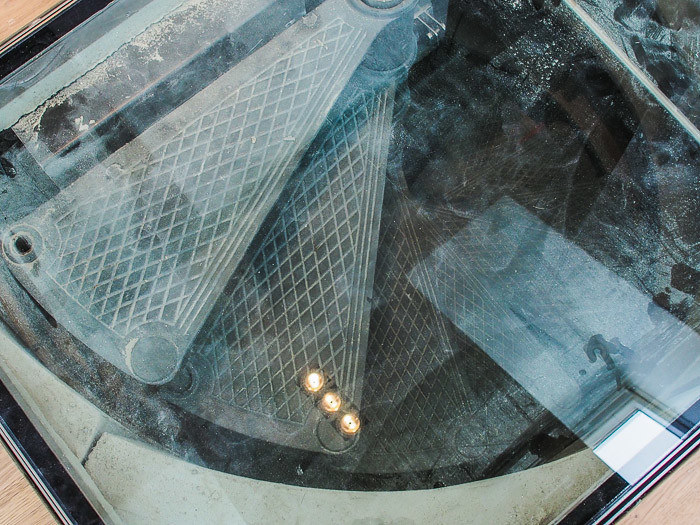

    Vi har installera en glaslucka med motordriven öppning och dolda gångjärn i golvet ner till vinkällaren. Nu har problem uppstått hur gör vi konstruktionen av motoriserad luckarm så att ingen klämrisk uppstår?
    Inloggade ser högupplösta bilder Logga in
    Inloggade ser högupplösta bilder Logga in



    MOTORISERAD LUCKARM från Lufta Brandventillation
    Robust och korrosionsbeständig luckarm med integrerad elektronisk motor och ändlägesdämpning

    Motorspänning 24-volt
    Slaglängd (alternativ) 100–300 mm
    Maximal tryckkraft 1000 N
    Maximal dragkraft 1000 N
    Brottgräns stång 12000 N
    Kapslingsklass IP65 (dammtätt, Spolsäkert)
    Material stång Rostfritt stål
    Material motorhus Aluminium – E6/C-0
    Anslutningskabel
    Öppningshastighet
    Öppningsgrad Maximalt 90 grader
    Drifttemperatur Från -5°C till +75°C
    Driftintensitet var 10 min 20%
    Tüv-Nord-brandtest 300°C – KH01/11.5 och KH01/11.4


    INSTALLATIONSMÅTT ( l x b x h ) 1480 x 870 x 35 mm

    KARM & BÅGE

    Total höjd karm 28 mm
    Yttermått karm ( l x b ) 1460 x 860 mm
    Innermått karm ( l x b ) 1400 x 800 mm

    Gångjärn Infällda ledgångjärn

    Material 3 mm helsvetsat rostfritt stål – borstat

    GLAS

    Material 2 x 8 mm härdat glas med 0,76 mm laminering

    Är du nyfiken på konstruktionen av vinkällaren kan du ta en titt på vår blogg http://husplaner.se/?p=12634

  2. N
    Medlem · Nivå 12
    Smart konstruktion iaf. Spännande hus!

    • Laddar…
  3. Lostmoose
    Husägare Nivå 8
    På en del industriportar sitter det någon slags gummislang längs botten.
    Den är pluggad i ena änden, i den andra sitter en tryckvakt.
    Kan kanske vara något att spåna vidare på?

  4. F
    Medlem Nivå 10
    Måste den vara motoriserad? Enklare hade kanske varit gasfjädrar och en fjäderbelastad låsmekanism som "poppar upp" luckan någon cm när man trycker eller drar i något reglage.

  5. Nyfniken
    Medlem · Nivå 18
    Ett brottstycke i infästningen som går av om motståndet är för stort kanske?

  6. H
    Moderator · Nivå 25
    Det finns egentligen bara en säker lösning, och det är att göra mekanismen så svag att man inte kan klämma sig illa. Men då är det tveksamt om den fungerar för sitt ändamål. Och lyftaren som fanns i texten klarar ju av att klämma med motsvarande 100kg, direkt livsfarlig om man inte inför skydd.

    Företag som gör ex. industriportar/ garageportar lägger ansenliga mängder av sitt tillgängliga kapital på att verifiera och bevisa säkerheten i sin lösning. Att säkerhetsverifiera en sådan produkt kostar i många fall kanske 10ggr mer än själva utvecklingen av produkten.

    Det är för övrigt också en säkerhetsaspekt, vad händer om luckan stannar i nedfällt läge, kan man komma ut någon annan väg, eller kan man bli inlåst där nere?

    Har släktingar med hus på sydligare breddgrader, där var det skogsbrand för några år sedan, när branden började komma obehagligt nära huset var det dags att fly. Då var det så dags att komma på att den motoriserade grinden behöver el (elförsörjningen hade slagits ut av branden flera timmar tidigare), Man blir rätt duktig mekaniker när man skruvar isär en grind med 50m höga lågor mindre än 100m bort. Fast där nere i vinkällaren är det ju risk att det är dålig tillgång på verktyg.

    Huset klarade sig.

  7. Lostmoose
    Husägare Nivå 8
    Kan det vara ett alternativ att bara låta öppnaren putta upp luckan?
    Sedan får den stängas med sin egna tyngd, med armen som dämpare förstås så att stängningen går lugnt och fint.
    Öppnas luckan så långt att den passerar övre jämviktsläge så kanske man kan sätta ihop lucka och arm med fjädrar istället?

  8. raveper
    Hobbysnickare · Nivå 12
    • Laddar…
  9. F
    Medlem Nivå 8
    Tänkte exakt samma som raveper.

    Jag skulle vilja ha någon logik i det hela.
    Tex ett PLC. Motorn måste kunna köras upp/ner. Beroändre vad det är för motor så kan man hämta signal där alt stypa hastigheten. Även klämlisten måste finnas som skydd. Förslagsvis ska den monteras så att man ej kan bli klämd utan att listen trycks på. Då ska genast motorn göra stopp i programmet och gå x antal steg uppåt för att sedan stanna tvärt i ett mellanläge!
    En återställnings knapp bör finnas för att kunna få programmet att köra till ursprungsläget. Detta må förslagsvis vara 100% öppen lucka. En annan säkerhetsfunktion bör vara att ändras "lasten" så ska programmet vara så bra skrivet att luckan går uppi ett sådant läge att klämrisk inte förekommer.

    En Duktig Programmerare är det inga som hälst problem att fixa det där. Givetvis behövs en person som är van att koppla i Automationsskåp mm.

    En sak som även bör finnas är ett handtag på insidan och en frikopplingsmekanik som kan koppla bort motorn/armen så att luckan går att öppna för hand!

    Har ni tänkt på ventilation där nere?


    Riktigt fint och udda projekt. Dela gärna av dig när allt är klart sedan.

  10. M
    Medlem · Nivå 10
    Hur mycket takhöjd har du när du gått ner halvvarvet och ska in undet bjälklaget? Det ser ju ut att vara helt sjukt lågt, typ 150 cm? Och sista steget slutar kloss mot luclkan när den står öppen?

  11. V
    Medlem Nivå 6
    Vissa elektriska linjärställdon/kedjemotorer går att programera med dator, går att ställa in gränslägen, har för mig att det även går att justera överlastskydd.

    Dock inte alls säkert att nogranheten är tillräcklig för att utgöra ett fullgott klämskydd.. Fingrar är mjuka :(
    Bästa hade nog varit en kombination av elektrisk klämskyddslist och en vanlig klämskyddslist som skonar eventuella fingrar eller andra kroppsdelar..

  12. Husplaner
    Nybyggare Nivå 6
    Tror att ytterligare lite info krävs. Luckan väger nog si så där 80 kg det är precis så att jag klarar att dra upp den med spännbandet själv. Det vill säga att det är inte speciellt säkert att luta den mot köksön och klättra ner.

    Motorn är säkrare konstruktion speciellt om man vill dricka vin när man är själv.

    Tror spontant på elektrisk klämlist och har kontaktat Bloms AB på linken ovan... Du återstår bara att invänta svar och hoppas att det ordnar sig.

    Luckan styrs med app i iPhone för att öppna och stänga vi har dessutom givetvis monterat strömbrytare för styrning på hemligt ställe. Inte för att det är omöjligt att öppna för inbrottstjuvar men kan i varje fall hålla ute törstiga tonåringar... Jag har ju inte helt kontroll på alla flaskor som ska ligga där. Den rymmer ca 1700 flaskor.

    • Laddar…
  13. Husplaner
    Nybyggare Nivå 6
  14. H
    Moderator · Nivå 25
    Så trappan är den enda vägen ut? Då måste du ha en lösning som går att öppna även om motorn hänger upp sig eller om det blir strömlöst. Visserligen så är det säkert inte meningen att man skall stänga luckan när man är där nerd, men framförallt om du styr via en dator så finns det alltid en risk att det hänger upp sig, eller att styrningen går i spinn.

  15. Nyfniken
    Medlem · Nivå 18
    Glashammare och laddare+mobiltelefon från 90-talet kan vara bra att ha där nere :)
