Hjälp mig förstå ritning för grundmur
Hej!
Jag ska montera ett växthus på mur och tittar på bifogad monteringsanvisning. Kan någon hjälpa mig förstå måtten, så att jag får det rätt vid gjutning av sulan? Se bifogade bilder. Det är 11500-versionen som gäller för mig.

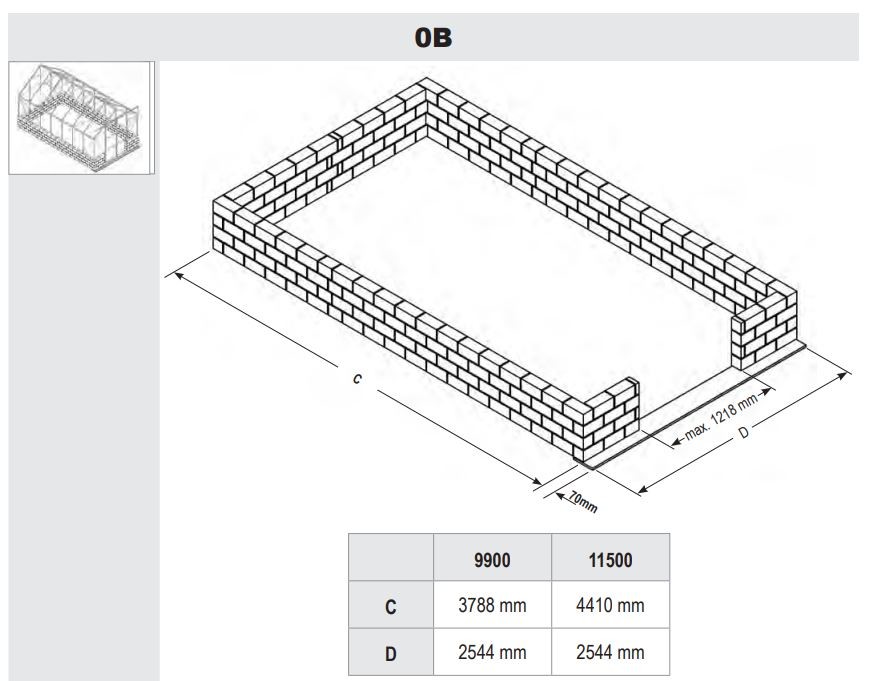

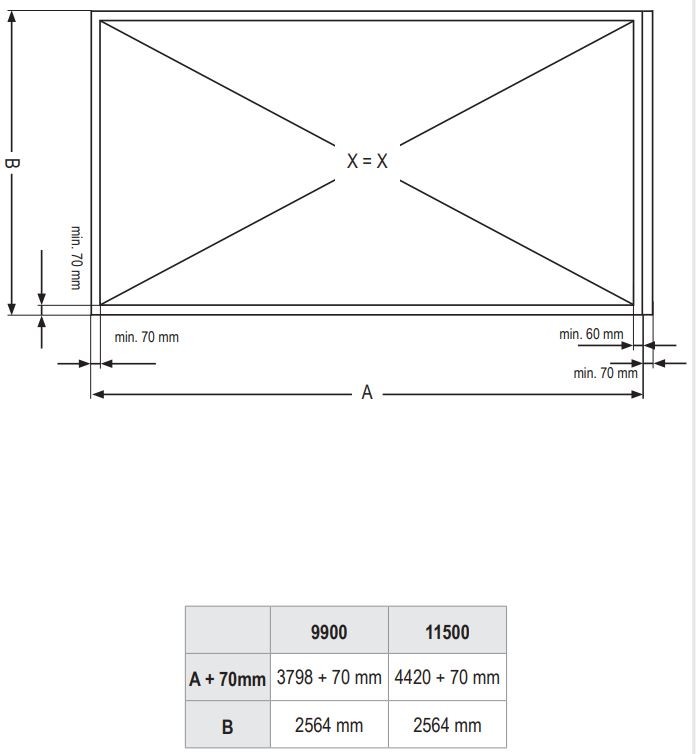

I bild 1 ser man måtten A respektive B, som är 4420 respektive 2564 mm. Vad jag inte förstår är - borde inte B vara samma mått som D i bild 2? Men D är 2544 mm. Vart tog de 20 mm vägen? Och A borde väl vara samma som C, men där skiljer 10 mm. Sen kommer min gjutning att ha lite marginal, så att jag kan få lecamuren perfekt enligt ritning men jag vill förstå redan från början. Tänkte gjuta en 150 mm bred sula, som sen ska ha 120 mm lecamur på.
Jag ska montera ett växthus på mur och tittar på bifogad monteringsanvisning. Kan någon hjälpa mig förstå måtten, så att jag får det rätt vid gjutning av sulan? Se bifogade bilder. Det är 11500-versionen som gäller för mig.
I bild 1 ser man måtten A respektive B, som är 4420 respektive 2564 mm. Vad jag inte förstår är - borde inte B vara samma mått som D i bild 2? Men D är 2544 mm. Vart tog de 20 mm vägen? Och A borde väl vara samma som C, men där skiljer 10 mm. Sen kommer min gjutning att ha lite marginal, så att jag kan få lecamuren perfekt enligt ritning men jag vill förstå redan från början. Tänkte gjuta en 150 mm bred sula, som sen ska ha 120 mm lecamur på.
Mått på Växthusstommen skulle jag säga. Då råder stommen 5-10mm överhäng på grundmurBiFuel skrev:
