Frågor om märkliga(?) rördragningar

  1. Åsa Lund
    Husägare · Skåne · 4 283 inlägg

    Åsa Lund

    Husägare
    Verkar vara årsringar i den installationen? Spännande att följa om detta går att rätta till

    Redigerat 21 feb 11:22
  2. L
    Medlem · Stockholm · 17 inlägg

    Lundmarkarn

    Medlem

    Jag har inte öppnat och tittat men i manualen står att det finns en värmebärarpump och en köldbärarpump.
    Cirkulationspumpen ska monteras externt på framledningen så tror inte det är nåt större fel på just den installationen


    Det är ju kul att man kan erbjuda lite spänning så här i vardagslivet... :D

  3. Åsa Lund
    Husägare · Skåne · 4 283 inlägg

    Åsa Lund

    Husägare
    Nördigt, jag vet :rolleyes:

  4. kvirre
    Medlem · 18 inlägg

    kvirre

    Medlem

  5. kvirre
    Medlem · 18 inlägg

    kvirre

    Medlem

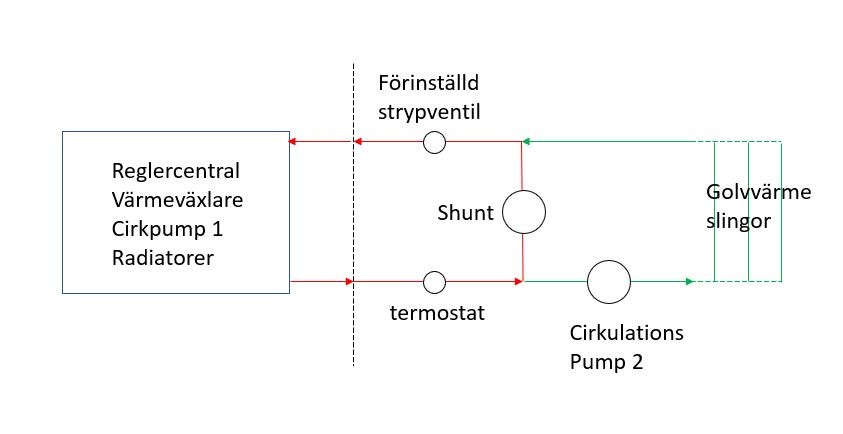

    Bild två ser ut som matningen till mitt golvvärmesystem. Precis likadan shunt ("LK") med det vita vredet- termostat och cirkpump ser likafant ut också. Mitt system förses med hett vatten från en fjärrvärmepanna. Det hetare vattnet är för varmt för golven varför shunten behövs för att blanda med återcirkulerat vatten från slingorna. Flödet i slingorna styrs av den separata cirk pumpen. Termostat och strypventil ska se till att rätt mängd och inte för varmt vatten ska nå golvvärmesystem. På övervåningen är det radiatorer som förses direkt med det hetare vattnet från cirk pumpen i "värmepannan"
    Inloggade ser högupplösta bilder Logga in

  6. L
    Medlem · Stockholm · 17 inlägg

    Lundmarkarn

    Medlem
    Tack! Intressant att höra att du har samma setup. Kanske var en vedertagen lösning där runt sekelskiftet.

    Jag funderar nu på att göra om system lite, dra rör till GV efter cirkulationspumpen och sen montera en modern shunt vid fördelaren a la:
    https://golvvarmebutiken.se/vattenb...m_medium=retargeting&utm_campaign=lowerfunnel

    Men får fundera lite till först.. :)

  7. kvirre
    Medlem · 18 inlägg

    kvirre

    Medlem
    jag bor i ett område med bostadsrätter, även om det är småhus. Redan när det byggdes -99 var det tydligen lite primitivt med denna shuntlösning (och därmed billigare...)
    Det påstod i alla fall en dåvarande granne i föreningen som jobbade just på LK!
    Och han lät byta ut sin instalation mot finare grejjor han kunde köpa med rabatt på jobbet....
    men principen borde ju vara densamma att man behöver blanda vattnet för att få en lägre temperatur just i golvslingorna

  8. L
    Medlem · Stockholm · 17 inlägg

    Lundmarkarn

    Medlem
    Ja, det stämmer in med många av "lösningarna" man kan se i huset från den perioden... :D

    Sen ska man väl inte vara överkritisk heller. Det har ju faktiskt funkat helt okej sen vi flyttade in bara med det problemet att man inte kan få högre framledning än 27 grader :)

  9. F
    Medlem · stockholm · 93 inlägg

    Freddan-70

    Medlem
    Har skickat PM med monteringsanvisningar på minishunten och handshunten som du har.

    • Laddar…
  10. Bästa svaret

    F
    Medlem · stockholm · 93 inlägg

    Freddan-70

    Medlem
    Inloggade ser högupplösta bilder Logga in

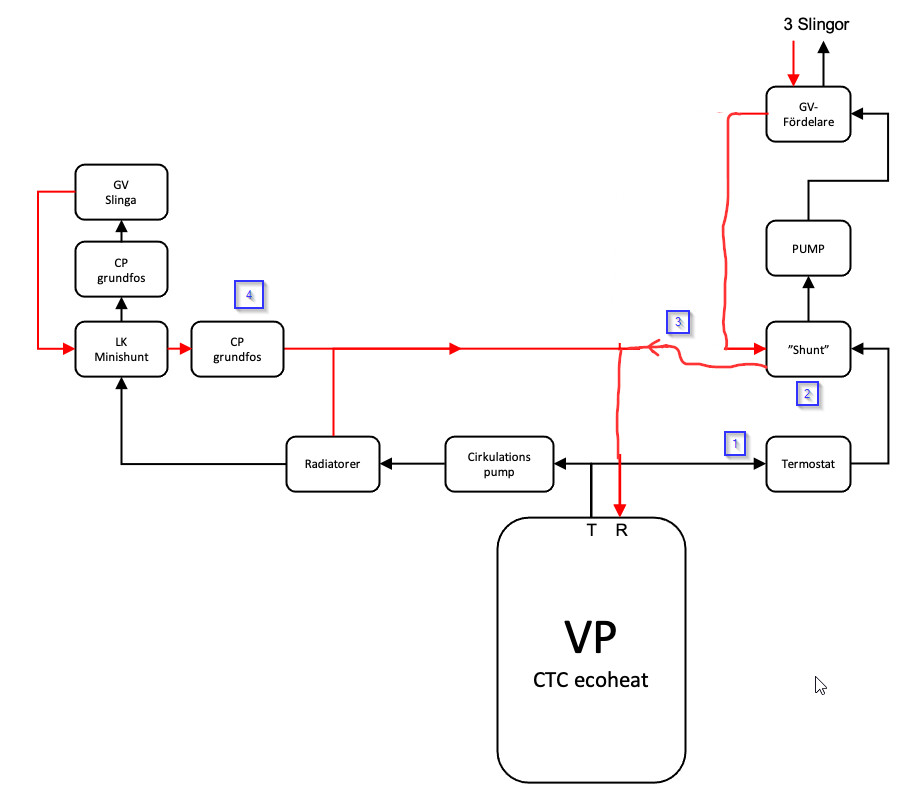

    2021-02-23 21_45_12-Frågor om märkliga(_) rördragningar _ Byggahus.se.png
    Så här är nog dragningen gjord.
    vid 1. Inget vatten pumpas till handshunten, utan snarare att det, som tidigare nämnts, dras vatten från primärsidan på shunten.
    Vid 2. Handshunt 4-vägsventil som är öppen mot primärsidan så mycket det går redan. Det gör att radiatorpumpen och denna shuntpump jobbar mot varandra. Radiatorpumpen är starkare då shuntventilerna nästan alltid har ett visst flöde tillbaka från returen på GV. Men radiatorpumpen får nog inte ut sin fulla kapacitet heller, då den delvis motverkas av shuntpumpen.
    Vid 3. Flödet borde gå från 4-vägsventilen tillbaka till radiatorkretsen. Men det flödet motverkas av flödet från radiatorerna som snarare trycker in flöde mot 4-vägsventilen. och då har man dessutom en extra pump vid returen från minishunten som trycker på extra. Detta motverkar i sin tur än mer, att inget vatten från primären på handshunten kommer in. Det som trycks in i shunten skall också ut från shunten.
    Kortfattat jobbar radiatorkrets och GV krets mot varandra istället för komplettera varandra.
    4. Vad är orsaken till att denna pump sitter här? Den ska inte behövas. Radiatorpumpen skall i normala fall trycka in erforderligt vatten, överbrygga det tryckfallet i shunten som finns, och således trycka ut lika mycket vatten på returen från shunten, och tillbaks till pannan.
    Med tanke på att de tagit bort termostaten så har de troligen haft väldigt dåligt flöde till shunten. Troligen på att radiatorpumpen inte når sin kapacitet. Och för att säkerställa flöde fram till minishunten drar man vattnet med pump 4. Man vill då också se till att pump 4 inte brinner p.g.a. att termostatventil på minishunten stänger och inget flöde kommer till pumpen.
    Det kan även vara så att radiatorerna är konstigt kopplade och felinjusterade så vattnet går från raddisar och tillbaka mot pannan utan att ha tillräckligt drivtryck och flöde till minishunten. Men det känns i detta fallet mindre troligt.
    Har du dålig värme i raddisar eller minishunten?

  11. L
    Medlem · Stockholm · 17 inlägg

    Lundmarkarn

    Medlem
    Tack!

    Nej, raddarna funkar fint och minishunten verkar också få rätt framledning (lite dålig fart nu när det är varmare ute men skulle kunna testa att trycka upp kurvan och testa)

    Ja, det stämmer. Returen från både radiatorer och handshunt möts i ett "T" innan det går tillbaka in i pannan

    Jag kan bara spekulera men jag gissar också på att de måste ha oroat sig för flödet. Det är en ganska speciell dragning av rören till minishunten som går ingjutet i golv i minst 10 meter


    Några förslag på en bättre lösning? :)

  12. L
    Medlem · Stockholm · 17 inlägg

    Lundmarkarn

    Medlem
    Grym förklaring runt returen och handshunten förresten.. det är ju väldigt logiskt att trycket på returvattnet går in mot shunten och sabbar möjligheterna för framledningen att komma fram ordentligt. Tack!

  13. F
    Medlem · stockholm · 93 inlägg

    Freddan-70

    Medlem
    Jag kan skissa upp hur det bör kopplas ikväll.

  14. L
    Medlem · Stockholm · 17 inlägg

    Lundmarkarn

    Medlem
    Grymt, stort tack!

  15. BG.s
    Medlem · Uppsala · 134 inlägg

    BG.s

    Medlem
    Vad händer med Temperaturen till golvvärmeslingorna om du stänger av de andra cirkulationspumparna..
    den på framledningen till radiatorerna och så satt det tydligen någon där på returen.. ???

    /// BG
