I Martin Lundmarks trådar kring elavbrott och eventuella åtgärder för ökad uthållighet kommer ofta olika synpunkter kring mindre reservkraft upp. Jag tänkte passa på att lite snabbt och enkelt lägga in exempel på prov av olika typer och vi börjar med något inte helt olikt vad man kan ha för en större fastighet/bostadshus etc. I detta fallet ett lantbruk där man vill säkra de viktigaste delarna av driften.
Ett traktordrivet verk 40 kVA avsett för kontinuerlig drift är grunden. Verket är av enkelt utförande och med växellåda för anpassning varvtal generator och PTO på traktorn. Instrumenteringen rudimentär i form av en voltmeter med omkopplare samt en signallampa för "varvtal ok". Spänningsregleringen är dock trimmad för bästa prestanda vid drift via moderna traktorers väl varvtalsreglerade PTO och med stor överkapacitet i motoreffekt.
Vi börjar med en liten översikt i detta första inlägg så återkommer vi till mätningar senare. Mätningarna mer omfattande än vad som krävs för en normal tillståndskontroll och även laster lagda på sätt man normalt undviker för att lite belysa de ofta nämnda problemen kring sk "känslig utrustning".
Det kan vara lämpligt att passa på att se över och kontrollera anslutningar som sitter utsatta och normalt bra antas vara ok efter installationstillfället. Här ska ju även en del strömmätningar göras så bort med täckluckan och dra efter plintar och PEN-skenans anslutningar. I detta fallet TNC inkommande och sen alla utgående grupper utom en till bostaden TNS med JFB 300 mA enligt LBK.
Samma översyn och kontroll får inleda även i den övre delen där reservkraftens andel av utrustningen är placerad.
Kapslingarna delvis återställda och spänningsmätningen ansluten direkt efter intaget från aggregatet.
Så då dags att rulla via verket och samtidigt kolla att de som står för driften förstår och följer den lilla självinstruerande "manöverpanelen".
Generatorn kopplad och drift. Den står normalt i en liten hundkoja några meter till höger och är enkel att ta fram om/när det behövs.
Inte mycket att tänka på här bara lampan till som indikator på frekvensen i rätt härad och en titt på spänningarna via omkopplaren med sitt instrument.
En av tortyrbelastningarna i detta fallet är balrivaren med sin huvuddrift 22 kW och hjälpdrifter 4 + 4 kW. Den körs i automatik även för dosering mot de självgående fodervagnarna så helst ska den moden kunna råda även vid RK-drift. Det tyngsta driftsättet när nya balar rivs kan man däremot styra undan manuellt om man vill vid denna alternativa matning, onödigt att normalt töja för mycket på reserverna då.

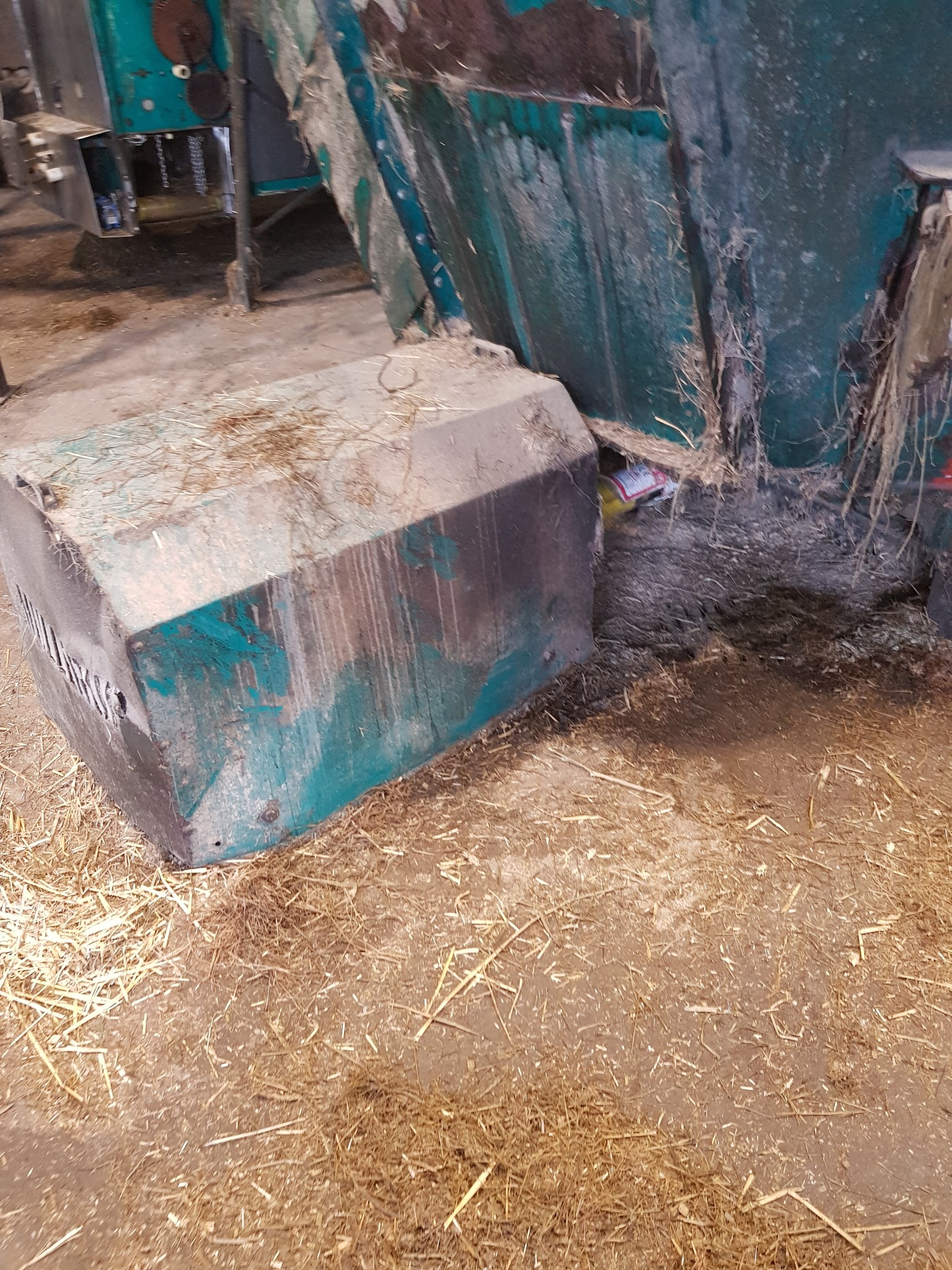

Under kåpan står huvudmotorn 22 kW och i detta fallet ombyggd till omformardrift där den i original var försedd med konventionell mjukstart.
En annan lämplig provlast är denna lilla kvarn 10 kW som mal många hundra ton årligen. Den är enkel att få aggressiv både i start och vid varierande last genom pådraget för inflödet av spannmål. Alltså perfekt för diverse kontroller och utvärderingar av generatordriften. Denna är försedd med en mjukstart av enklaste slag dvs en rejäl källa till diverse bekymmer elektrisk sett.
Jag slutar där för tillfället som Martin själv brukar skriva ibland.
